적용 분야:

CAM 시스템은 다양한 모델링 모드를 제공하며, 각 모드에 따라 모델링 방식이 달라집니다. 각 모드에는 고유한 장단점이 있습니다. 복셀 5D는 기본 모드로, 빠른 프로토타이핑을 위한 신속한 모델링을 제공합니다. 반면, 솔리드(자세히 보기) 모델링은 시간이 더 소요되지만 더 높은 정밀도를 제공합니다. 예를 들어, 대형 파트의 작은 구멍과 같은 정밀한 세부 작업 시에는 높은 정확도로 인해 솔리드 모델링이 선호됩니다. 궁극적으로 모델링 모드의 선택은 특정 프로젝트 요구사항과 원하는 세부 수준에 따라 달라집니다.복셀 5D솔리드 See 더보기솔리드

<시뮬레이션> 북마크를 클릭하면 시뮬레이션 모드로 전환됩니다. 이 모드에서는 다음 기능을 사용할 수 있습니다:

• 절삭 과정을 시각적으로 확인

• 가공 품질을 확인하고 발생 가능한 결함을 발견

• 가공된 파트와 원본 모델을 비교

• 다양한 기준을 사용하여 문제가 있는 공구 경로 구간을 발견하고 표시

• 계산된 공구 경로를 사용자 요구사항에 맞게 편집

• 이송 속도 최적화

밀링 작업 시뮬레이션 시 공구와 공작물을 표현하는 데 실제 솔리드가 사용됩니다. 따라서 결과 공작물의 품질은 공구나 뷰 방향에 의존하지 않습니다. 이 방식은 다축 시뮬레이션에 이상적으로 적합합니다.

선삭 작업 시뮬레이션 시에는 원본 모델의 형상과 관계없이 회전체 솔리드를 사용하여 공구와 공작물을 표현합니다. 이는 공작 기계 위에서 회전하는 공작물의 효과를 구현하기 위함입니다. 선삭 작업 후 밀링 작업이 이어지는 경우, 해당 시뮬레이션에는 다시 실제 솔리드 모델이 사용됩니다.

시뮬레이션 type (Located on the 파라미터 탭 for each 작업):

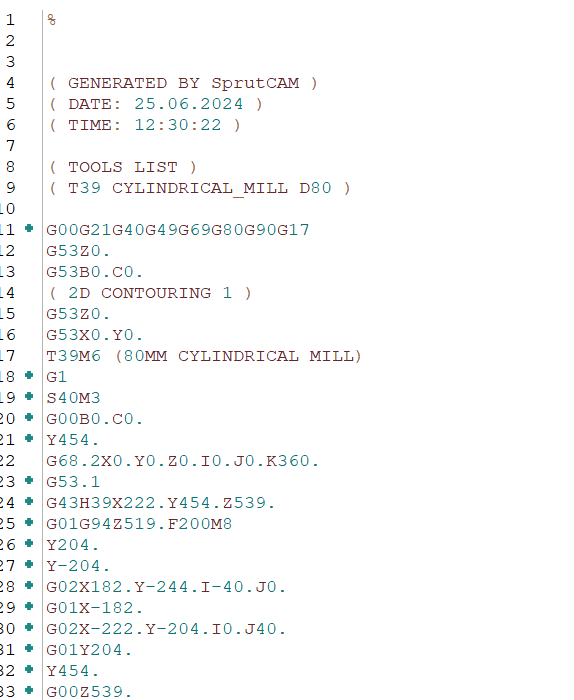

공구 경로 motion (CLData/ G코드 format ).

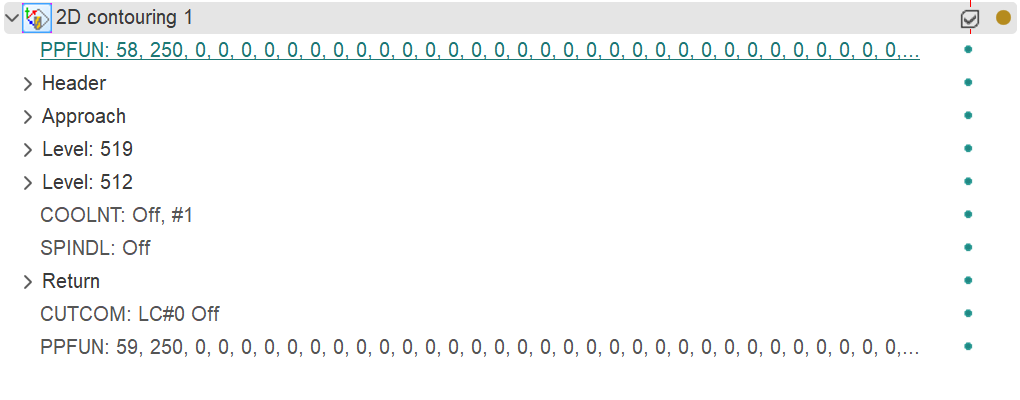

시뮬레이션 모드에서는 각 작업의 공구 경로(CLDATA)에 접근할 수 있습니다. 작업이 계산되면 계산 결과는 CLDATA 명령 시퀀스로 표현됩니다. CLDATA 명령은 해당 작업 유형의 특성에 따라 구성된 계층 구조로 통합됩니다.

시뮬레이션 과정 제어 (버튼).

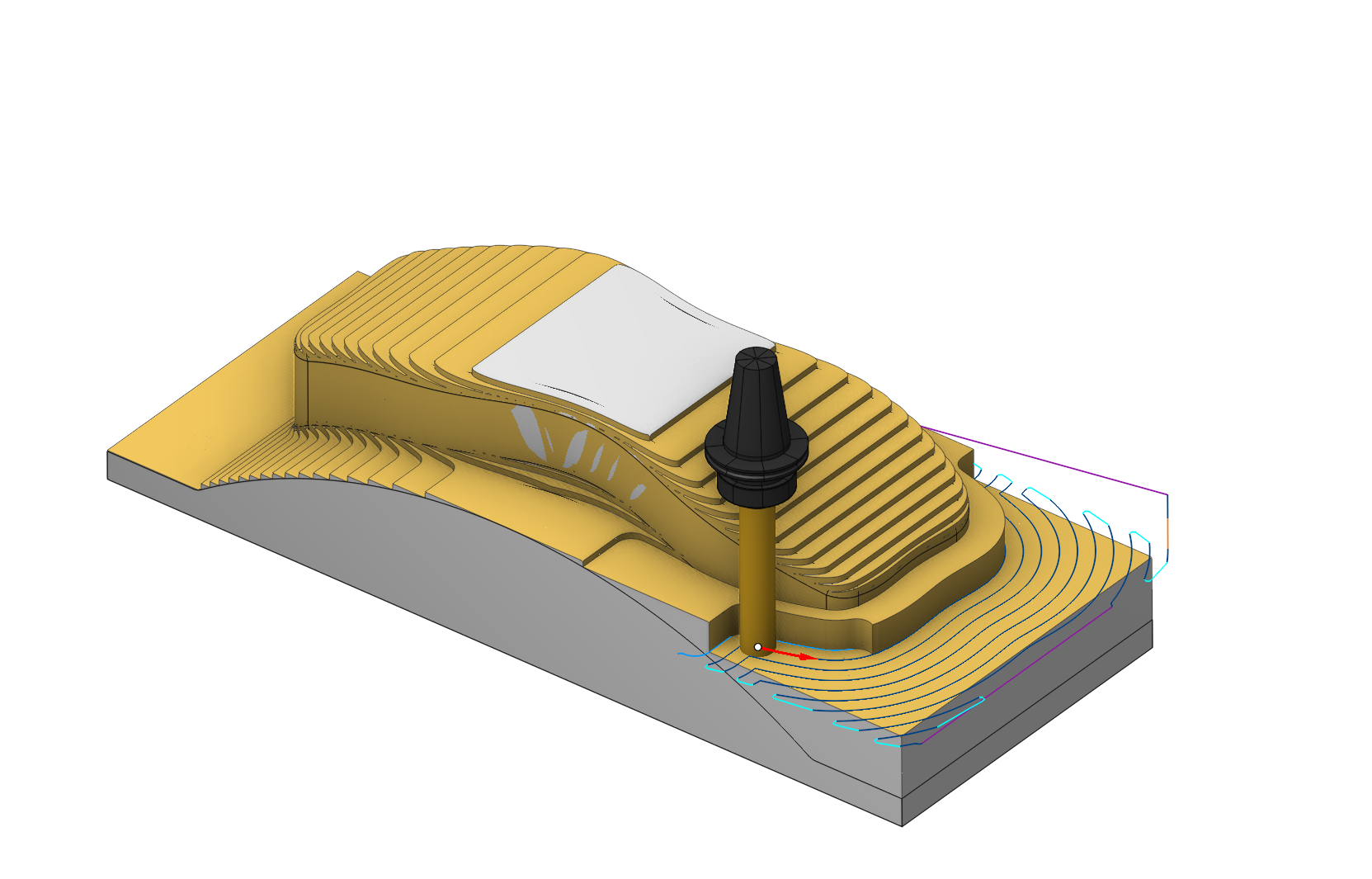

가공 시뮬레이션 모드에서는 가공 과정 중 가공되는 모델의 이미지를 확인할 수 있습니다. 이를 통해 사용자는 가공 품질을 시각적으로 점검하고, 잔여 재료 및 과절삭 여부를 분석할 수 있습니다. 자세히 보기See 더보기
