적용 범위:

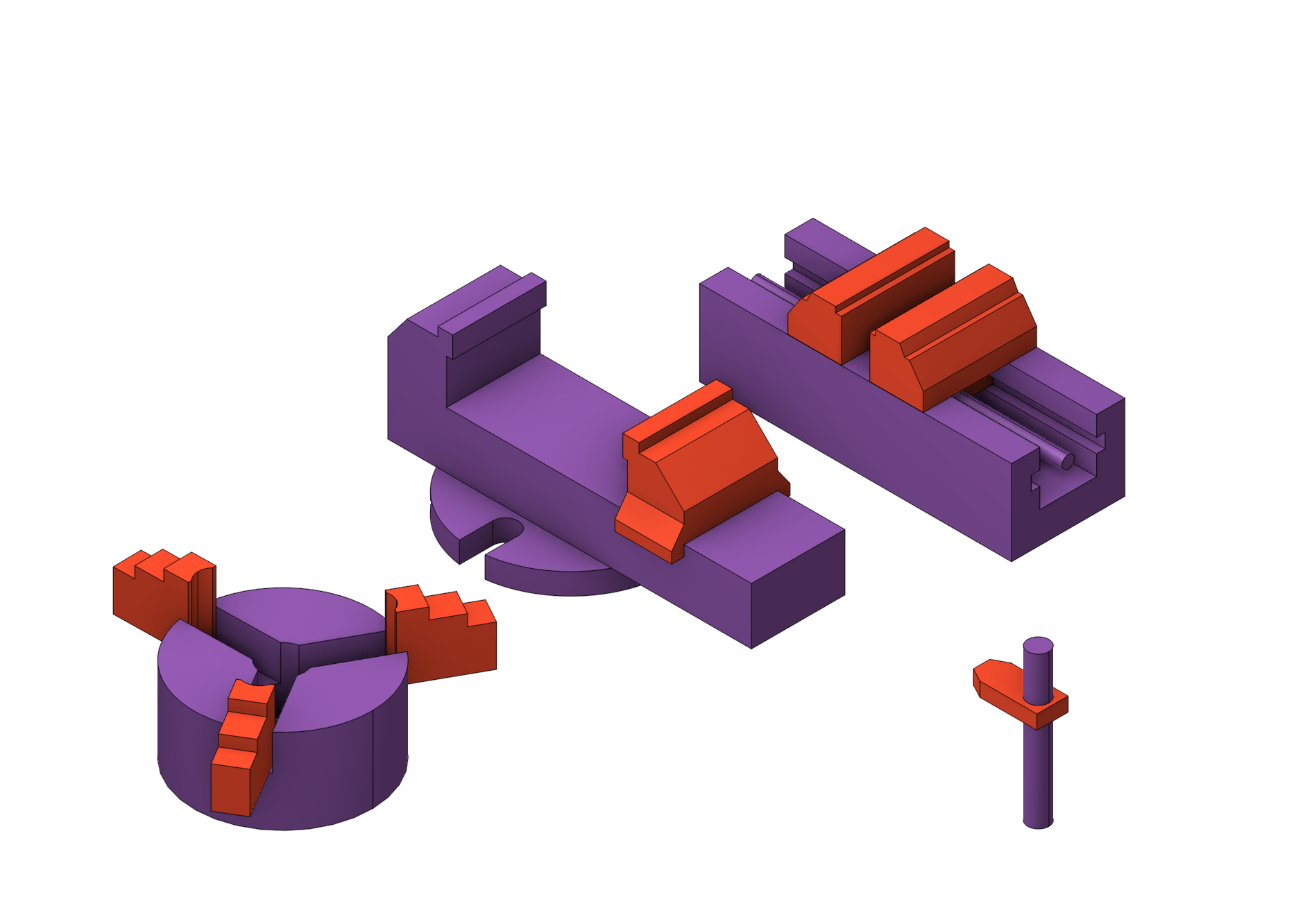

<고정구>는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역을 지정하는 데 사용됩니다. 공구경로를 계산할 때 고정구는 파트 가공 중 공구가 충돌하지 않아야 하는 모델로 사용됩니다. 고정구는 솔리드, 곡면, 그리고 곡선에서 생성된 피처로 구성할 수 있습니다.

알고리즘은 다음과 같이 작동합니다: 가공 패스가 고정구와 교차하면 해당 구간이 안전 평면까지 확장되어 잘려 나갑니다. 이 알고리즘은 가공 패스에서만 작동합니다.

제한 영역(자세히 보기)과 고정구의 차이점은, 고정구는 전체 셋업 단계(자세히 보기)에 걸쳐 사용되도록 설계되었다는 것입니다.

고정구는 여러 가지 방법으로 설정할 수 있습니다:

1. 파트, 공작물 및 제한 영역을 정의하는 도구를 사용합니다. (자세히 보기)

2. 새 고정구 생성

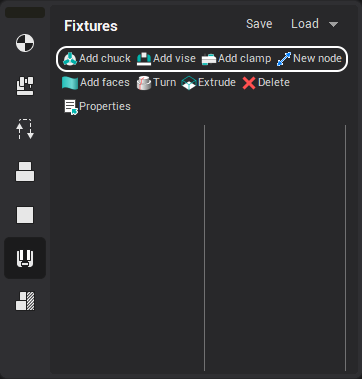

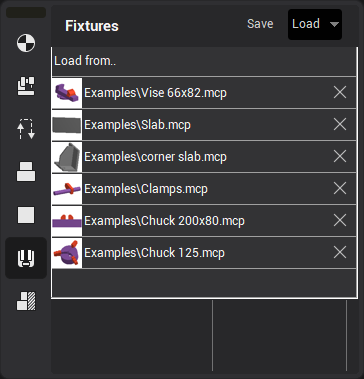

고정구를 생성하려면 기존 템플릿을 선택하거나 "새 노드" 버튼을 사용하여 자체 고정구 버전을 만들어야 합니다.

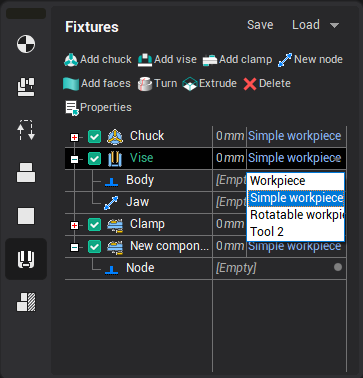

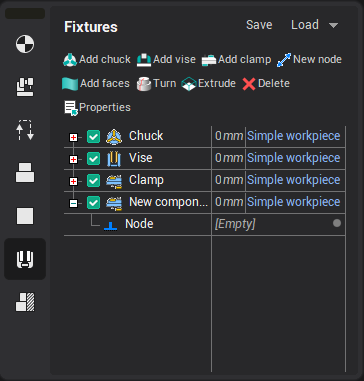

새로 생성된 템플릿과 노드는 고정구 트리에 표시됩니다.

형상

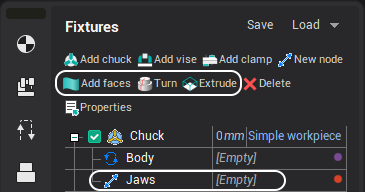

지오메트리를 추가하려면 고정구 노드를 선택한 후 지오메트리 버튼 중 하나를 클릭합니다.

Configuring 노드 parameters

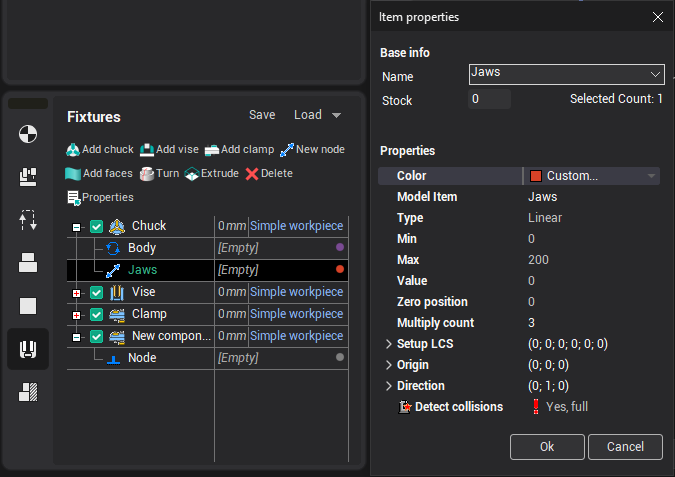

노드 파라미터는 트리 노드를 더블 클릭하거나 페이지 메인 패널의 속성 버튼을 클릭하여 열 수 있는 속성 창에서 설정합니다.

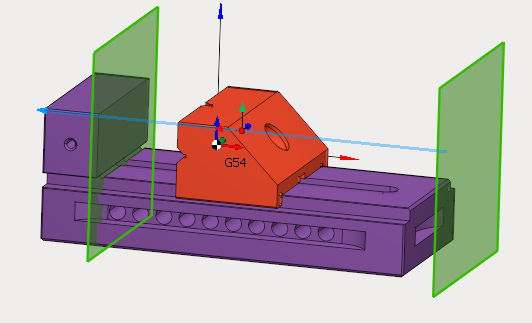

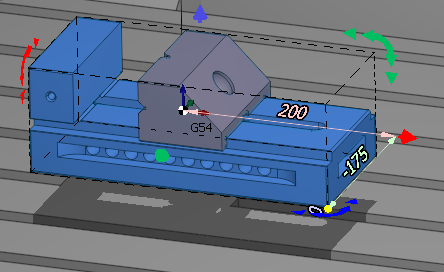

최대(최소) 위치, 방향 및 회전축 등 노드의 주요 파라미터는 비주얼 객체를 사용하여 지정할 수도 있습니다.
