공작 기계 선택 및 파라미터 정의
새 프로젝트를 생성한 후 첫 번째 작업 단계는 적절한 공작 기계를 선택하는 것입니다. 공작 기계의 유형과 파라미터에 따라 사용 가능한 작업 목록, 작업 기능, 기본 파라미터 및 이후 시스템 동작이 결정됩니다. 예를 들어, 선반을 선택하면 선삭 작업만 사용할 수 있고, 밀링 기계를 선택하면 밀링 작업만 사용할 수 있으며, 복합(밀턴) 장비를 선택하면 선삭과 밀링 작업을 모두 사용할 수 있습니다. 5축 밀링 기계를 선택하면 여러 3D 작업에서 회전 헤드의 위치를 지정할 수 있습니다.
<파라미터> 버튼을 눌러 공작 기계를 변경하려면 가공 트리에서 루트 노드를 선택한 다음 <파라미터> 버튼을 클릭합니다.

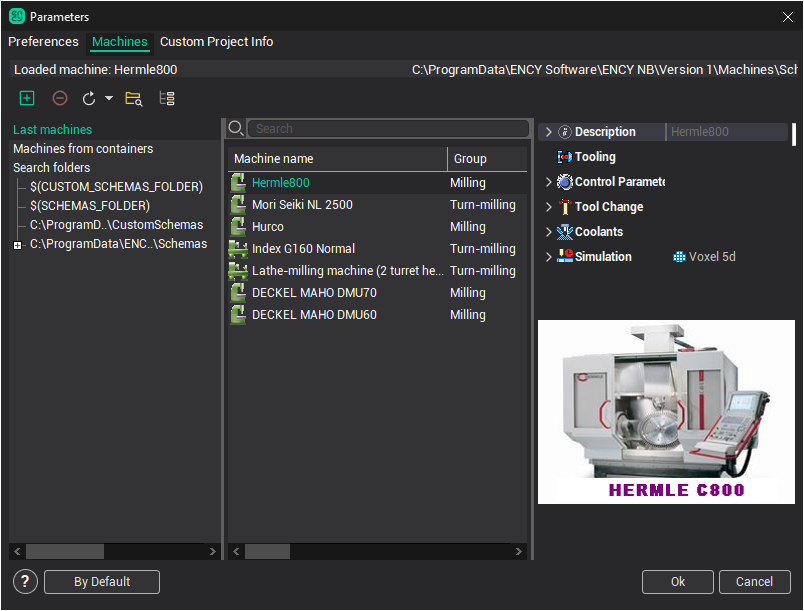

위에 표시된 대화 상자가 나타납니다. 이 창의 왼쪽에는 시스템이 공작 기계 파일을 검색할 폴더 목록이 있으며(검색 폴더 그룹으로 통합됨), 상단에는 세 개의 추가 그룹이 표시됩니다:
최근 사용한 30개 기계. 컴퓨터에서 최근 사용한 30개의 공작 기계 목록으로, 마지막 사용 날짜 순으로 정렬됩니다(새 PC에 처음 설치한 후에는 프로그램 공급업체가 정의한 기계가 포함됩니다).
자주 사용하는 30개 기계. 컴퓨터에서 가장 자주 사용한 공작 기계 목록으로, 사용 빈도 순으로 정렬됩니다(새 PC에 처음 설치한 후에는 프로그램 공급업체가 정의한 기계가 포함됩니다).
최근 프로젝트. 최근에 열었던 프로젝트 목록입니다. 이 프로젝트에는 공작 기계가 포함될 수 있으며, 그 중 하나를 선택할 수 있습니다.
왼쪽 목록에서 그룹 또는 폴더 중 하나를 선택하면 창의 중앙 패널에 해당 그룹에 포함된 공작 기계가 표시됩니다. 원하는 공작 기계를 설정하려면 목록에서 공작 기계를 선택하고 "확인"을 클릭하면 됩니다. 특정 공작 기계를 선택하면 창의 오른쪽에 해당 기계의 속성과 이미지가 표시됩니다.
상단에는 폴더와 목록을 관리하기 위한 버튼이 있는 도구 모음이 있습니다.
– 검색 경로 목록에 폴더를 추가할 수 있습니다. 버튼을 누르면 표준 폴더 선택 대화 상자가 나타납니다. 모든 공작 기계를 저장하는 폴더를 추가할 수 있습니다.
– 검색 경로에서 선택한 폴더를 제거합니다.
– 지정된 폴더에서 공작 기계 파일을 검색하고 목록을 업데이트합니다. 이 창을 열 때 동일한 절차가 자동으로 수행됩니다.
– 선택한 공작 기계 또는 선택한 폴더를 Windows 탐색기에서 엽니다.
– 오른쪽 패널에서 선택한 공작 기계가 있는 왼쪽 창의 폴더를 펼칩니다. 공작 기계 파일의 위치를 빠르게 확인할 수 있습니다.
취소 버튼을 클릭하면 창이 닫히고, 공작 기계 목록과 현재 공작 기계에 대해 수행한 모든 변경 사항이 저장되지 않습니다.
선택한 공작 기계의 대부분의 파라미터는 속성 검사기에서 "읽기 전용" 모드로 표시됩니다. 주요 속성 일부는 다음과 같습니다.
<기계 이름>, <NC 시스템 이름>, <개발자> 및 <설명> 필드는 공작 기계 스킴 개발자가 입력합니다.
<포스트프로세서 파일> 필드는 기본적으로 CNC 코드를 생성하는 데 사용할 포스트프로세서의 이름을 지정합니다.
<인터프리터 파일> 필드는 NC 프로그램에 의한 가공 시뮬레이션에 사용할 인터프리터의 이름을 지정합니다.시뮬레이션 of 가공 by NC 프로그램
<공구 라이브러리> 필드에는 작업에 사용할 공구를 선택할 공구 라이브러리의 이름을 입력합니다. 이 라이브러리는 자동 공구 선택과 작업 파라미터 창에서 수동으로 공구를 지정할 때 모두 사용됩니다.
<제어 파라미터> 그룹에는 사용 중인 컨트롤러의 설정이 포함되어 있습니다. 여기서 <공차>(자릿수)는 CLDATA 명령에서 소수점 이하 출력할 자릿수를 결정합니다. 또한 생성된 공구경로에는 지정된 공차보다 짧은 공구 이동이 포함되지 않습니다. <호 사용> 체크박스가 해제되면 생성된 공구 경로에는 직선 이동만 포함됩니다. 체크박스가 선택되면 선택한 평면에서 호가 생성되지만, 길이가 지정된 <최소 호 길이>보다 크고 반경이 지정된 <최대 호 반경>보다 작은 호만 생성됩니다. 그 외의 모든 호는 직선으로 근사 처리됩니다.
<공구 교환> 그룹의 필드에는 공구 경로 계산에 사용되는 해당 점의 좌표가 포함되어 있습니다.
<스킴 섹션>은 사용 중인 공작 기계의 구성과 인덱스 테이블, 회전 헤드 등 기계 구성 요소의 사용 가능 여부를 정의합니다.
공작 기계는 서로 상대적으로 이동하는 구성 요소의 트리 구조로 설명됩니다. 루트 노드 <스킴>은 기계 베이스에 해당합니다. 베이스에 직접 장착된 기계 요소는 이 노드 아래에 나열됩니다. 각 노드는 하위 노드(상위 요소에 장착되어 상대적으로 이동하는 구성 요소)를 포함할 수 있습니다. 트리의 리프 노드는 공작물 또는 절삭 공구여야 합니다. 구성 요소의 이동 방식과 방향은 <축 유형>과 <방향> 필드에 설명됩니다. 축 유형은 직선 또는 회전일 수 있습니다. 회전축의 경우 <방향>은 회전축의 방향을 정의합니다.
<주소> 필드는 NC 프로그램에서 해당 구성 요소를 지정하는 접두사를 나타냅니다. <최소>와 <최대> 필드는 사용 가능한 요소 이동 범위를 제한합니다. <점> 필드는 노드 축이 통과하는 기계 좌표계의 점 좌표를 정의합니다.
시스템 배포판에는 다양한 그룹의 광범위한 공작 기계 및 로봇이 포함되어 있습니다. 사용 가능한 공작 기계 중 적합한 것이 없으면 대리점 또는 기술 지원팀에 문의하십시오.support team
공작 기계 구성은 특정 XML 파일에 저장됩니다. 이 파일은 기계 구성 요소의 3D 모델을 참조할 수 있으며, 이러한 모델은 일반적으로 메인 기계 파일과 같은 폴더에 있는 별도의 *.osd 또는 *.stl 파일과 보조 *.xml 및 *.supplement 파일에 위치합니다. 때로는 기계 파일이 확장자가 *.stfc인 암호화된 zip 아카이브 또는 *.stcp 프로젝트 파일 내에 포함될 수 있습니다.
