NC 코드 생성

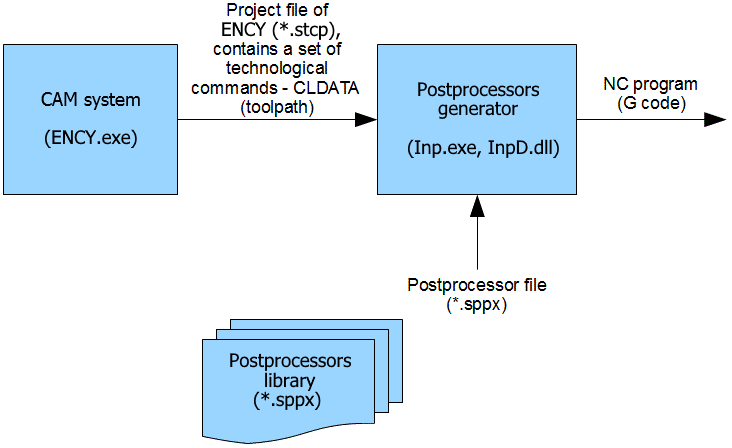

NC 프로그램 생성은 계산된 공구경로의 CLDATA 명령을 선택한 CNC 시스템의 형식으로 변환하는 포스트프로세서에 의해 수행됩니다. 포스트프로세서 파일의 확장자는 *.sppx입니다. CNC 코드는 표준 텍스트 파일로 출력되므로, 배포 패키지가 설치된 컴퓨터에서 파일 및 폴더의 표준 복사 방법을 사용하여 CNC 제어장치로 쉽게 전송할 수 있습니다.

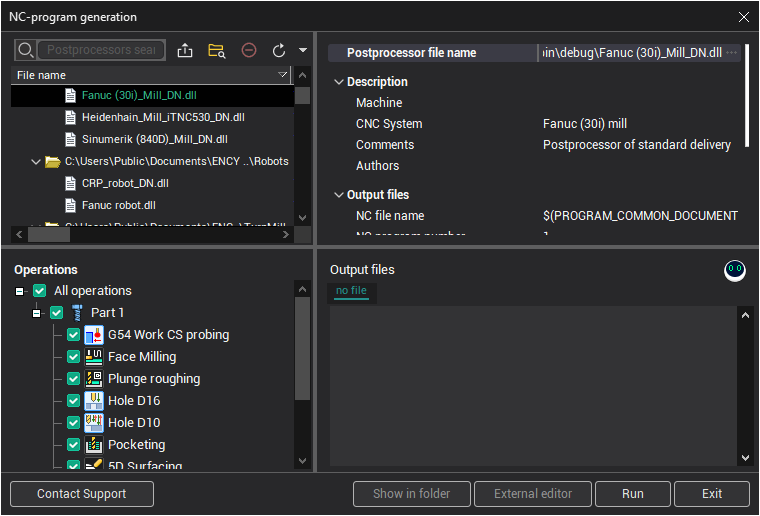

CNC 코드를 생성하려면 버튼을 누르십시오. NC 프로그램 생성 패널이 나타납니다.

여기서 필요한 포스트프로세서를 선택하고 실행하여 NC 프로그램을 얻을 수 있습니다. 목록에 원하는 포스트프로세서가 없는 경우, 패널 상단의 해당 컨트롤을 사용하여 포스트프로세서 파일이 있는 다른 < 폴더 >를 선택해 보십시오. 선택한 포스트프로세서에 대한 일반 정보는 패널의 왼쪽 하단에 표시됩니다.

< Output file > 필드에 NC 프로그램을 출력할 파일의 이름과 경로를 입력합니다.

드롭다운 버튼을 사용하여 이전 NC 프로그램 파일 목록을 확인하거나, NC 프로그램을 프로젝트와 동일한 폴더 또는 기본 폴더로 출력하도록 선택할 수 있습니다. 기본 폴더는 시스템 설정 창에서 설정합니다.시스템 설정 window

선택한 CNC 시스템의 NC 프로그램 생성을 시작하려면 < 실행 > 버튼을 누르십시오. 정식 버전에서는 NC 코드가 출력 파일에 기록되며, 선택한 경우 포스트프로세서 창에도 표시됩니다. 데모 버전에서는 파일 출력이 수행되지 않으며, NC 프로그램의 마지막 몇 줄만 포스트프로세서 창에 표시됩니다.

포스트프로세서는 포스트프로세서 실행 시점에 '활성화'된(가공 공정 목록 창에서 , 또는 상태 아이콘) 모든 계산된 가공 작업 중 <Generate NC code> 속성이 설정된 작업에 대해서만 NC 코드를 생성합니다(포스트프로세서 목록 아래의 작업 트리).가공 process list window<Generate NC code>

일부 작업의 <Generate NC code> 속성이 비활성화된 경우 힌트가 표시됩니다. 루트 노드는 기술 트리에서 활성화된 모든 작업을 일괄 선택하거나 해제합니다.<Generate NC code>

포스트프로세서 시스템은 별도의 표준 모듈이며, 필요한 경우 CAM 시스템과 독립적으로 실행할 수 있습니다.

. 실행 파일의 이름은 Inp.exe입니다. CNC 시스템용 포스트프로세서 설정 파일은 < 포스트프로세서 생성기 >(INP.exe)를 사용하여 생성 및 편집합니다.포스트프로세서 tuning files for CNC systems

참조:

공용 principles of technology creation
