파트, 공작물 및 고정구 정의
적용 범위:
이 요소들은 파트, 공작물, 제한 영역 및 고정구를 지정할 수 있게 합니다.파트공작물restrictions고정구
목록의 각 항목은 공구경로 계산 시 고려할 곡면, 솔리드 등을 정의합니다. 항목 캡션에는 지오메트리 모델 트리에서의 전체 경로가 표시됩니다. 항목의 소스 객체가 제거되거나 이름이 변경되면 해당 항목에 물음표 표시가 나타납니다. 항목 왼쪽의 아이콘은 항목 유형 또는 소스 객체로부터 항목을 얻은 방법을 나타냅니다. 특정 유형의 항목을 목록에 추가하려면 해당 버튼을 사용합니다.
면. 면. 이 버튼은 선택된 면을 목록에 추가합니다. 선택된 면이 없으면 지오메트리 모델 트리가 포함된 대화상자가 나타납니다.
이 대화상자에서 목록에 추가할 면, 메시 및 그룹을 찾아 선택해야 합니다. 그룹을 추가하면 그룹 내의 3D 객체만 고려됩니다. 공작물을 정의할 때 <면 추가> 버튼을 사용하여 선택한 면으로부터 <솔리드>를 생성합니다. 솔리드 항목은 경계가 있는 공간을 나타내며, 해당 아이콘으로 표시됩니다.
솔리드를 생성하는 방법은 두 가지가 있습니다:
면 봉합. 추가된 면들이 하나 이상의 솔리드를 형성해야 합니다. 면들이 서로 연결되는 공차는 나타나는 대화상자에서 지정합니다.

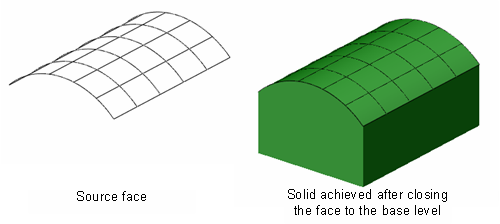

지정된 Z 레벨까지 면 닫기.
기본 요소. 프리미티브. 다양한 템플릿을 사용하여 프리미티브 형태의 공작물을 정의할 수 있습니다.
공작물 of thr previous 작업. 이전 작업의 공작물. 특수 링크 항목이 도입됩니다. 이 항목들은 작업 간의 관계를 제공하고 간단한 파라메트릭 피처를 정의하는 데 사용됩니다. 이때 링크 항목은 소스 객체에 대한 참조이며, 소스 객체는 다시 다른 객체에 대한 참조일 수 있습니다. 소스 객체를 변경하면 모든 링크 항목이 초기화 및/또는 재계산됩니다.
이전 작업의 가공 결과. 특수 링크 항목이 도입됩니다. 이 항목들은 작업 간의 관계를 제공하고 간단한 파라메트릭 피처를 정의하는 데 사용됩니다. 이때 링크 항목은 소스 객체에 대한 참조이며, 소스 객체는 다시 다른 객체에 대한 참조일 수 있습니다. 소스 객체를 변경하면 모든 링크 항목이 초기화 및/또는 재계산됩니다.
제한 이전 작업의. 이전 작업의 제한 영역. 이전 요소(작업, 셋업 단계, 파트)에서 프리미티브를 설정할 수 있습니다.
공작물 없음. 빈 공작물. 소재를 지정할 수 있습니다. 도장 작업에서 자주 사용됩니다.

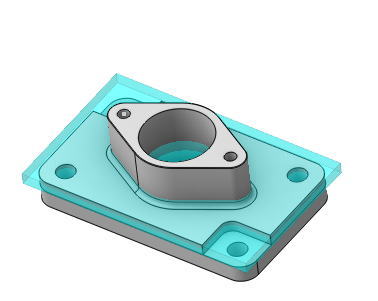

박스. 파트 주위에 간단한 직육면체를 설정할 수 있습니다.
정의 방식.
파트 중심. 파트 기준. 필요한 여유량을 포함하여 파트 주위에 박스를 설정할 수 있습니다. 여유량은 파트 치수를 기준으로 측정됩니다.
기하학적 모델 중심. 지오메트리 모델 기준. 선택한 지오메트리(파트, 곡면)를 기준으로 여유량이 추가됩니다.

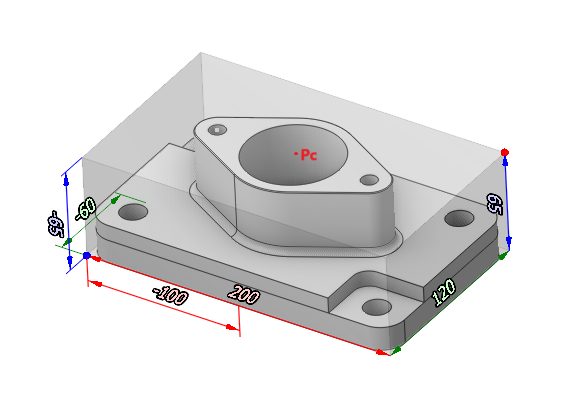

중심점 기준. 점을 사용하여 공작물을 지정할 수 있습니다. 공작물의 거리는 중심점(Pc)에서 파트의 전체 치수까지 결정됩니다.
좌측 하단 기준. 하단 남서쪽 점 기준. 점을 사용하여 공작물을 지정할 수 있습니다. 공작물의 거리는 하단 점(P)에서 파트의 전체 치수까지 결정됩니다.
두 점 기준. 점을 사용하여 공작물을 지정할 수 있습니다. 거리는 점 P1과 P2 사이에서 측정됩니다. 이 경우 창에서 점들은 전역 좌표계를 기준으로 세 축(X, Y, Z)을 따라 지정됩니다.
원기둥.원통. 파트 주위에 공작물로 원통을 정의할 수 있습니다.

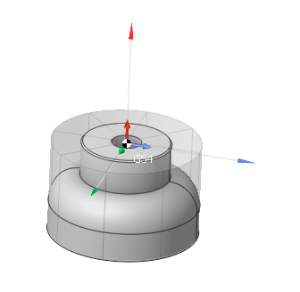

파트 중심.파트 기준. 좌표계의 전역 축을 중심으로(중심 of 박스 선택 시) 파트 치수를 기반으로 원통을 생성합니다.Сenter of 박스
기하학적 모델 중심. 지오메트리 모델 기준. 좌표계의 전역 축을 중심으로(중심 of 박스 선택 시) 선택한 요소(면, 파트)를 기반으로 원통을 생성합니다.Сenter of 박스
좌표계 중심를 선택한 경우 공작물은 동일한 방식으로 생성되지만, 선택한 좌표계(SC)를 중심으로 생성됩니다.Сenter of 좌표계
중심점 기준. 점을 사용하여 공작물을 지정할 수 있습니다. 공작물의 거리는 중심점(Pc)에서 파트의 전체 치수까지 결정됩니다.

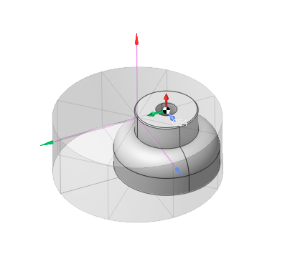

튜브. 중심에 구멍이 있는 원통을 파트 주위에 공작물로 정의할 수 있습니다. 원통과 유사하게 작동합니다.

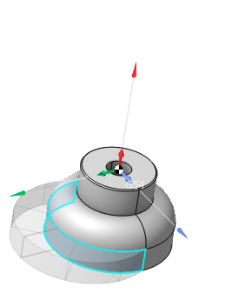

회전. 선삭 외곽. 파트 주위로 공작물을 회전시킬 수 있습니다.

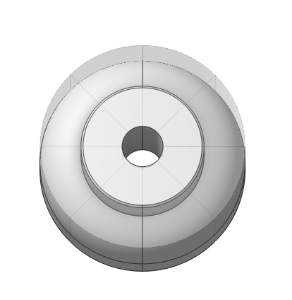

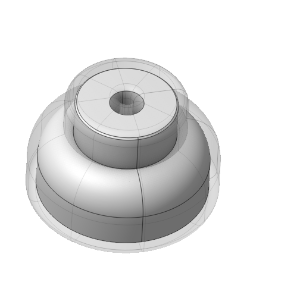

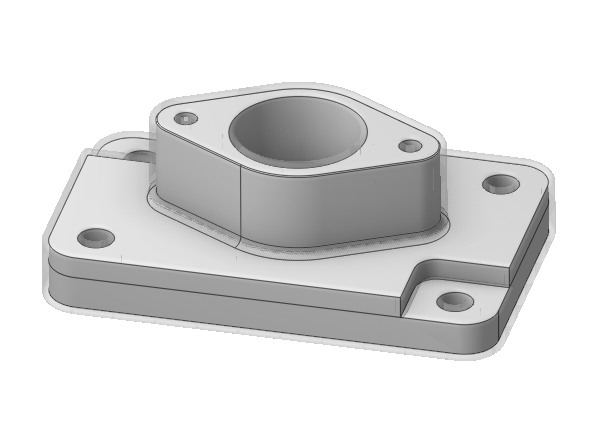

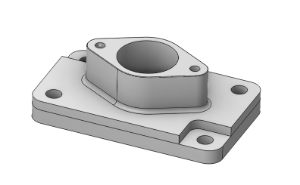

Castling. 주조. 파트 곡면에서 균일한 오프셋으로 주조 공작물을 설정할 수 있습니다.

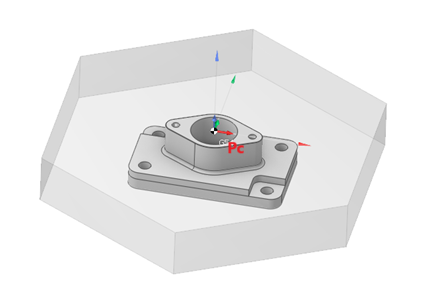

다각형 프리즘. 공작물 중심(Pc)에서 폴리곤 형태의 공작물을 설정할 수 있습니다.

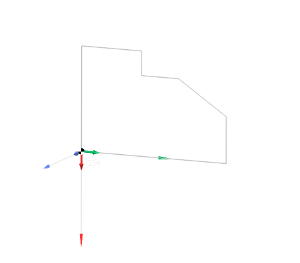

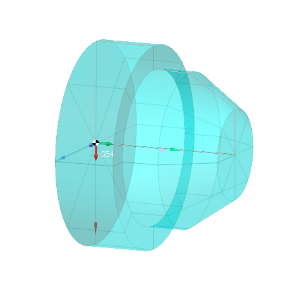

회전. 선삭. 선삭 버튼은 지정된 곡선으로부터 회전 솔리드를 생성합니다. 곡선이 선택되지 않은 경우 솔리드 생성을 위한 곡선을 찾아 선택할 수 있는 대화상자가 나타납니다.
돌출. 돌출은 프리즘을 생성하는 데 사용됩니다.

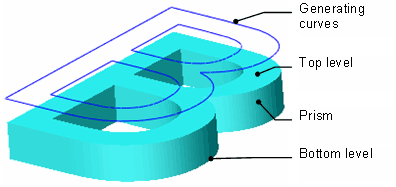

폐곡선 및 폐쇄 프로파일을 형성하는 곡선 그룹을 소스 객체로 사용할 수 있습니다. 지정된 곡선은 프리즘의 밑면으로 사용됩니다. 또한 프리즘의 상단 및 하단 레벨을 지정해야 합니다.
구멍과 아일랜드가 있는 프리즘을 정의하려면 소스 곡선을 하나의 폴더에 배치하고 해당 폴더를 프리즘 밑면으로 지정해야 합니다. 일반적으로 외부 곡선은 본체를 정의하고 내부 곡선은 구멍을 정의합니다. 고정구에 대해 외부 곡선을 구멍으로 설정할 수도 있습니다. 이를 위해서는 <Throw 구멍> 체크박스를 선택해야 합니다.
