평면 가공 작업
적용 범위:

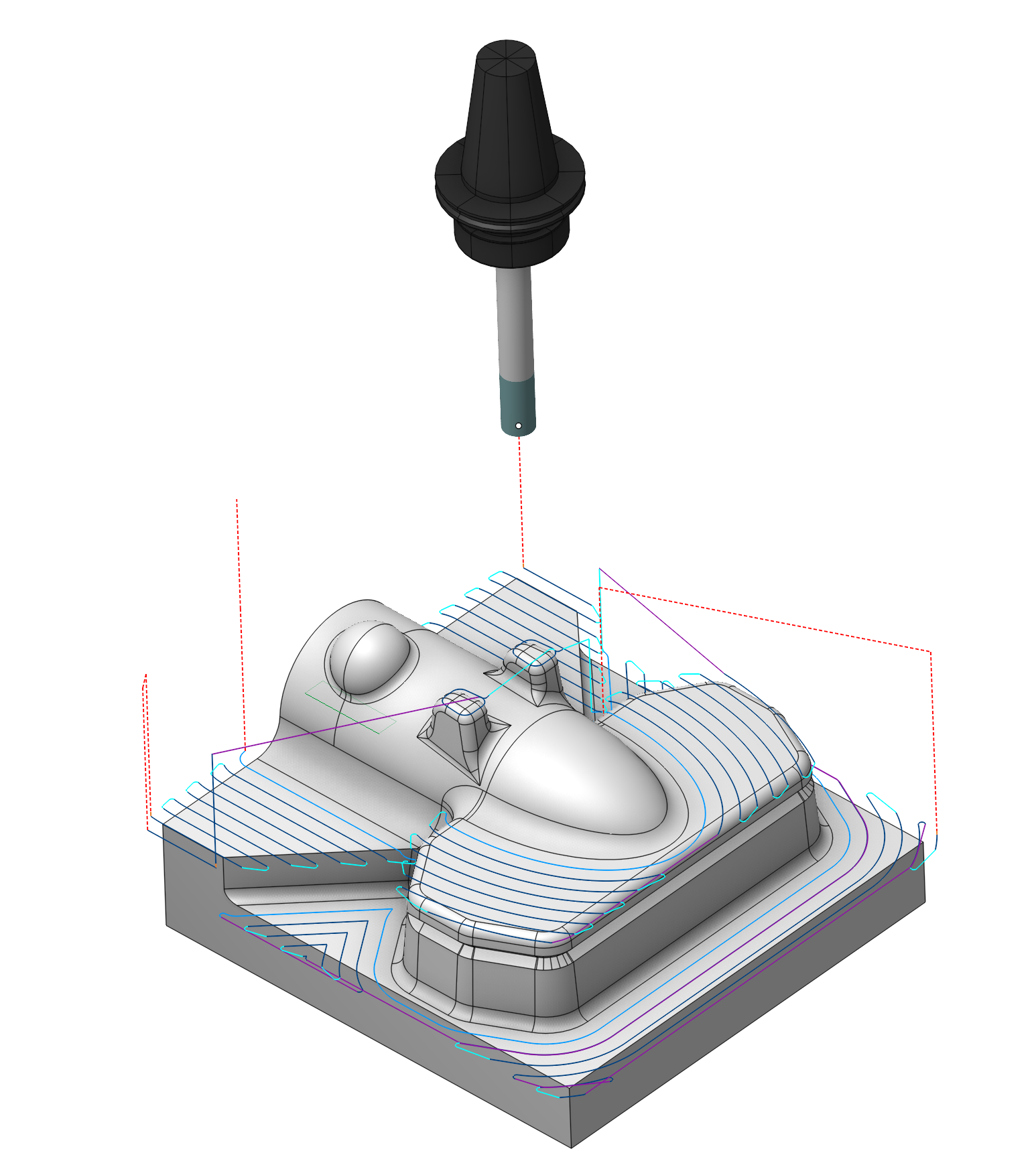

이 작업은 수평 평면이 있는 모델을 가공하는 데 적합합니다. 가공은 다양한 레벨에서 수평 공구 패스의 연속으로 구성됩니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 설정하는 데 사용됩니다. 장비에서의 파트 위치 지정, 파트 좌표계 등을 설정할 수 있습니다.자세히 보기
작업 할당:
면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택한 곡면을 기반으로 경로를 계산합니다.자세히 보기See 더보기
포켓. 일반적인 각주형 또는 선삭-밀링 파트는 다수의 단순 형상으로 구성됩니다. 이 작업을 간소화하기 위해 3D 모델에서 파트 요소를 인식하고 작업 영역 및 가공 레벨과 같은 기본 작업 할당 항목으로 자동 변환할 수 있습니다.자세히 보기See 더보기
작업 영역. 작업 영역은 황삭 및 정삭 밀링 작업으로 가공해야 하는 파트 영역을 정의하는 데 사용됩니다.자세히 보기See 더보기
제한 구역. 제한 영역. 시스템에서 작업 영역 외에 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다.자세히 보기작업 ZonesRestrict ZonesSee 더보기
최상단. 상단 레벨. 모델 요소별 상단 레벨을 지정합니다.자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소별 하단 레벨을 지정합니다.자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 하는 영역을 제한할 수 있습니다.자세히 보기See 더보기
전략:
가공 전략:
이 파라미터를 사용하면 포켓 가공 작업 시 평행, 등거리 또는 기타 형태의 공구경로를 생성할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
가공 레벨:
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
정삭 이송 속도로 평면 가공
정삭 이송 속도로 평면 정리 경로를 출력합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
밀링 유형
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 공구경로 계산 과정에서 필요한 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
다중 레이어
스텝 along 공구 축. 공구 축 방향 스텝. 절입 깊이 스텝입니다.
플런지 height.

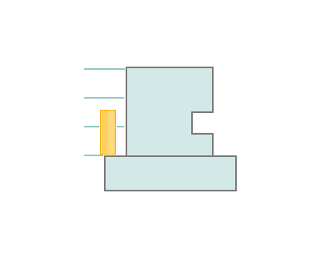

시작점 previous level. 이전 레벨에서. 공작물의 하부 평면 레벨에서 상부 레벨까지 공구 축 방향 스텝 간격으로 가공합니다.스텝 along 공구 축
시작점 level. 레벨에서. 평면 레벨에서만 가공합니다.
мм. mm. 평면 레벨에서 플런지 높이에 지정된 값까지 공구 축 방향 스텝 간격으로 가공합니다.스텝 along 공구 축

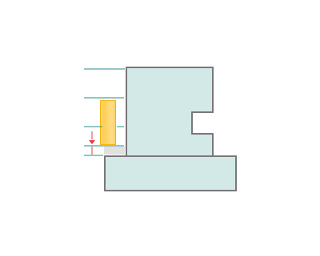

Cleanup height. 정리 높이. 이 기능은 파라미터에 지정된 거리만큼 하단 레벨 앞에 추가 패스를 생성합니다.
트리밍
Allows for the skipping of surfaces 아님 intended for 가공 and allows for the 연장 of the 공구경로 가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
링크/리드:
링크/리드 탭에서 급속 이동의 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후 퇴피, 작업 패스 간 전환, 공구 교환 지점으로의 복귀가 포함됩니다. 좌표에 따른 이동 순서, 이동 경로 및 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 영역에 대한 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의된 값에 밑줄이 표시됩니다. 다른 값은 공구 직경을 고려하여 정의된 값에 따라 자동 계산됩니다.자세히 보기
변환:
작업 내에서 계산된 공구 경로의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
