적용 범위:

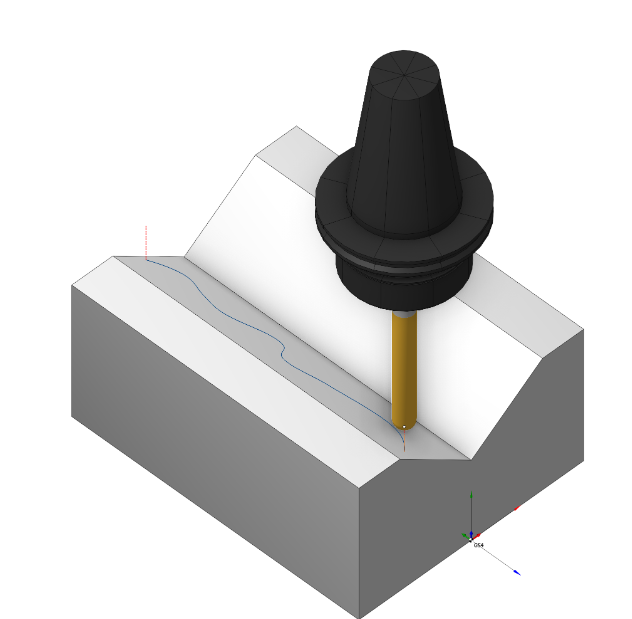

이 작업은 임의의 공간 곡선을 따라 가공을 수행하기 위해 설계되었습니다. 가공은 일련의 3D 공구 경로로 수행됩니다. 각 경로는 Z 스텝 값을 기준으로 Z 방향으로 오프셋되어 생성됩니다. 경로의 수와 Z 변위 값은 가공 레벨 및 파라미터 페이지에서 입력한 스텝 값에 따라 결정됩니다.

셋업:

셋업 탭은 프로젝트의 기본 파라미터를 설정하는 데 사용됩니다. 여기에는 장비 위의 파트 배치, 파트의 좌표계 등의 설정이 포함됩니다.자세히 보기

작업 지정:

커브. 곡선. 곡선을 따라 작업 순서를 설정합니다.자세히 보기 . See 더보기

탭 추가. 탭 추가. 윤곽을 따라 탭을 추가합니다.자세히 보기 See 더보기

속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.

삭제. 목록에서 항목을 제거합니다.

제한. 제한 영역. 가공하지 않아야 할 영역을 제한할 수 있습니다.자세히 보기See 더보기

전략:

작업 전략의 주요 파라미터는 2D 윤곽 섹션에 설명되어 있습니다.자세히 보기전략2D 윤곽 sectionSee 더보기

이송 속도/회전 속도:

이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역에 대한 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의에 사용된 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다.자세히 보기

변환:

작업 내에서 계산된 공구 경로의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다.자세히 보기

파트:

파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기

공작물:

작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기

고정구:

고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 지정됩니다.자세히 보기
