Swarf
반경 방향 패스 간의 거리입니다
적용 범위:

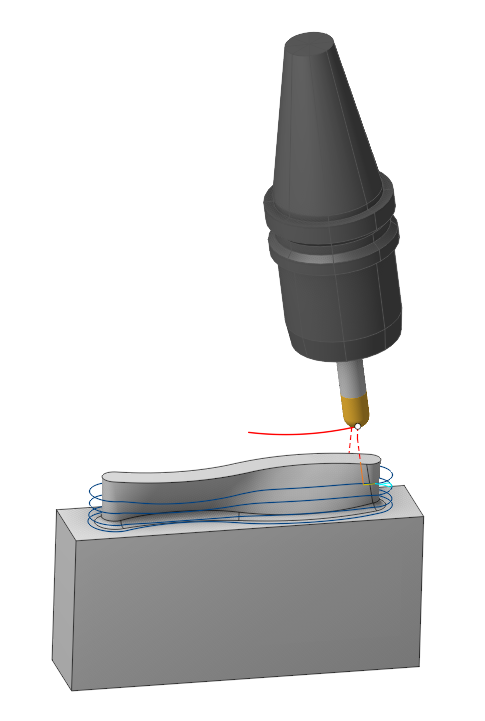

이 작업은 밀링 공구의 측면을 사용하여 복잡한 룰드 곡면을 가공합니다. 공구 궤적을 따라 벡터를 자동 또는 수동으로 변경하여 공구 기울기를 조절할 수 있는 5축 작업으로 분류됩니다. 주로 정삭에 사용되며, 황삭 패스도 지원합니다.
작업 할당:
작업을 계산하는 두 가지 알고리즘이 있습니다: 하나는 하단 모서리 기준이고 다른 하나는 두 곡선 기준입니다. 선택한 전략에 따라 작업 할당과 전략 탭의 파라미터 하위 집합이 결정됩니다.
하단 모서리 기준.
하단 모서리. 가공할 곡면의 하단 경계를 정의하는 곡선입니다. 파라미터는 5D 윤곽 및 6D 윤곽 작업의 곡선 파라미터와 동일합니다. It is the 곡선 defining the lower 경계 of the 곡면 being machined. It's parameters are the same as in the 파라미터 of 커브 in the 5D 윤곽 and 6D 윤곽 작업.
두 커브 기준.
처음 곡선. Defines the lower 곡선 of the 공작물 곡면.
Second 곡선. 두 번째 곡선. 공작물 곡면의 상단 곡선을 정의합니다.
Sync lines. 동기화 직선. 하단 및 상단 곡선의 연결을 정의하며, 이를 통해 곡면 구간을 분리합니다. 동기화 직선이 많을수록 정확도가 높아집니다. efines the connection of the lower and upper curves, with its help the 곡면 sections are separated. The 더보기 synchronization lines, the higher the accuracy.
Support meshes. 지원 메시. 작업 곡면을 정의하며, 복잡한 형상의 모델에 필요합니다. 자동 생성된 곡면에 추가되며, "자동 메시 사용" 체크박스를 비활성화하면 이를 대체할 수 있습니다. efines the work 곡면, required for models with a complex shape. Added to the automatically generated 곡면, can replace it if the "use automatic meshes" checkbox is disabled
파라미터 available for the two strategies.
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않을 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
전략:
이 파라미터 그룹을 통해 사용자가 원하는 공구경로를 설정할 수 있습니다:
Automatic strategy. Calculates the most optimal 경로 of the 공구 with the least amount of cuts and defects.

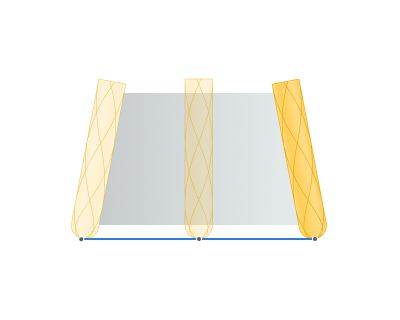

Shortest distance strategy. Calculates the 공구 경로 with the smallest distance between the upper and lower 곡선.

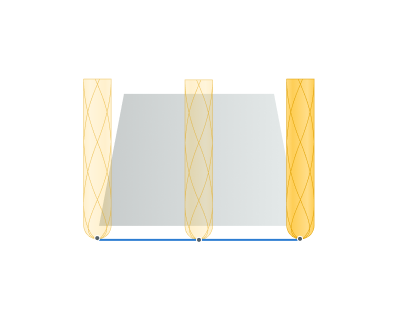

법선 to 가이드 곡선 strategy. Calculates the 공구 경로 perpendicular to the main (lower) 곡선.

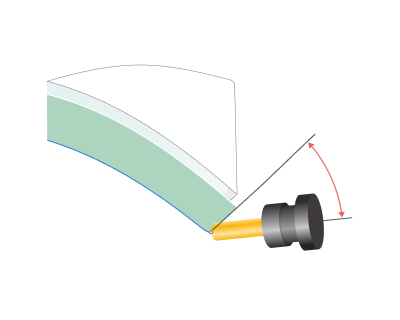

기울기 각도. 이동 방향에 직교하는 평면 내에서의 추가 공구 틸트 각도입니다. It is a n additional 공구 틸트 angle within the 평면 ortogonal to the motion direction.

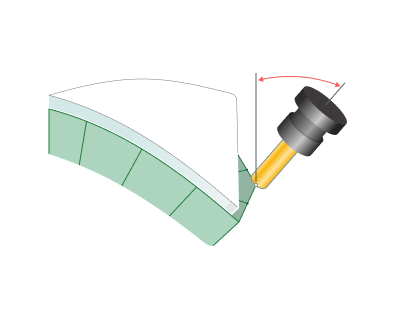

사용자 정의 벡터 사용. 기본적으로 시스템은 지정된 곡면을 따라 벡터를 배치합니다. 이 플래그를 설정하면 사용자가 그래픽 창에서 원하는 점에서 공구 기울기를 수동으로 조정할 수 있습니다. 이 그룹의 파라미터는 5D 윤곽 및 6D 윤곽 작업의 곡선 파라미터와 동일합니다. 자세히 보기.
반대면 사용. 가공면을 반대쪽으로 변경합니다.
자동 메시 사용. 두 곡선 사이에 자동 생성된 메시를 사용하는 파라미터입니다. 가공할 곡면의 곡선을 정확히 따르지 못하는 경우가 많습니다.
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 이를 통해 사용자가 공구경로 계산 과정에서 원하는 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다.
밀링 유형의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.밀링 유형Waterline 황삭 작업See 더보기.
공구 접촉점.
공구 접촉점(TCP)은 가공 작업 중 공구와 공작물 곡면 또는 기하학적 요소 사이의 주요 상호작용 점을 정의하는 절삭 공구의 특정 위치입니다.
The parameters of this 그룹 are the same as in the 5D Surfacing 작업 . See 더보기.
돌파:

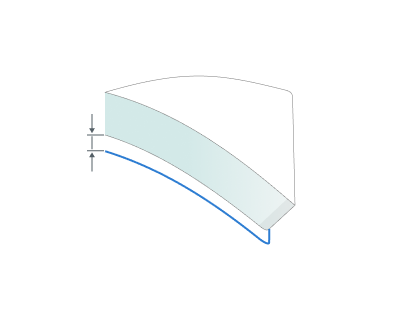

언더컷이 발견되면 공구를 축 방향으로 지정된 거리만큼 이동시킬 수 있습니다. 언더컷이 없고 아래 곡면이 제한하는 경우 공구는 이동하지 않습니다.
축 방향 패스:

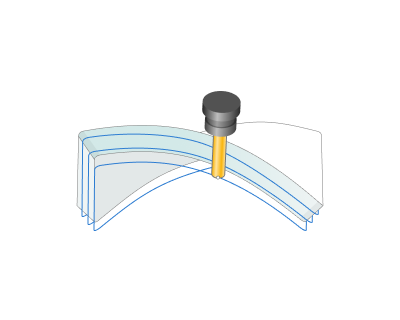

이 플래그를 설정하면 가공 곡면을 따라 추가 패스가 포함됩니다.

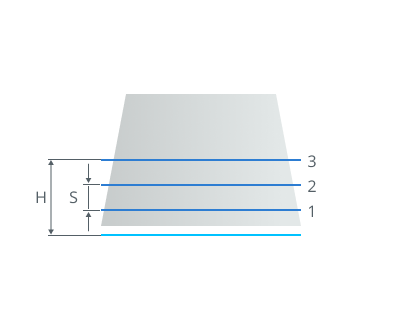

사용자 정의. The user sets the 스텝 and the number of 통과 count.

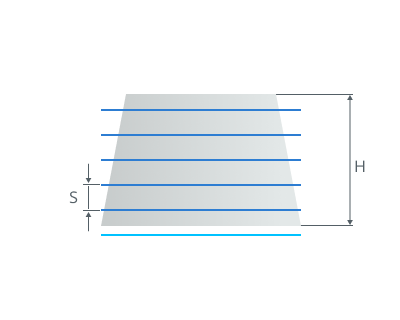

SS - 간격H - 높이 파라미터. <*간격*>과 <*패스 횟수*>를 기반으로 계산됩니다.
H
By step. 간격 기준. 시스템이 자동으로 상단 레벨을 결정합니다. 패스 간 간격은 사용자가 파라미터에서 지정합니다.
SS - 간격H - 높이 파라미터. 모델을 기반으로 자동 계산됩니다.
H

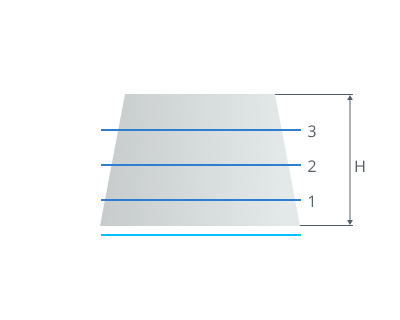

By count. The system automatically determines the upper level. 스텝 based on the number of 통과 count.
H - 높이 파라미터. 모델을 기반으로 자동 계산됩니다.

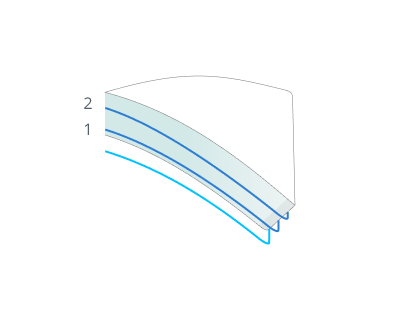

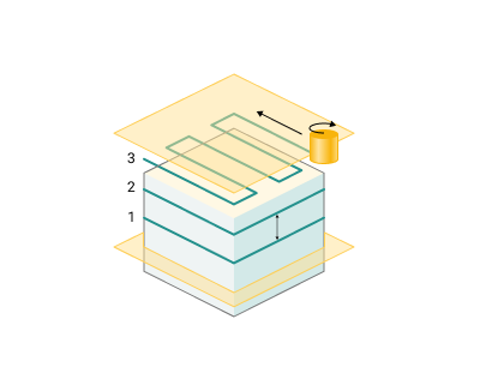

통과 count. 패스 횟수. 축 방향 패스의 횟수입니다.

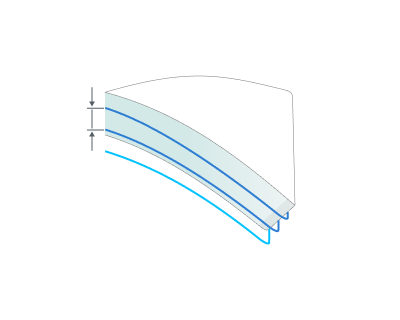

스텝간격. 축 방향 패스 간의 거리입니다.
Contact 포인트. С hange the 공구's contact 점 from the initial 직선 to the final 직선. This 그룹 works similarly 5D Surfacing 작업. See 더보기
반경 방향 패스:

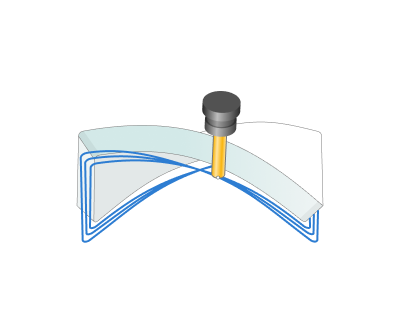

이 플래그를 설정하면 가공 곡면에 수직인 추가 황삭 패스가 포함됩니다.
Setting the flag s pecifies the execution order for rough passes:

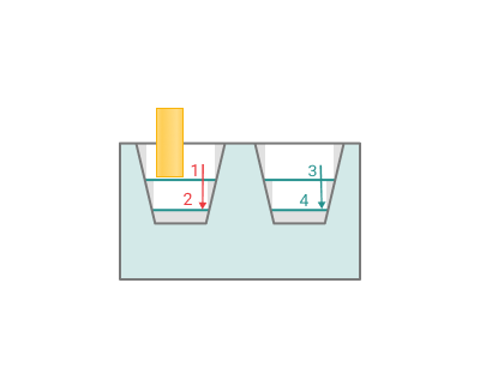

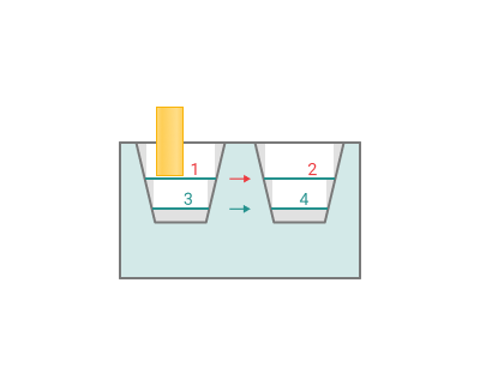

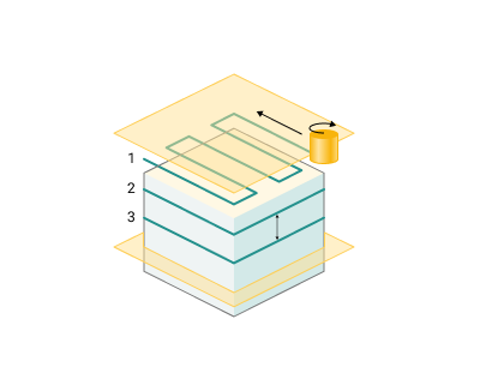

높이레이어. 황삭 패스가 레이어 배열 순서대로 실행됩니다. 황삭 passes are executed in the order of the layers' arrangement.
Strings . 황삭 passes are executed in the order of the strings' arrangement.

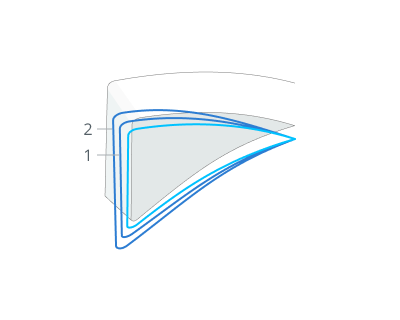

카운트. 횟수. 반경 방향 패스의 횟수입니다.

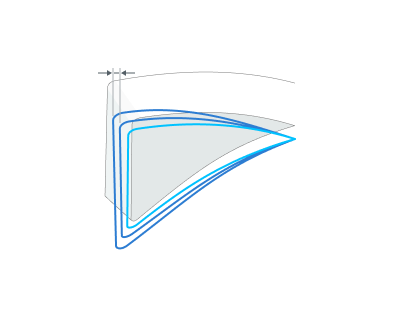

스텝간격. 반경 방향 패스 간의 거리입니다.

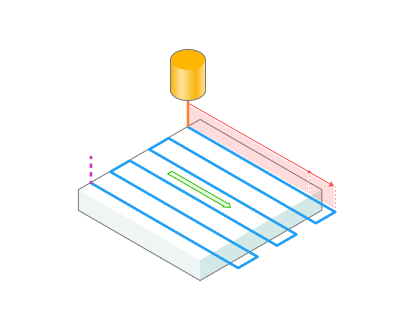

패스 연장(+)/트림(-).
이 설정을 사용하면 공구경로의 시작 및 끝 구간을 연장하거나 트림할 수 있습니다.

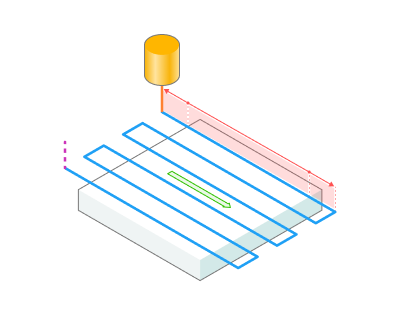

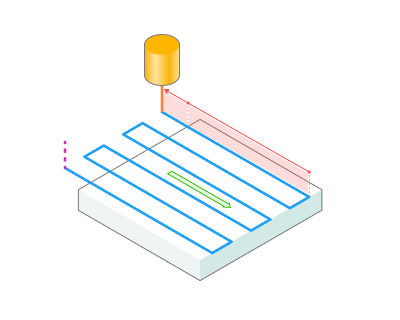

Start시작. 양수 값을 입력하면 시스템이 공구경로의 작업 패스 시작 부분을 지정된 양만큼 연장합니다. 음수 값을 입력하면 패스의 시작 부분이 단축됩니다. Entering a positive value, the system extends the start of the working passes of the 공구경로 by the specified amount. Entering a negative value shortens the beginning of the passes.
끝. 양수 값을 입력하면 시스템이 공구경로의 작업 패스 끝 부분을 지정된 양만큼 연장합니다. 음수 값을 입력하면 패스의 끝 부분이 단축됩니다.
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 .
가공 명령. 가공 순서. 패스가 형성되는 순서를 결정합니다.
Upwards. 상향. 패스가 아래에서 위로 형성됩니다.
Downwards. 하향. 패스가 위에서 아래로 형성됩니다.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작까지의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 그리고 공구 교환 점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 궤적, 변위 크기를 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자를 사용하여 스핀들 회전 속도, 급속 이송 값, 공구경로의 각 영역별 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값에 따라 재계산됩니다. 자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 궤적에 대해 좌표 변환을 수행할 수 있는 작업 파라미터 집합입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 지정됩니다. 자세히 보기
