전면 각도

경사면의 평면 가공 시 인접한 가공 패스 사이의 스캘럽 높이는 주로 곡면의 법선과 공구 이동 방향 사이의 각도에 따라 달라집니다. 대부분의 경우, 법선과 공구 이동 방향을 수평면에 투영한 벡터 사이의 각도가 작을수록 스캘럽의 높이도 작아집니다.

평면 정삭 및 드라이브 작업에서 최적의 공구경로를 얻기 위해 전면 각도의 제한을 정의할 수 있습니다. 전면 각도는 공구 이동 방향과 절삭점에서의 곡면 법선을 수평면에 투영한 벡터 사이의 각도입니다.

그림은 볼 엔드밀을 위에서 본 모습입니다. 공구 이동 방향과 접촉점에서의 곡면 법선 벡터를 수평면에 투영한 벡터 사이의 각도가 정의된 값보다 작은 경우에만 해당 가공 패스 영역이 결과 공구경로에 포함됩니다. 볼 엔드밀의 경우, 공구가 곡면에 접촉하는 점이 빗금 표시된 영역 내에 있는 경우에만 해당 패스 영역이 결과 공구경로에 포함됩니다.

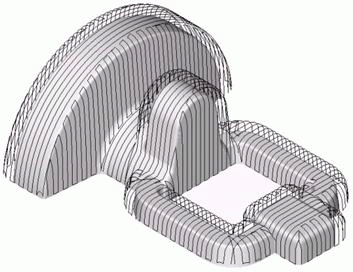

전면 각도를 45도로 설정하여 서로 직교하는 두 개의 평면 작업으로 가공한 결과가 아래 그림에 나타나 있습니다.

전면 각도는 0도(이동 방향에 수직인 부분만 가공)에서 90도(제한 없음) 사이의 범위에서 설정할 수 있습니다. 서로 직교하는 두 개의 평면 작업의 경우, 전면 각도의 최적값은 45도입니다.

평면 정삭 및 드라이브 작업의 전면 각도는 <전략> 페이지에서 정의할 수 있습니다.
