가공 기술 생성의 일반 원칙

CAM 시스템에서 가공 기술을 생성하는 과정은 일반적으로 다음과 같은 순서로 진행됩니다:creating a 가공 technology

1. 공작 기계 선택 또는 생성. 필요한 경우 CAM 시스템 형식으로 공작 기계 스키마를 생성합니다.공작 기계

  • 열기 시 CAM 시스템은 마지막으로 사용한 공작 기계를 불러옵니다. 다른 공작 기계가 필요한 경우 공작 기계 선택 창에서 선택할 수 있습니다(공작 기계 표현 파일이 위치한 디렉토리를 지정해야 할 수도 있습니다).

  • 라이브러리에 해당 공작 기계가 없는 경우, 기계 Maker를 사용하거나 .xml 파일을 직접 편집하여 생성해야 합니다.

2. 파트 가져오기 및 위치 설정. 시스템은 파트(그룹)를 지원하며, 셋업 스테이지를 사용하여 각 파트의 위치를 다르게 정의할 수 있습니다(셋업 스테이지 및 프로젝트 구조에 대한 자세한 내용은 아래를 참조하십시오). 추가 메커니즘 및 장치는 고정구로 프로젝트에 추가할 수 있습니다.파트파트 (그룹)설정 Stages fixtures

3. 기술 공정을 기술하는 작업 생성. 각 작업에 대해 공구를 선택하고 가공 지시, 전략 및 기타 파라미터를 정의해야 합니다. 이후 공구경로를 계산하고, 시뮬레이션을 통해 궤적을 검증하며, 포스트프로세서를 사용하여 CNC 코드를 생성할 수 있습니다.작업postprocessor

공작 기계 스키마

공작 기계의 기구학은 .xml 파일 내 노드의 계층 구조로 표현됩니다. 각 노드는 직선 또는 회전 기계 축, 공구 또는 공작물 홀더를 나타낼 수 있습니다. 노드는 3D 모델이 포함된 이미지 파일을 참조할 수 있습니다.xml


가공 순서

작업은 CAM 시스템에서 특정 제조/생산 방식을 정의하는 기술 공정의 기본 단위입니다. 대부분의 작업에서 주요 파라미터는 다음과 같습니다:작업

  1. 절삭 공구

  2. 작업 영역스플라인, 면, 모서리 등의 기하학적 객체로 구성된 가공 지시. 이러한 객체들이 가공 공구경로를 정의합니다.

  3. 전략 및 기타 파라미터

작업의 공통 사용자 인터페이스에 대한 자세한 내용은 가공 순서 정의 문서를 참조하십시오.Defining 가공 sequence

작업 트리

CAM 시스템의 가공 순서는 작업을 노드로 하는 계층적 트리 구조로 구성됩니다. 가공 트리는 특정 요구 사항에 맞게 임의의 복잡도를 가질 수 있습니다. 이러한 트리의 예시는 아래와 같습니다.

트리의 기본 노드는 <작업>입니다. 작업은 각 가공 유형에 고유한 파라미터 세트를 포함하는 파트 가공의 전략을 정의합니다.every type of 가공

가공 순서를 체계적으로 구성하기 위해 파트 및 셋업 스테이지와 같은 작업 그룹이 도입됩니다.parts셋업 stages

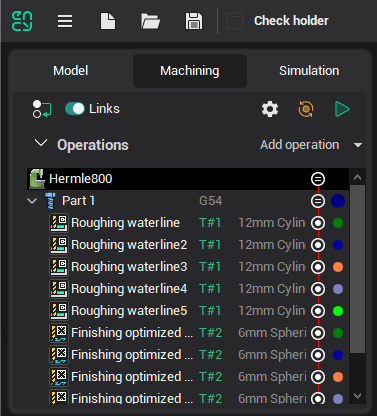

../images/download/attachments/142651439/image2024-7-3_17-6-18.png

작업 tree example.

작업 공구 경로

공구 경로의 최하위 수준은 공구 이동 명령과 이송 속도 전환, 스핀들 및 절삭유 온/오프 등의 기술 명령을 포함하는 <CLDATA> 형식의 기계 명령 시퀀스입니다. 공구 경로는 가공 트리와 같은 계층 구조를 가지며, 기본 명령들이 논리적 그룹으로 결합됩니다. 그룹의 유형과 내용은 작업 유형에 따라 달라집니다.

가공 순서 생성, 입력 데이터 정의 및 작업 파라미터 지정 작업은 <가공> 탭에서 수행됩니다.가공

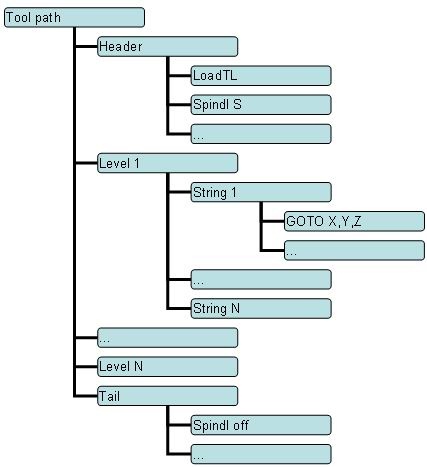

예를 들어, <평면 황삭 작업>의 공구 경로 구조는 아래와 같습니다:평면 황삭 작업


../images/download/attachments/142651439/image_5_1_2.jpg

셋업 스테이지

셋업 스테이지는 한 번 배치된 파트를 가공하기 위한 특수 작업 그룹입니다. 수동으로 파트를 재고정해야 하는 경우 새로운 셋업 스테이지를 생성해야 합니다. 새 셋업 스테이지에는 이전 스테이지와 동일한 모든 파트가 포함됩니다. 모든 파트를 뒤집거나 다른 위치에 고정할 수 있지만, 이러한 파트의 초기 공작물은 이전 스테이지의 가공 결과를 기반으로 합니다. 셋업 스테이지에서 파트를 생성/삭제/이름 변경하면, 이후 모든 스테이지에서도 동일하게 생성/삭제/이름 변경됩니다.

공작물 위치는 <공작물 커넥터> 및 <공작물 셋업> 파라미터로 정의됩니다. 셋업 스테이지에 하나 이상의 파트가 포함된 경우 이 파라미터는 숨겨지며, 각 파트별로 별도로 정의해야 합니다. 셋업 스테이지 또는 파트 그룹 내부의 작업에는 이 파라미터가 없으며, 이는 고정된 공작물로 작업함을 의미합니다(특수 파트 이동 작업만 공작물 셋업을 변경할 수 있습니다). 이전 버전의 프로젝트에서 일반 작업에 대해 이 파라미터가 변경된 경우, 해당 프로젝트를 열면 특수 호환 모드가 활성화되어 해당 작업의 공작물 셋업 파라미터가 활성화됩니다.공작물 커넥터공작물 설정fixed이동 파트 작업

공작 기계(트리의 최상위 작업)에도 단일 파트로 작업하는 일반 모드를 위한 공작물 셋업 파라미터가 있습니다.

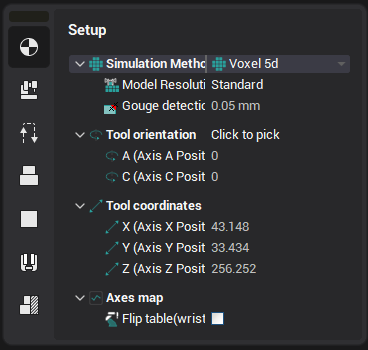

../images/download/attachments/142651439/image2024-7-3_17-7-58.png

공작물 설정 parameters in the 설정 stage 작업셋업 스테이지 작업의 공작물 셋업 파라미터.
