가공 보고서
시스템에는 가공 보고서 기능이 내장되어 있습니다. 생성된 가공 보고서는 .odt 형식을 지원하는 모든 텍스트 편집기에서 편집할 수 있습니다. 보고서 문서는 ODT 또는 PDF 형식으로 저장할 수 있습니다(PDF는 인터넷 연결이 필요합니다). 가공 보고서를 여는 애플리케이션은 셋업 창에서 지정합니다.ODTPDF
가공 북마크에서 버튼을 눌러 <가공 보고서> 생성 창을 엽니다.
가공 보고서

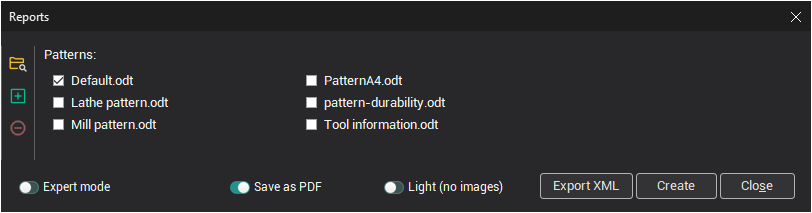

기본적으로 가공 보고서 창의 대부분은 기본 폴더의 패턴 목록으로 채워져 있습니다. 여러 패턴을 선택하여 한 번의 클릭으로 보고서를 생성할 수 있습니다.
창의 오른쪽에는 목록에 패턴을 추가/제거하거나 기본 패턴 폴더를 변경하는 제어 버튼이 배치되어 있습니다.
PDF로 저장 - 출력 보고서 형식을 PDF로 변경합니다(인터넷 연결 필요).
전문가 모드 - 보고서 패턴 생성/편집 또는 일부 보고서 파라미터 조정에 사용되는 전체 모드로 창을 확장합니다.

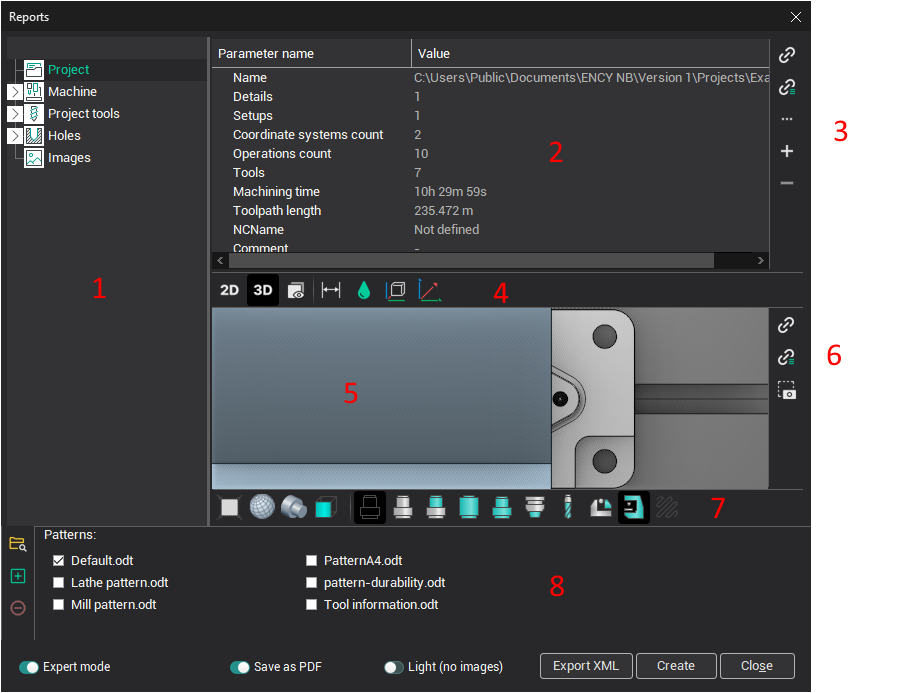

전체 가공 보고서 창에는 다음 요소가 포함되어 있습니다:
1 - 보고서에 사용할 수 있는 프로젝트 정보가 포함된 트리
2 - 선택된 항목의 파라미터 목록. 이 패널은 보고서에 출력할 수 있는 선택된 항목의 파라미터를 표시합니다. (패턴 생성에 사용)
3 - 보고서 패턴 생성/수정을 위한 제어 버튼
- 패턴에 단순 파라미터를 삽입하는 명령 생성
- 패턴에 배열로 출력할 파라미터를 삽입하는 명령 생성
- 추가 명령 메뉴
- 사용자 정의 파라미터 추가
- 사용자 정의 파라미터 제거
4 - 보고서의 출력 이미지를 조정하는 제어 버튼
시스템이 자동으로 뷰를 선택하고 치수를 생성합니다. 치수는 상, 하, 좌, 우, 전면 및 후면 뷰에서만 표시할 수 있습니다. 원점까지의 세 거리와 세 개의 전체 치수가 표시됩니다.
5 - 트리에서 선택된 항목의 이미지를 표시하는 메인 그래픽 창
6 - 보고서 패턴 생성/수정을 위한 제어 버튼
7 - 도면 옵션을 정의하는 패널. 도면에는 공작물, 소스 모델, 공구 경로, 원점, 축이 포함될 수 있습니다. 이러한 객체는 패널의 해당 버튼을 누르면 표시됩니다.
8 - 패턴 목록
목록에서 패턴을 선택하고 클릭하여 가공 보고서를 생성합니다. 결과 문서를 여는 애플리케이션은 셋업 창에서 지정합니다(ODT 형식의 경우).
Note참고: 문서를 나중에 사용하려면 수동으로 저장해야 합니다.If document will be used later it must be saved manually.

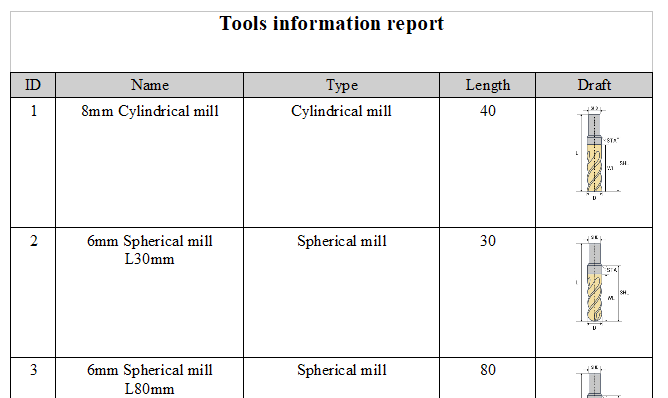

결과 문서의 예시는 아래와 같습니다:
가공 보고서 생성/수정
다양한 템플릿을 사용하여 보고서를 생성할 수 있으며, 형식과 내용에 유연성을 제공합니다.
템플릿 구성은 ODT 형식을 지원하는 편집기에서 직접 수행합니다.
대체 변수 설정은 메모 객체에서만 수행합니다.
변수를 삽입하려면 stcx 파일 구조에서 해당 변수의 전체 경로를 지정합니다. 이를 위해 제어 버튼을 사용해야 합니다(전체 창 이미지의 3번 및 6번 부분).

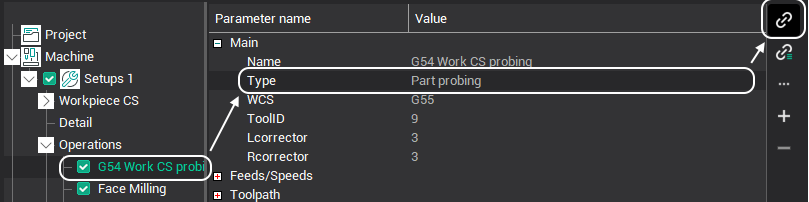

예를 들어, 보고서에 작업 유형의 값을 표시하려면 템플릿에 메모를 생성하고(Ctrl + 전환 + C) 보고서 창에서 다음 작업을 수행합니다:
명령의 결과로 보고서에 "황삭 워터라인" 값이 표시됩니다.
마찬가지로 다른 모든 값도 출력됩니다.
보고 시스템에서는 다음 구문을 사용하여 보고서에 사용자 정의 변수를 추가할 수 있습니다.
VAR(<변수명>, <제목>, <기본값>)
예시:
VAR (세부사항, 세부사항, Case)
템플릿을 선택하면 RTK 창에 사용 가능한 변수 목록이 표시됩니다.
변수는 템플릿의 어느 부분에서든 정의할 수 있습니다. 변수 호출 형식:
${변수명}
예시:
$ {세부사항}
모두 commands and variables should be 검색 결과 only in the notes objects.
이미지 작업을 위한 별도의 명령도 추가되었습니다.
Using example pictures
이 경우, 속성과 형식을 세밀하게 조정할 수 있는 임의의 이미지가 문서에 삽입됩니다. 대체 시 이미지 소스가 교체되며, 이전에 설정된 속성은 변경되지 않습니다.
이미지 표시 명령은 (OpenOffice를 예로) 설정 탭의 이름 필드에서 지정합니다.이름설정

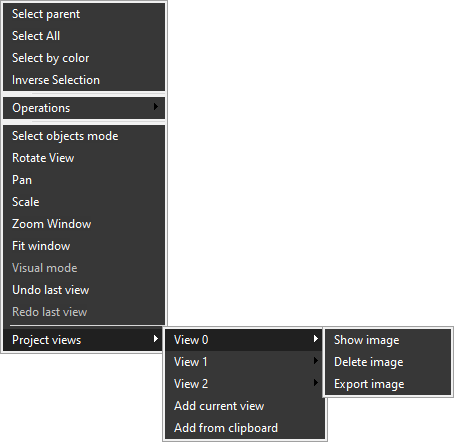

그래픽 창에서 마우스 오른쪽 버튼을 클릭하고 메뉴에서 프로젝트 뷰를 선택하여 프로젝트에 추가된 이미지를 볼 수 있습니다.프로젝트 Views
현재 뷰 추가 - 현재 뷰에 따라 이미지를 생성하고 프로젝트 이미지 목록에 추가합니다.
클립보드에서 추가 - 클립보드에서 이미지를 붙여넣고 프로젝트 이미지 목록에 추가합니다.
이미 추가된 이미지는 확인하거나 삭제할 수 있습니다.
이미지 삭제 시 인덱스 이동은 발생하지 않습니다.
이 유형의 템플릿 작업 원리를 더 잘 이해하려면 소프트웨어 배포판에 포함된 예시를 검토하고 가공 보고서 생성에 관한 포함된 학습 자료를 살펴보는 것을 권장합니다.
