새 작업 생성

새 가공 작업 생성 창을 열려면 버튼을 누르십시오.

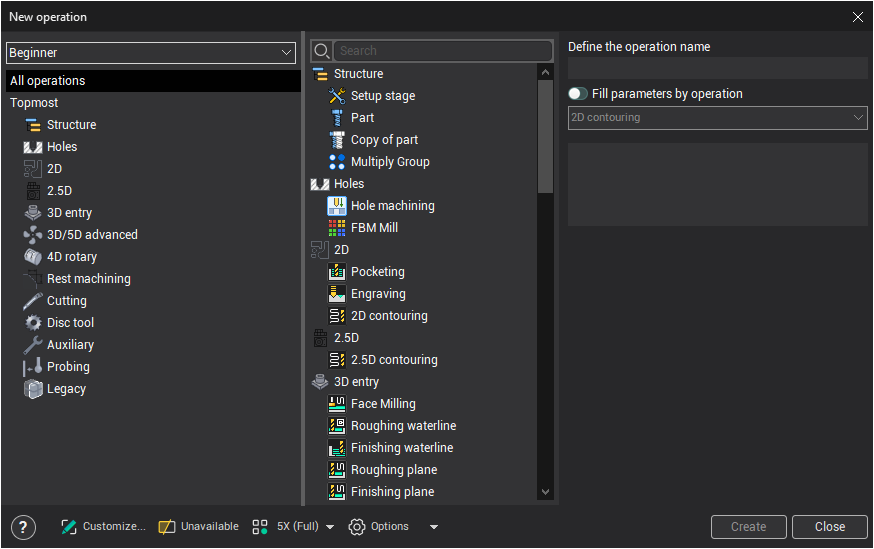

이 창은 세 부분으로 나뉩니다. 왼쪽은 작업 그룹 목록입니다. 여기에서 그룹 중 하나를 선택하면 창의 중앙 부분에 선택한 그룹에 속하는 작업 목록이 표시됩니다. "모든 작업"을 선택할 수도 있습니다. 이 경우 사용 가능한 모든 작업이 작업 목록에 표시됩니다. 원하는 작업을 빠르게 찾으려면 작업 목록 위에 있는 검색 필드를 사용할 수도 있습니다. 문자를 입력하면 입력한 문자열이 포함된 작업만 목록에 표시됩니다. 작업을 생성하려면 목록에서 작업을 선택하고 "생성" 버튼을 클릭하면 작업이 생성되고 창이 닫힙니다.

기술 프로세스에서 작업을 마우스 왼쪽 버튼으로 더블 클릭하면 해당 유형의 작업이 추가됩니다. 이 경우 작업 생성 창은 열린 상태로 유지됩니다.

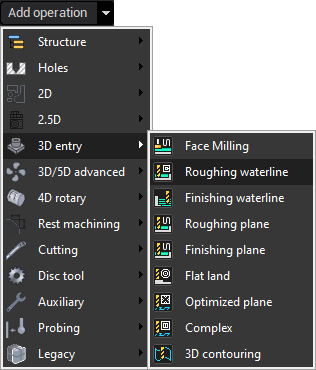

새 작업을 생성하는 또 다른 빠르고 간편한 방법이 있습니다. 작업을 생성하려면 옆의 화살표를 클릭하고 메뉴에서 원하는 작업 유형을 선택하면 됩니다.

이 방법은 창을 반복적으로 열고 닫을 필요가 없으므로 작업 속도가 크게 향상됩니다.

새 작업 창의 오른쪽 패널에는 선택한 작업에 대한 정보가 표시됩니다. 여기에서 새로 생성할 작업의 이름을 지정하고("작업 이름 정의" 필드), 다른 작업에서 설정을 복사할 수 있습니다. <작업별 파라미터 채우기> 체크박스를 활성화하고 콤보 박스에서 원하는 작업을 선택하면 됩니다. 정보 패널 하단에는 작업의 의미를 설명하는 그림이 있습니다. 그림을 클릭하여 비디오 클립의 재생을 시작하거나 중지할 수 있습니다.

라이선스 옵션의 유무 및 공작 기계에 따라 일부 작업이 목록에 표시되지 않을 수 있습니다. 표시되도록 하려면 "사용 불가" 버튼을 클릭하십시오. 이 경우 해당 작업이 목록에 회색으로 표시됩니다. 이러한 작업을 선택하면 정보 패널에 해당 작업을 사용할 수 없는 이유가 표시됩니다.

기본적으로 작업은 "황삭", "정삭", "잔삭 가공", "선반", "5축" 등의 그룹으로 분류됩니다.

"황삭" 작업은 가공 모델 외부 및 금지 영역 외부에 있는 공작물 재료 전체를 선택하여 제거합니다. 일반적으로 황삭 작업은 공작물의 형상과 치수가 최종 형상 및 치수와 크게 다른 경우 초기 재료 제거에 사용됩니다.

"정삭" 작업은 공작물 재료 제거 없이 최종 곡면만 가공합니다. 정삭 작업은 일반적으로 이전 가공(예: 황삭) 후 모델 곡면의 최종 마무리에 사용됩니다. 공작물과 최종 모델의 차이가 크지 않거나 연질 재료의 공작물을 사용하는 경우에도 적용할 수 있습니다.

"Rest 가공""잔삭 가공" 작업은 이전 가공 작업 후 재료가 남아 있는 영역만 가공합니다. 잔삭 가공 전략은 다른 전략과 동일하며 설정값만 다릅니다. 황삭 잔삭 작업은 잔여 재료의 전체 체적을 제거하고, 정삭 잔삭 작업은 미가공 영역에서 모델의 실제 곡면만 가공합니다. 잔삭 밀링 가공 작업은 복잡한 형상의 가공을 최적화할 수 있습니다. 이전 작업에서 사용한 공구와 다른 형상이나 더 작은 직경의 공구를 사용하여 황삭 또는 정삭 잔삭 밀링 가공을 수행하도록 설계되었습니다.공구

기타 그룹은 동일한 가공 유형의 작업을 기준으로 하거나 개발사 또는 라이선스 등 기타 공통 파라미터에 따라 생성됩니다.

그러나 작업의 그룹 분류는 다소 형식적입니다. 그룹 간에 작업을 재배치하고, 새 그룹을 생성하며, 불필요한 작업과 그룹을 숨길 수 있습니다. 이를 위해 "사용자 지정..." 버튼을 눌러 편집 모드로 진입하십시오.

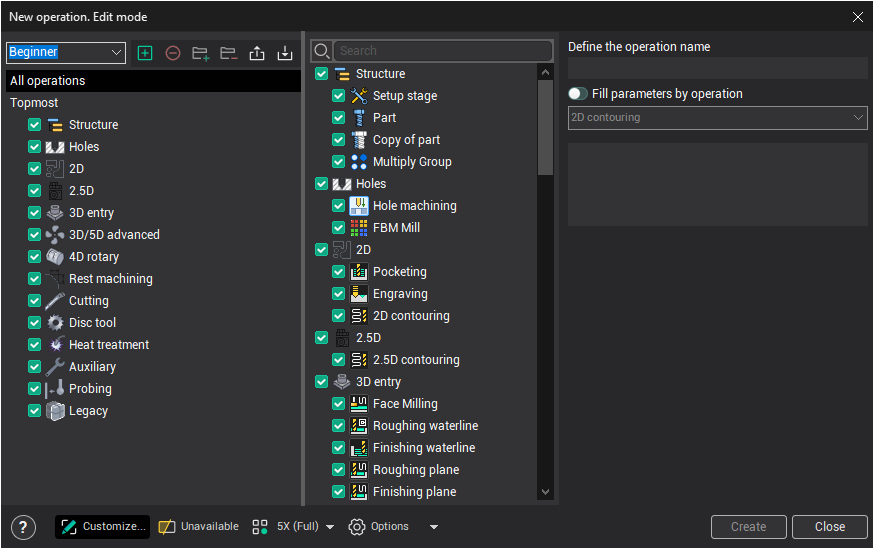

창이 변경되어 새 버튼과 작업 및 그룹 이름 옆에 체크박스가 나타납니다. 또한 그룹 간에 작업을 드래그 앤 드롭할 수 있게 됩니다. 체크박스는 작업 및 그룹의 표시 여부를 결정합니다. 새 그룹을 생성하거나 기존 그룹을 삭제하려면 창 상단의 해당 버튼을 누르십시오. 그런 다음 그룹 이름을 클릭하여 원하는 이름으로 변경할 수 있습니다. 그룹을 다른 위치로 드래그하거나 다른 그룹 안으로 넣을 수도 있습니다.

사용자 고유의 설정으로 새 작업을 생성하는 것도 가능합니다. 이를 위해 새 작업의 기반이 될 작업 인스턴스를 생성하고 이 창을 닫은 후 필요에 따라 작업 설정을 변경합니다. 그런 다음 기술 페이지의 팝업 메뉴에서 "사용자 작업으로 저장..."을 선택합니다. 작업이 저장될 파일 이름을 지정하는 대화 상자가 나타나면 이름을 입력하고 확인을 누르십시오. 이후 작업 생성 창을 다시 열어 추가된 작업을 원하는 그룹으로 이동할 수 있습니다.

작업의 표시 여부와 그룹 분류를 사용자 작업과 함께 활용하면 시스템을 사용자의 용도에 맞게 세밀하게 조정할 수 있습니다. 또한 다양한 용도에 맞는 여러 레이아웃을 생성할 수 있으며, 여기서는 이를 작업 구성이라고 합니다. 예를 들어 한 공작 기계에서 작업할 때는 특정 작업 세트가 필요하고, 다른 공작 기계에서는 다른 세트가 필요합니다. 현재 구성은 창 왼쪽 상단의 드롭다운 목록에서 선택합니다. 편집 모드에서 여러 구성을 생성할 수 있으며, 목록 옆에 추가 및 제거 버튼이 있습니다.

현재 구성을 제거합니다. 목록의 마지막 구성은 제거할 수 없습니다.

현재 구성에서 모든 속성을 복사하여 새 구성을 추가합니다.
