가공 순서 정의
가공 순서를 정의하기 전에 해당 순서에 대한 생산 파트, 소재 및 고정구를 지정해야 합니다. 즉, 먼저 무엇을 생산할 것인지(파트)를 정의하고, 그 다음 무엇으로부터 생산할 것인지(공작물)를 정의한 후, 마지막으로 어떻게 생산할 것인지(가공 순서)를 정의해야 합니다.
지정된 <파트>는 작업이 전체 파트를 가공하는지 또는 일부만 가공하는지에 관계없이 이후 생성되는 모든 작업에서 검사됩니다.
<공작물> 모델은 초기 및 중간 공작물을 고려하지 않고 정삭 작업만으로 파트를 가공하는 경우를 제외하면 반드시 지정해야 합니다. 공작물 모델은 솔리드여야 하며, 즉 닫힌 공간을 나타내야 합니다. 공작물을 구성하는 면은 지정된 공차를 사용하여 봉합하거나 지정된 수준으로 닫혀 있어야 합니다. 또한 곡선에서 생성된 솔리드 및 파트 주위로 스윕된 형상(예: 박스, 파트 주위 원통)을 사용하여 공작물을 정의할 수도 있습니다. 공작물은 가공 작업에 의해 수정되는 초기 소재를 정의합니다. 즉, 한 작업의 공작물은 이전 작업의 가공 결과입니다. 따라서 특정 작업을 편집하면 이후 모든 작업의 입력 데이터가 변경되어 재설정됩니다. 가공 순서의 공작물은 <시뮬레이션> 모드에서 초기 소재로도 사용됩니다.
<고정구>는 가공하지 않을 초기 제한 영역을 정의합니다. 어떤 작업에서도 고정구를 재정의하지 않으면, 이 설정은 모든 작업에 적용됩니다.
<가공 결과>는 일련의 작업으로 공작물을 가공한 후 남은 결과물입니다. 이 노드는 잔삭 재료의 시각적 확인과 작업 간 공작물 전달의 투명성을 제공하기 위해 도입되었습니다. 이 항목은 자동으로 계산되며 내용을 편집할 수 없습니다. 작업의 공구경로가 아직 생성되지 않은 경우, 해당 작업의 가공 결과는 공작물과 동일합니다.

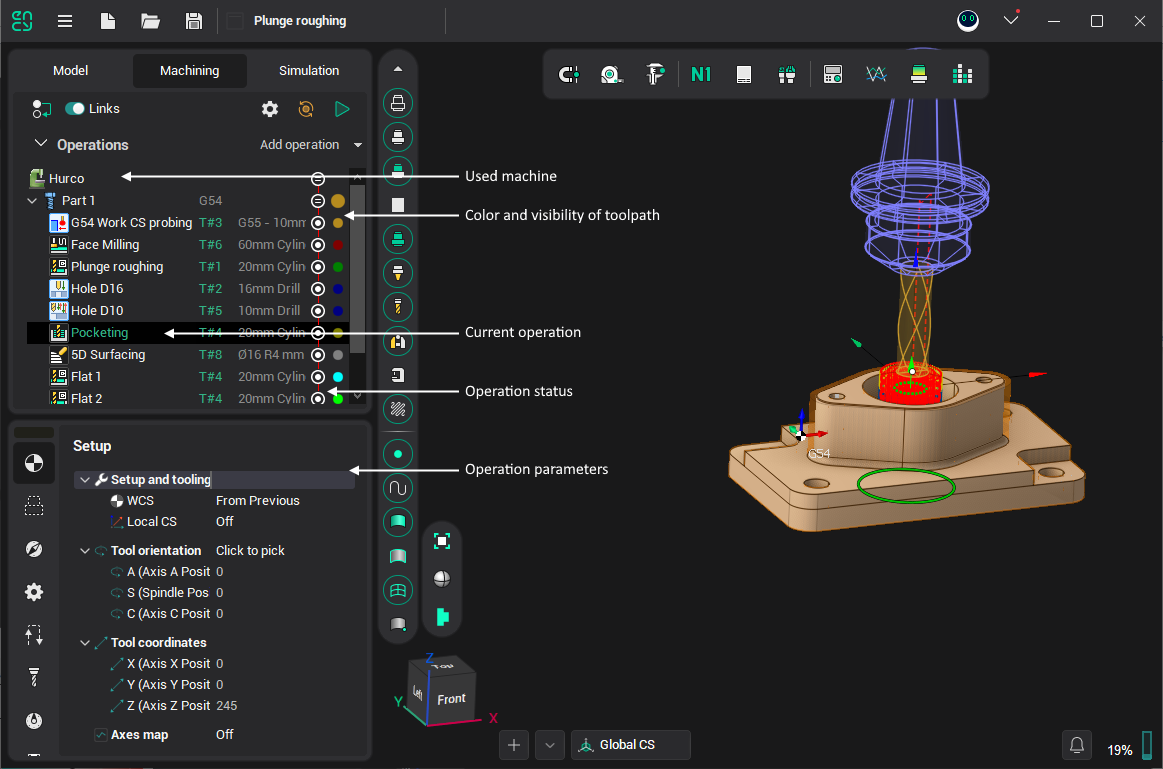

기술 모드에서 창의 상단에는 가공 작업의 구조화된 순서와 작업의 주요 파라미터에 쉽게 접근할 수 있는 노드가 표시됩니다. 하단에는 선택한 노드의 파라미터가 표시됩니다.
<추가> – 새 작업을 생성하는 대화 상자를 엽니다. 현재 작업이 그룹인 경우 해당 그룹 내부에 새 작업이 생성됩니다. 그렇지 않으면 선택한 작업 뒤에 새 작업이 삽입됩니다.
<파라미터> – 현재 작업의 파라미터 값을 편집하는 대화 상자를 엽니다: 공구, 이송 속도, 접근-퇴피, 전략.
<실행> – 현재 작업의 공구 경로 계산 프로세스를 실행합니다. 현재 작업이 그룹인 경우 내부의 모든 작업이 계산됩니다.
<초기화> – 현재 작업의 공구 경로를 초기화합니다. 현재 작업이 그룹인 경우 그룹 내 모든 작업의 공구 경로가 삭제됩니다.
현재 작업은 표준 키 또는 팝업 메뉴를 통해 삭제, 이름 변경, 복사 또는 잘라내기할 수 있습니다:
[삭제] – 현재 작업을 삭제합니다;
[Ctrl+R] – 현재 작업의 이름을 변경합니다;
[Ctrl+X] – 현재 작업을 잘라내어 클립보드에 저장합니다;
[Ctrl+C] – 현재 작업을 클립보드에 복사합니다;
[Ctrl+V] – 클립보드에서 작업을 붙여넣습니다. 작업은 현재 그룹의 끝에 추가됩니다.
마우스로 작업 트리의 구조를 변경할 수 있습니다. 원하는 작업에서 마우스 왼쪽 버튼을 누른 채 원하는 위치로 드래그하십시오.
모든 작업 옆에 아이콘이 있으며, 이 아이콘은 작업 상태를 나타냅니다:
– 작업이 비활성화됨. 이 작업은 계산되지 않으며, NC 프로그램에 출력되지 않고, 잔삭 재가공 작업 계산 시에도 고려되지 않습니다. 작업을 활성화/비활성화하려면 작업 이름을 더블 클릭하거나 작업 바로가기 메뉴에서 "활성화" 명령을 선택하십시오. 내부의 모든 작업이 비활성화된 경우 작업 그룹도 비활성화됩니다;
– 작업이 계산되지 않음 (공구경로 없음);
– 작업이 계산됨 (공구경로 있음), 시뮬레이션은 아직 수행되지 않음. 내부의 모든 작업이 계산된 경우 작업 그룹도 계산된 것으로 표시됩니다.
– 작업이 계산되고 부분 시뮬레이션이 완료됨, 시뮬레이션 오류 없음. 부분이란 공작 기계 충돌 제어 없이 시뮬레이션이 수행되었으나, 가우지 감지, 공구 홀더 충돌 및 기계 축 제한 제어는 성공적으로 수행되었음을 의미합니다.
– 작업이 계산되고 전체 시뮬레이션이 오류 없이 완료됨. 녹색 표시는 공작 기계의 충돌 제어 및 기타 모든 검사를 포함하여 시뮬레이션이 수행되었음을 의미합니다. 내부의 모든 작업이 시뮬레이션된 경우 작업 그룹도 시뮬레이션된 것으로 표시됩니다;
– 시뮬레이션 중 오류가 발견됨. 내부의 한 작업이라도 오류로 표시되면 작업 그룹도 오류로 표시됩니다. 아이콘을 클릭하면 발견된 오류에 대한 상세 정보가 포함된 작업 상태 패널이 표시됩니다.

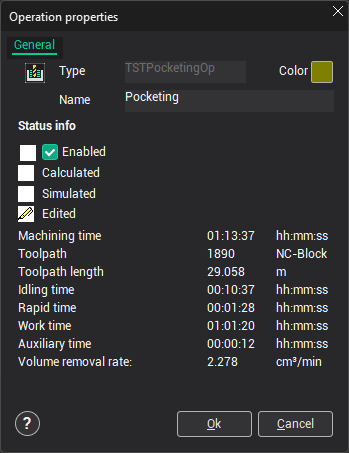

작업 상태에 대한 상세 정보는 속성 창에 표시됩니다. 작업을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 "속성:" 항목을 선택하여 열 수 있습니다.
이 창에는 작업 유형과 해당 유형에 대응하는 아이콘, 작업 이름, 공구 경로 색상이 표시됩니다. 작업이 계산된 경우 공구 경로의 명령 수와 가공 시간이 표시됩니다. 작업이 시뮬레이션된 경우 유휴, 작업, 급속 이송 및 보조 시간이 표시됩니다. 시뮬레이션 중 오류가 감지된 경우 오류에 대한 정보가 표시됩니다.
