비평면 슬라이싱
적용 분야:
이 작업은 임의의 기판 위에 모델을 출력할 수 있습니다. 비평면 슬라이서 엔진을 사용하여 비평면 적층 출력 경로를 생성합니다. 또한 추가 파라미터를 사용하여 기존의 평면 출력 경로를 생성하는 것도 가능합니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 설정하는 데 사용됩니다. 장비 위의 파트 위치 지정, 파트의 좌표계 등을 설정할 수 있습니다.자세히 보기
작업 할당:
Non-planar substrate비평면 기판. 출력용 기판 ("오프셋" 전략에만 해당)
형상. 피처. 출력할 대상 모델
속성. 비활성
삭제. 목록에서 항목을 제거합니다
전략:
슬라이싱 전략.
슬라이싱 전략을 정의합니다.
전략 유형

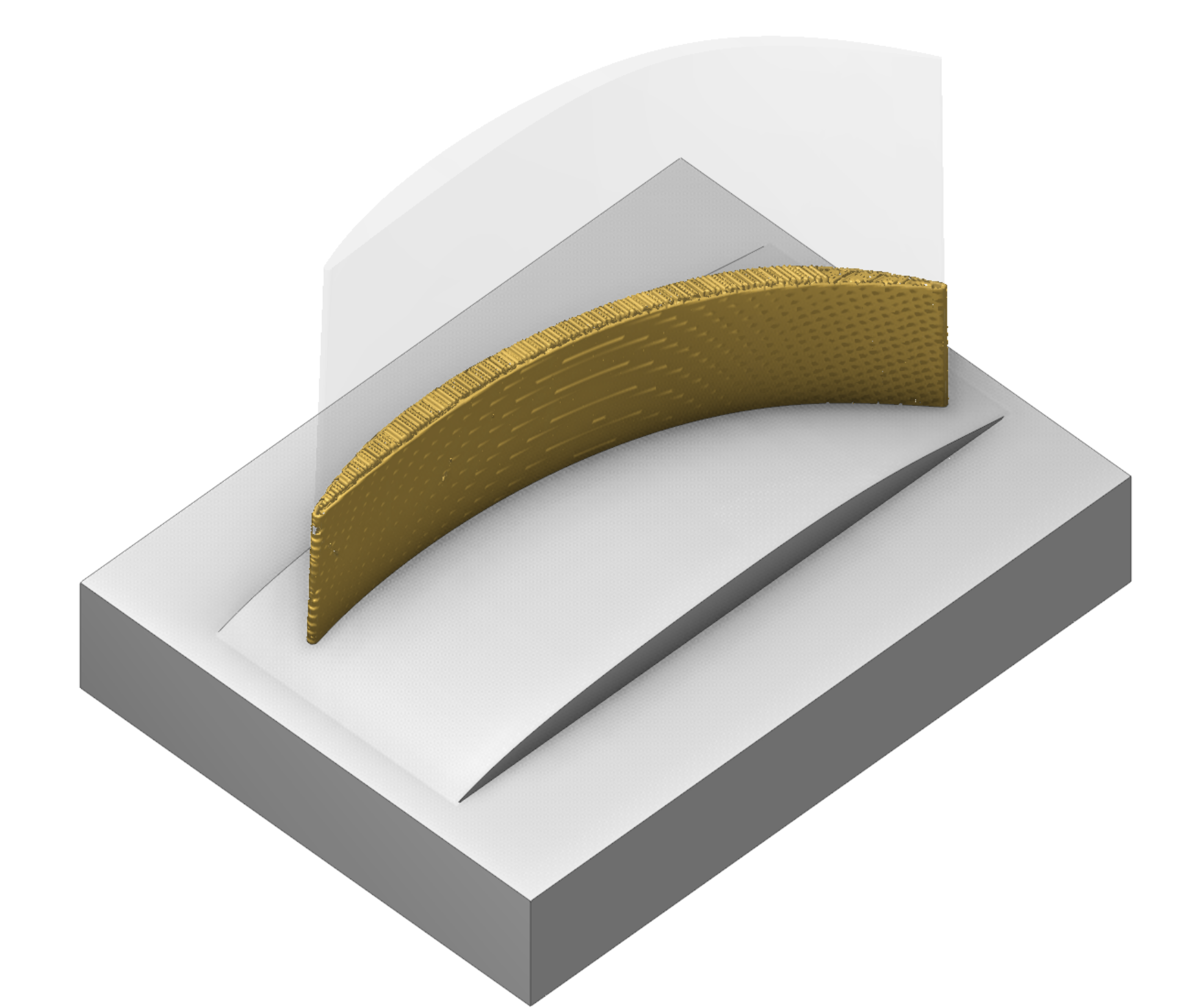

평면. 이 전략은 기존의 평면 슬라이싱을 수행하지만 다양한 슬라이싱 방향을 지원하며 공구경로 법선을 변경할 수 있습니다.

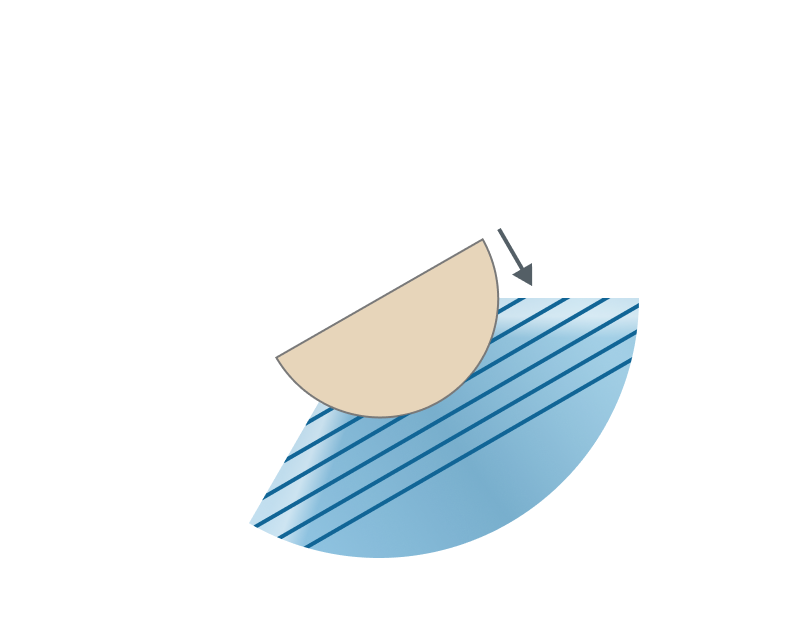

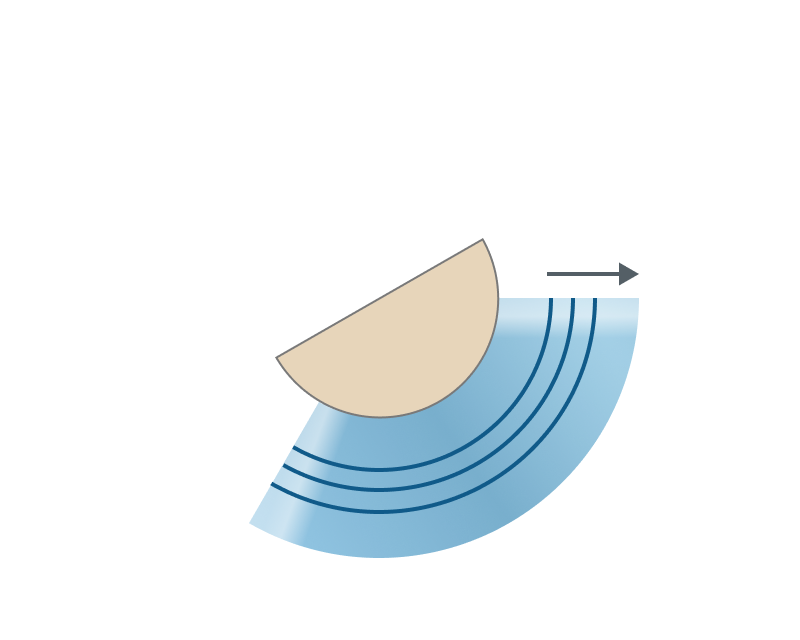

오프셋. 이 전략은 기판으로부터 오프셋 방식으로 슬라이싱을 수행하여 각 레이어 간에 일정한 레이어 높이를 유지할 수 있습니다.
공통 파라미터

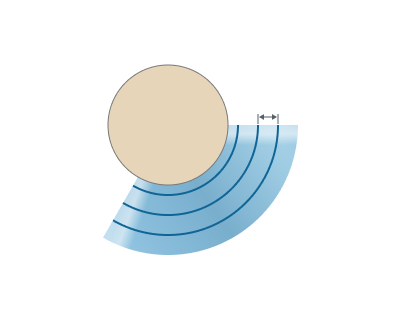

레이어 height. 레이어 높이. 각 레이어의 높이(mm). 기본값은 공구의 작업 길이(WL)에 해당합니다.

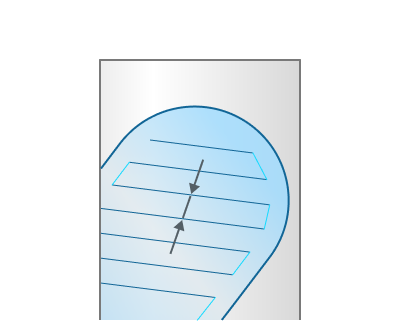

선 두께. 선 폭. 단일 선의 폭. 기본값은 공구의 직경에 해당합니다.
평면 슬라이서 파라미터

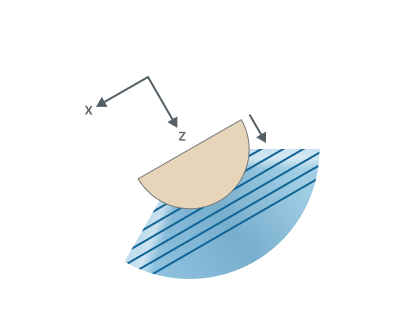

Slicing direction슬라이싱 방향. "평면" 슬라이싱 전략의 슬라이싱 방향을 지정합니다 - X, Y, Z축 또는 사용자 정의 방향.
오프셋 슬라이서 파라미터

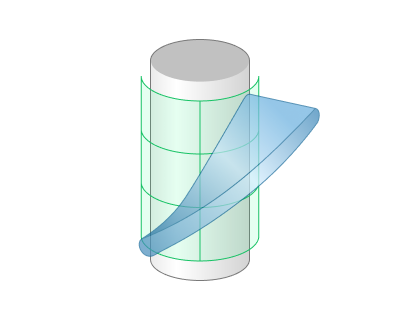

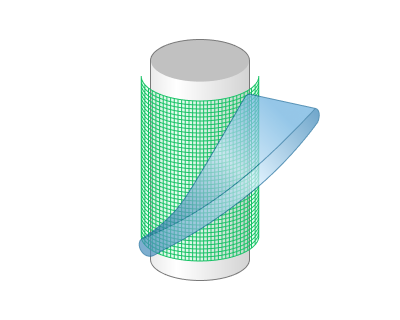

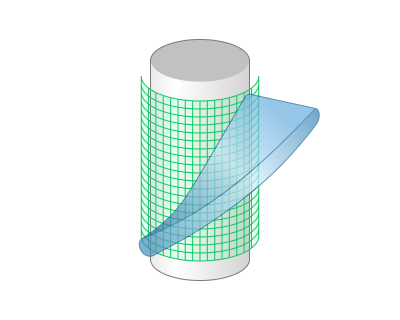

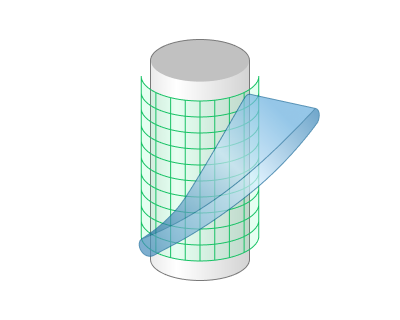

Surface resolution level. 곡면 해상도 수준. 모델을 분할하기 위해 구성되는 오프셋 곡면의 해상도 수준을 나타냅니다. 낮은 값은 빠른 결과를 제공하지만 해상도가 낮고, 높은 값은 느린 결과를 제공하지만 해상도가 높습니다.

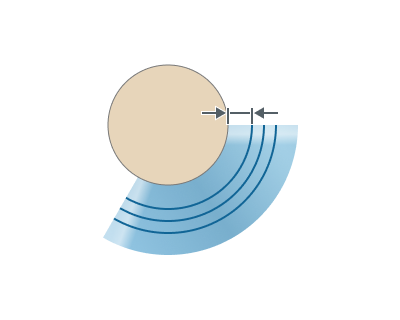

Start 오프셋. 시작 오프셋. 출력 프로세스가 시작되는 기판으로부터의 오프셋 값

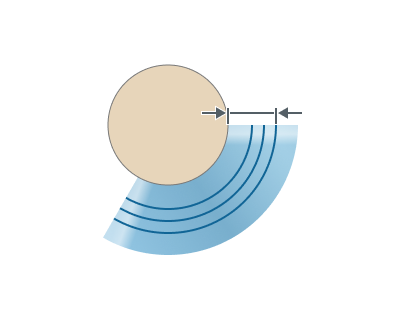

종료 오프셋. 출력 프로세스의 종료 경계를 나타내는 기판으로부터의 오프셋 값. 단, 레이어 높이 파라미터에 따라 더 일찍 중단될 수 있습니다.
내부 볼륨 출력.
선 폭 값의 절반만큼 공구 경로를 모델 내부로 오프셋합니다
내부 채움.
모델의 내부 채움을 생성하기 위한 파라미터 그룹입니다.
Infill 패턴. 내부 채움 패턴. 내부 채움 패턴을 정의합니다.

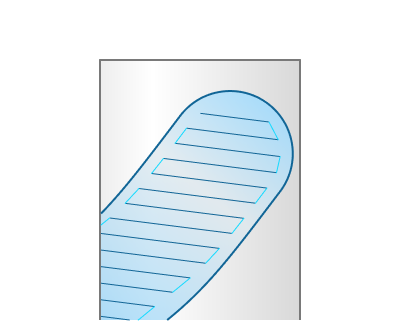

선. 직선. 이 내부 채움 패턴은 비평면 레이어를 단순한 수직 평면과 교차시켜 생성됩니다
Grid. 그리드. 이 내부 채움 패턴은 비평면 레이어를 수직 평면과 교차시켜 그리드 형태를 구성합니다
삼각형. 이 내부 채움 패턴은 비평면 레이어를 수직 평면과 교차시켜 정삼각형 형태를 구성합니다
Infill orientation. 내부 채움 방향. 3D 공간에서 내부 채움의 방향을 결정합니다.
방향. 내부 채움의 방향 벡터. 기본값은 "오프셋" 전략의 경우 공구 방향 벡터에, "평면" 전략의 경우 슬라이싱 방향 벡터에 해당합니다.

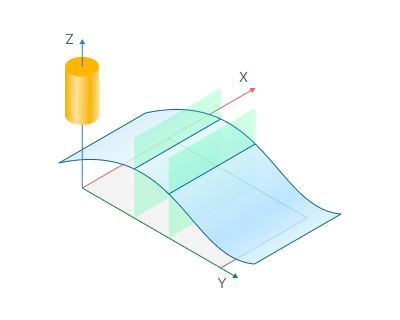

공구 방향 벡터. 공구 방향은 셋업 페이지에서 설정할 수 있습니다.자세히 보기 See 더보기
Slicing direction 벡터.슬라이싱 방향 벡터. "평면" 전략의 파라미터에서 설정할 수 있는 슬라이싱 방향 벡터에 해당합니다.
사용자 정의. 내부 채움의 법선 벡터와 회전 각도를 수동으로 설정할 수 있습니다.

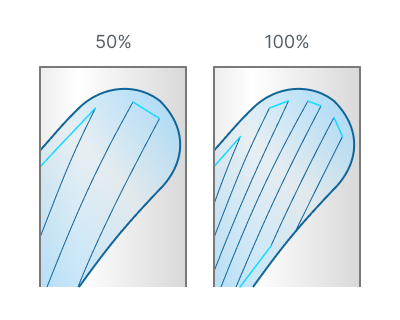

Infill density. Adjusts the density of the infill as a percentage.
Alternate lines direction. 선 방향 교대. 각 레이어마다 선 방향을 45도씩 교대합니다
이중 벽면.
추가 내부 벽면을 추가합니다.
정렬.
공구경로 정렬 및 링크 파라미터.

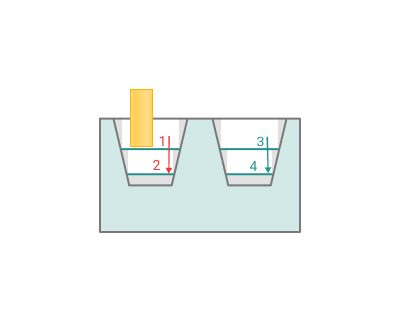

정렬 기준.
레이어 및 피처의 출력 순서를 설정할 수 있습니다.

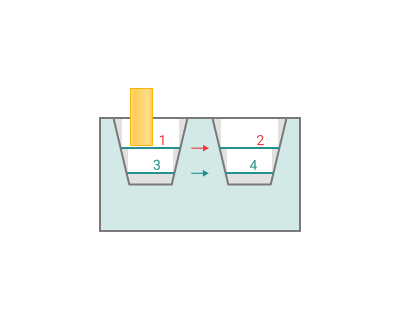

Layers레이어. 모든 피처를 레이어별로 출력할 수 있습니다.
피처. 모든 피처를 하나씩 순서대로 출력할 수 있습니다 (참고: 이 옵션을 올바르게 사용하려면 작업 할당 페이지에서 피처를 별도의 요소로 구성해야 합니다).Note: To use this option correctly, you must configure your 피처 as separate elements on the 작업 Assignment page
레이어별 분할.
이 파라미터를 사용하면 피처를 원하는 수의 레이어로 분할할 수 있습니다. "정렬 기준" 파라미터가 "피처" 옵션으로 설정된 경우에만 사용할 수 있습니다."정렬 by""피처"
Note: This 파라미터 is useful when printing 피처 by 피처 is 아님 possible due to collisions with previously printed 피처. It also helps to achieve 더보기 even heat distribution across the printed elements and to reduce residual stress.
시작점.
출력 레이어의 시작점을 결정하는 사용자 정의 규칙을 설정할 수 있습니다.
자동. 시작점이 자동으로 선택됩니다
사용자 정의 for first layers. 첫 번째 레이어 사용자 정의. 피처의 첫 번째 레이어에 대한 시작점을 수동으로 선택할 수 있습니다. 이후 레이어의 시작점은 이전 레이어 시작점과의 최근접 거리로 결정됩니다. 작업 할당 페이지에서 설정할 수 있습니다.작업 영역

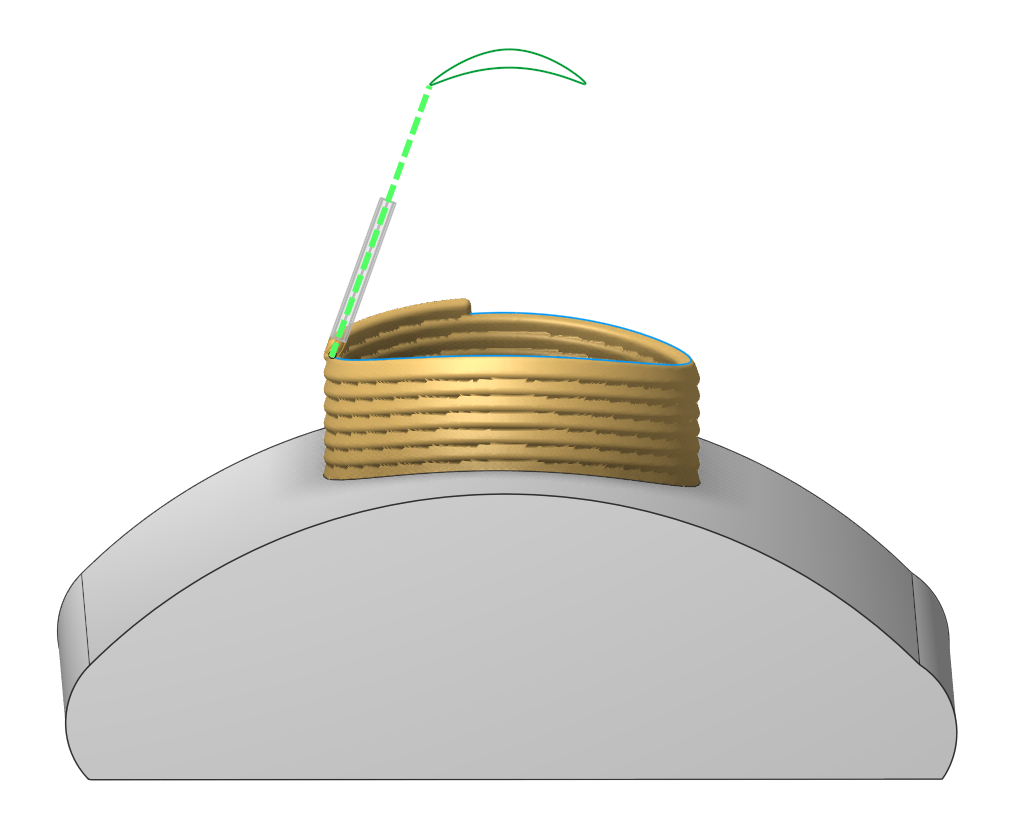

사용자 정의 for all layers. 모든 레이어 사용자 정의. 곡선을 설정하여 모든 레이어의 시작점을 지정할 수 있습니다. 이 경우 시작점은 지정된 곡선까지의 최근접 거리를 기준으로 계산됩니다. 작업 할당 페이지에서 설정할 수 있습니다.작업 영역
출력 순서.
출력 시 벽면과 내부 채움의 순서를 결정합니다.

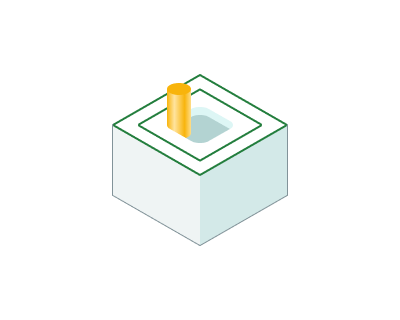

내부 to outside.안쪽에서 바깥쪽으로. 내부 채움이 먼저 출력된 후 내부 벽면과 외부 벽면이 출력됩니다.

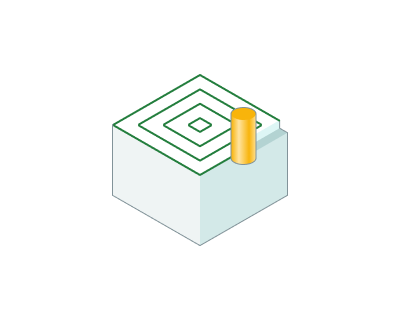

외부 to inside. 외부 벽면 will be printed first, after that inner walls and infill.
방향 교대. 출력 순서가 레이어별로 교대되며 "안쪽에서 바깥쪽으로" 순서부터 시작합니다.
공구 방향.
이 파라미터를 사용하면 원래 공구경로를 변경하지 않고 다른 공구 방향(법선)을 설정할 수 있습니다. 사용자에게 "곡면에 수직", "고정", "회전축 방향", "점 통과", "곡선 통과"의 다섯 가지 옵션이 제공됩니다. There are five options avalaible for users: "법선 to 곡면", "Fixed", "To 회전축", "을 통하여 점" and "을 통하여 곡선".

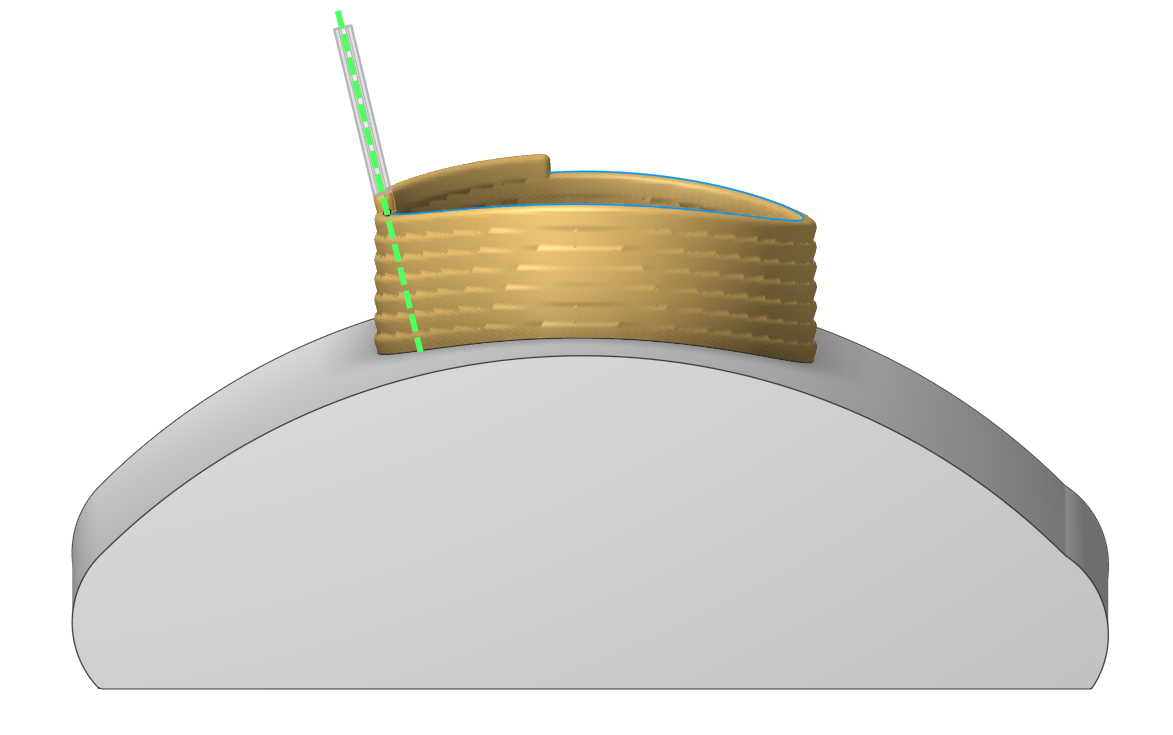

법선 to 곡면곡면에 수직.

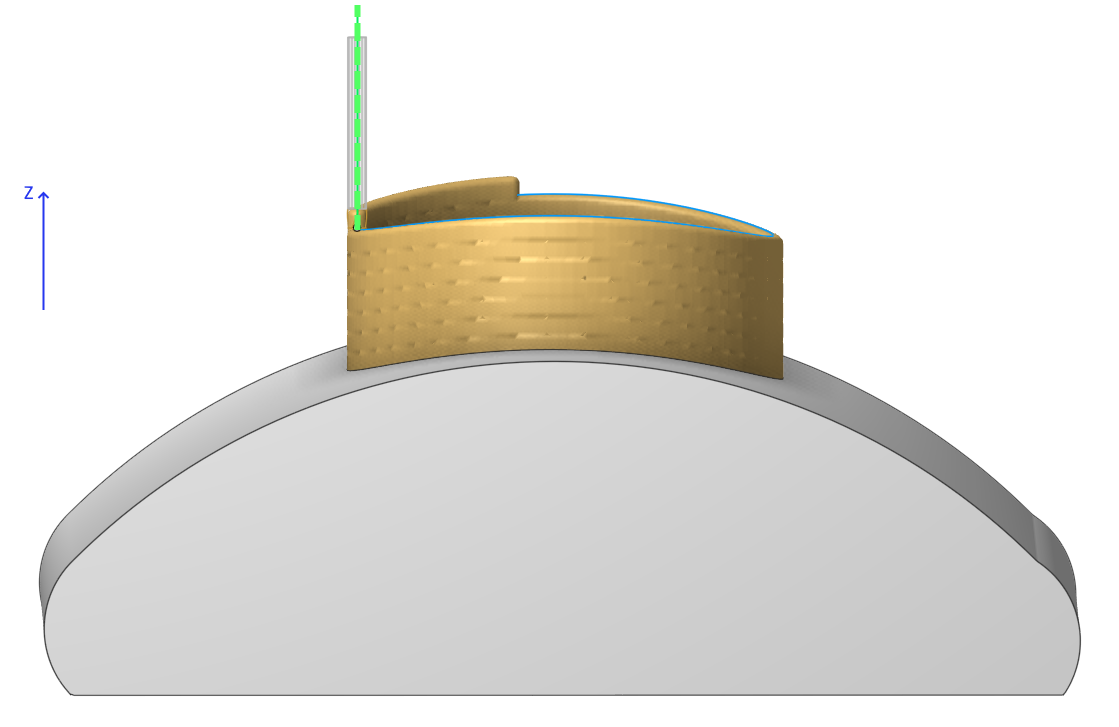

Fixed고정.

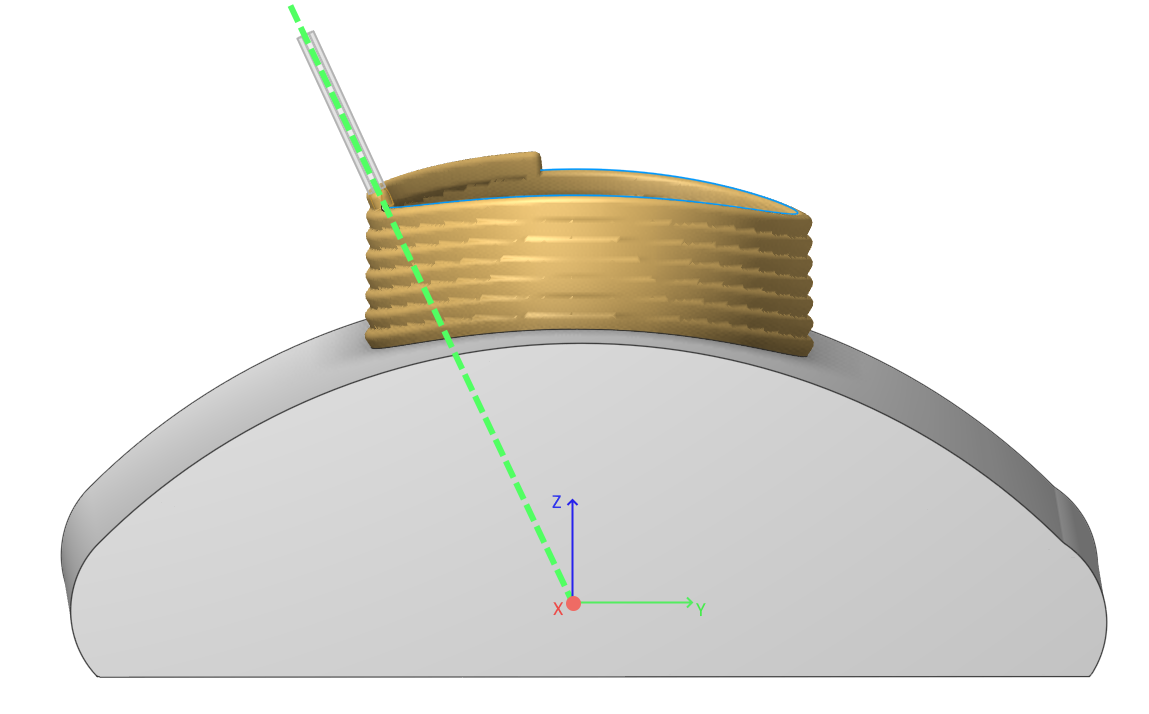

To 회전축회전축 방향.

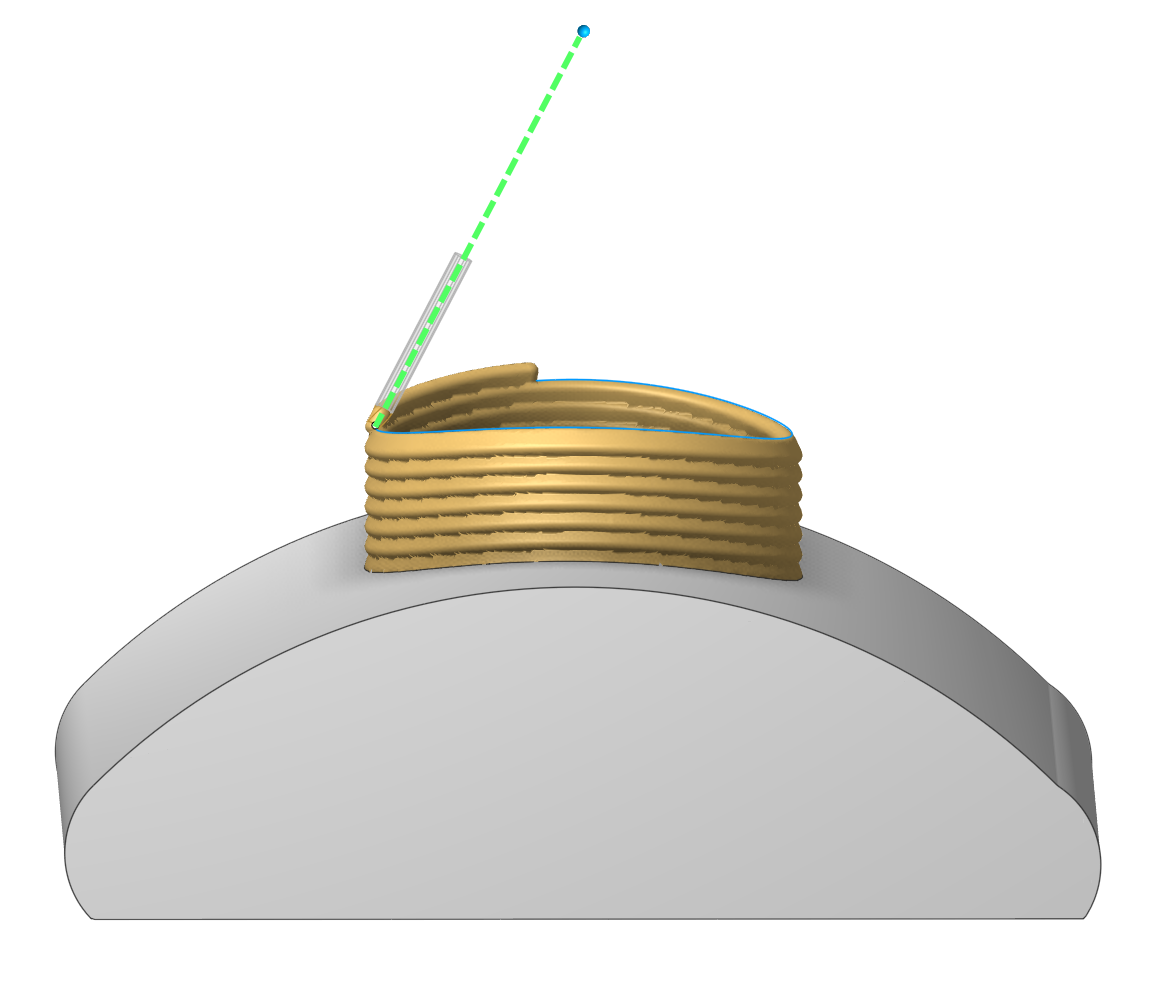

을 통하여 점점 통과.
을 통하여 곡선곡선 통과.
"공구 방향" 파라미터에 대한 자세한 정보는 "5D 곡면 가공" 작업 설명에서 확인할 수 있습니다.자세히 보기.공구 방향5D Surfacing"See 더보기.
회전 각도 제한.
When the flag is set, it specifies the limit values of the 공구's angular position relative to the specified 축. This 파라미터 그룹 works similarly to the " 5D Surfacing" 이 플래그가 설정되면 지정된 축에 대한 공구 각도 위치의 한계값을 지정합니다. 이 파라미터 그룹은 "5D 곡면 가공" 작업과 유사하게 동작합니다.자세히 보기. . See 더보기.
파라미터:
출력 보간.
보간 사용은 경로를 수정하는 주요 방법 중 하나로, 궤적의 스무딩과 점 집중도를 조정할 수 있습니다.자세히 보기.See 더보기.
최소 레이어 시간.
이 파라미터를 사용하면 단일 레이어 출력에 허용되는 최소 시간(초)을 설정할 수 있습니다.자세히 보기.See 더보기.
시뮬레이션.
시뮬레이션 출력 설정의 파라미터를 결정합니다.자세히 보기.See 더보기.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 공구 교환 점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 궤적, 변위 크기를 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화상자에서 사용자는 급속 이송 속도 값과 공구경로의 각 영역별 이송 속도 값을 정의할 수 있습니다. 또한 이 페이지에서 "코너 제어" 파라미터를 적용할 수 있습니다.자세히 보기
변환:
작업 내에서 계산된 공구 궤적에 대해 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다.자세히 보기
중요 사항
이 작업의 "배열 방식" 파라미터는 다른 작업과 다르게 동작합니다.Multiply schemebehaves differently
일반적으로 이 파라미터는 슬라이싱 결과와 레이어 간 링크/리드를 포함하여 작업의 전체 공구경로를 복제합니다.
그러나 이 작업에서는 링크 단계 이전의 슬라이싱 결과만 복제합니다.slicing result before
이를 통해 피처를 복제하고 "링크/리드" 또는 "레이어별 분할"과 같은 설정을 적용할 수 있으며, 이는 표준 복제 방법으로는 불가능합니다.링크/LeadsSplit by Layers
파트:
적층 제조에서 파트는 프린팅 공정으로 제조할 원하는 지오메트리입니다.자세히 보기
공작물:
적층 제조에서 공작물은 프린팅의 기초가 되는 기존 재료 또는 기판입니다(비어 있을 수 있음).자세히 보기
고정구:
고정구는 척, 그립, 클램프 등의 고정 보조 장치 및 기타 성격의 제한 영역을 지정하는 데 사용됩니다.자세히 보기
