공구 방향
적용 범위:
5축 포지셔닝은 셋업을 최소화하면서 여러 면에서 밀링 가공이 필요한 파트를 제조하는 편리한 방법을 제공합니다. 5축 포지셔닝은 작업 셋업 패널의 공구 방향 파라미터 섹션에서 적절한 값을 설정하여 수행합니다. 모든 밀링 작업을 사용하여 파트의 다양한 면을 가공할 수 있습니다. 장비가 파트 또는 공구 축의 회전을 허용하지 않는 경우, 파트의 고정 방식을 변경해야 합니다. CAM 시스템에서는 공구 축이 정렬되어야 할 파트 면을 클릭하여 회전축 위치를 쉽게 설정할 수 있습니다.공구 방향scheme of 파트's workholdingby clicking on the 파트 면
창 작업 원리.
특정 작업에 대해 필요한 회전축 위치의 실제 값을 설정할 수 있습니다. 공구경로를 생성하면 CLData의 접근 섹션에 회전축 포지셔닝 명령이 포함됩니다. 이후 전체 프로그램은 새로운 회전축 위치를 반영하여 생성됩니다.
공구 방향 창.
위, 아래, 전면, 후면, 왼쪽, 오른쪽. 위, 아래, 전면, 후면, 좌, 우. 표준 직교 방향 중 하나를 지정하려면 필요한 방향에 해당하는 이름의 버튼을 사용할 수 있습니다.
뷰 벡터. 그래픽 창에서 사용 중인 현재 뷰 벡터를 따라 공작 기계 축을 정렬할 수도 있습니다.
X,Y, ZX, Y, Z. 회전 벡터를 결정합니다.
측면. 이 옵션은 선택한 방향을 따르는 대신 해당 방향에 대해 공구를 측면으로 정렬하는 데 사용됩니다.
회전 각도. 추가 회전 각도입니다.
대체 솔루션. 공작 기계가 공작물에 대한 공구의 동일한 상대 위치를 여러 방법으로 제공할 수 있는 경우의 옵션입니다.

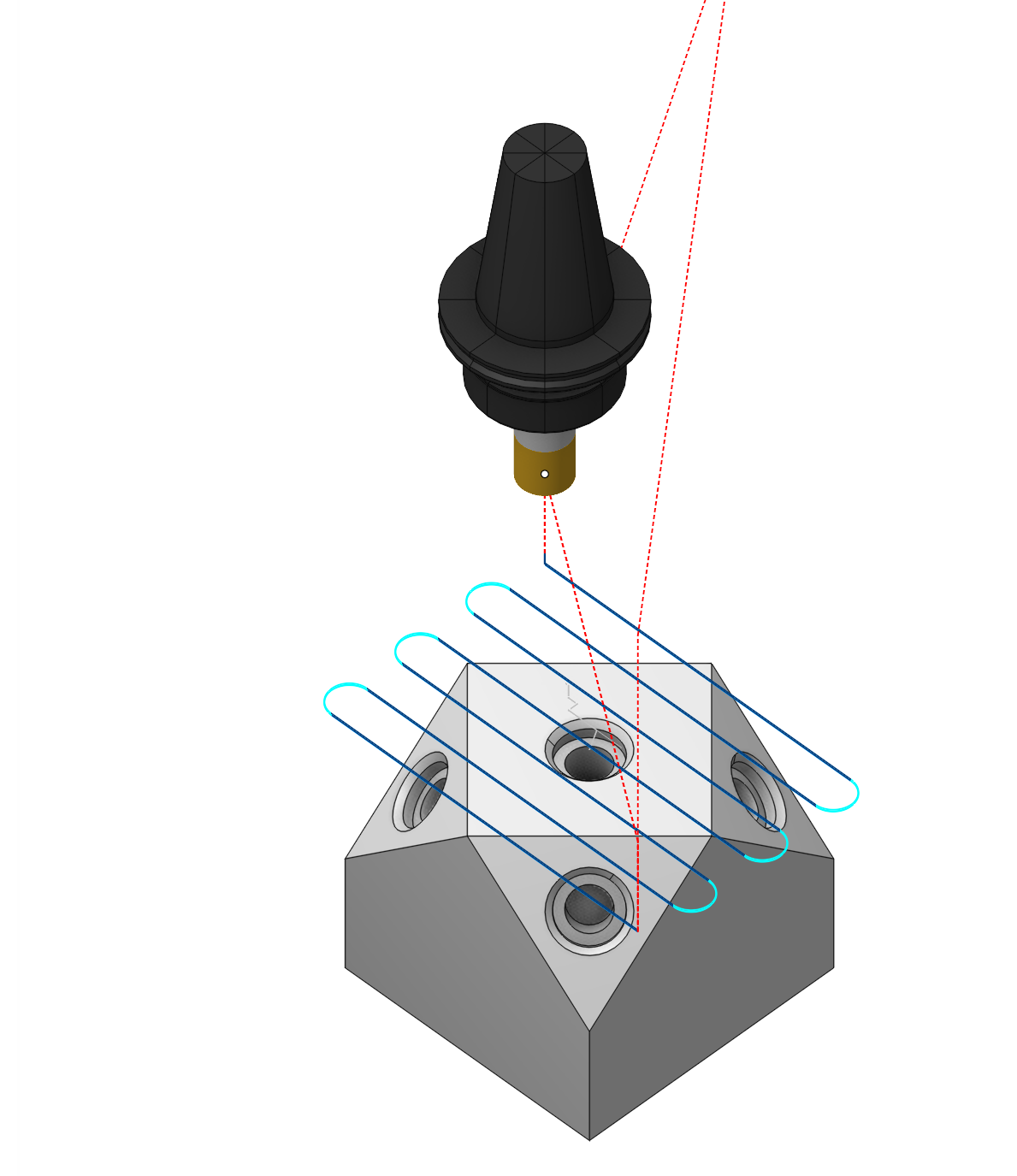

파트 면을 클릭하여 회전축 위치를 쉽게 설정할 수 있습니다.
기본적으로 작업은 공작물 좌표계(G54 - G59)에서 공구경로를 생성하지만, 셋업 패널에서 작업 로컬 좌표계 파라미터를 지정하여 이 동작을 변경할 수 있습니다.공작물 좌표계 (G54 - G59)작업 로컬 좌표계
오늘날 많은 컨트롤러에서는 5축 포지셔닝을 위해 로컬 좌표계의 정의가 필요합니다. 이 정의가 없으면 회전축 위치 변경 후 공작물 원점(G54)과 공구 세팅 점의 위치가 업데이트되지 않습니다. 즉, 컨트롤러가 기계 기구학에 대해 아무것도 모르는 것처럼 일반 3축 컨트롤러와 동일하게 동작합니다. 그러나 로컬 좌표계를 지정하면(HDH의 PLANE 기능, Sinumeric의 ROT 기능), 컨트롤러는 실제 공작물-공구 방향에 따라 공작물 원점과 공구 끝점의 위치를 업데이트합니다. 이는 다음 그림과 같습니다.
공구 방향을 변경할 때, 공작 기계가 공작물 좌표계의 위치와 공구 세팅 점을 보정할 수 있도록 로컬 좌표계를 설정하는 것이 대부분의 경우 필요합니다. 자세히 보기See 더보기

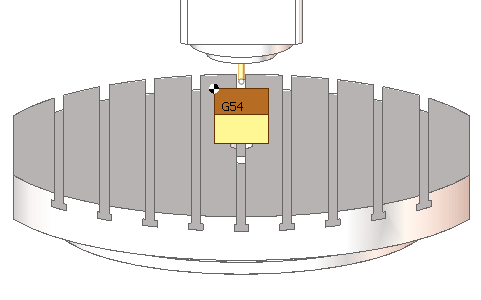

공작 기계의 시작 위치(A0 C0). G54는 공작물의 좌측 상단 모서리에 위치하며, 공구 세팅 점은 공구 끝점에 정렬됩니다.

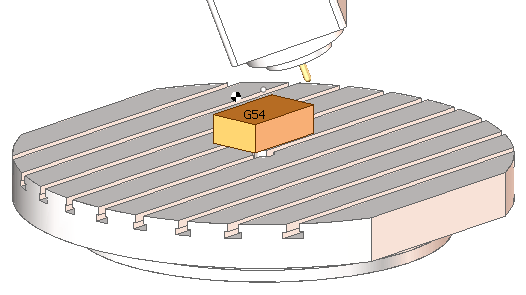

좌표계를 지정하지 않은 5축 포지셔닝 후의 공작 기계 위치(A20 C-40). 공작물 원점과 공구 세팅 점은 공간상에서 위치가 변경되지 않았지만, 공작물과 공구는 변경되었습니다. 계산된 궤적은 공작 기계 위의 공작물 위치와 공구 도달 거리에 따라 달라집니다.

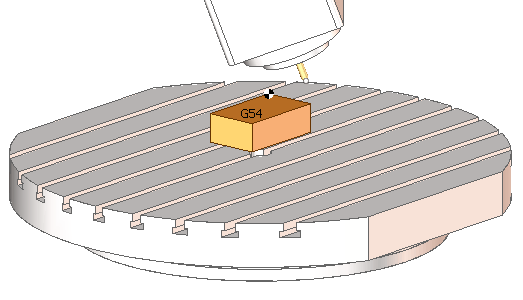

좌표계를 참조한 5축 포지셔닝 후의 공작 기계 위치(A20 C-40). G54는 다시 공작물의 좌측 상단 모서리에 위치하며, 공구 세팅 점은 다시 공구 끝점에 정렬됩니다. 계산된 제어 프로그램은 공작 기계 위의 공작물 위치와 공구 도달 거리에 무관합니다.
이러한 이유로, 대부분의 경우 좌표계 회전 기능이 장착된 장비에서는 로컬 좌표계 파라미터를 자동으로 설정하는 것이 권장됩니다. 자세한 내용은 본 매뉴얼의 로컬 좌표계 섹션을 참조하십시오.Local 좌표계
