직접 클래딩
적용 분야:

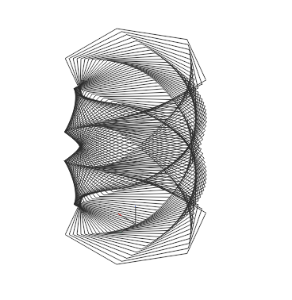

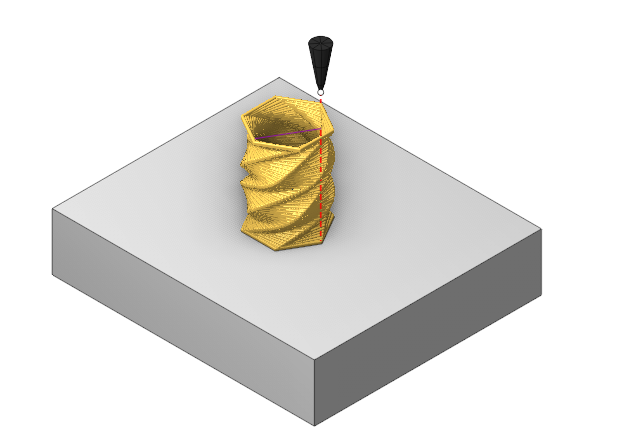

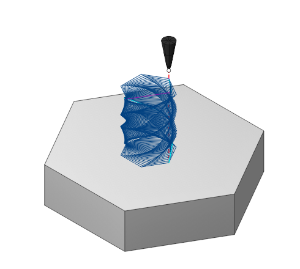

이 작업은 사전에 설정한 곡선을 따라 표면 처리를 수행합니다. 서드파티 CAD 프로그램 등 어떤 도구로든 곡선을 준비할 수 있습니다. 기본적으로 이 작업은 여러 곡선을 공구가 따라갈 경로로 변환하며, 작업 영역을 자동으로 정렬하고 구역별로 분할합니다. 레이어별 가공 모드와 나선 가공 모드 중 선택할 수 있습니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 장비 위의 파트 배치, 파트의 좌표계 등을 설정할 수 있습니다. 자세히 보기
작업 할당:
커브. 곡선. 선택한 곡선을 따라 공구경로를 설정합니다. 자세히 보기.See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
전략:
프린팅 전략.
전략 선택에 따라 정렬 그룹에서 사용 가능한 파라미터가 달라집니다.정렬
정렬.
공구경로 정렬 및 링크 파라미터.
정렬 기준.
레이어 및 피처의 프린팅 순서를 설정합니다.

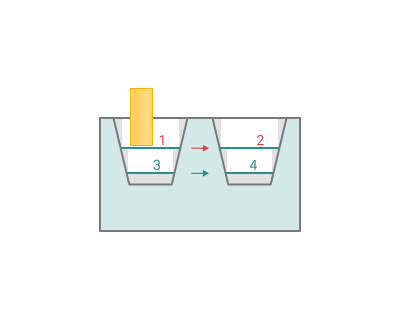

Layers레이어. 모든 피처를 레이어별로 프린팅합니다.

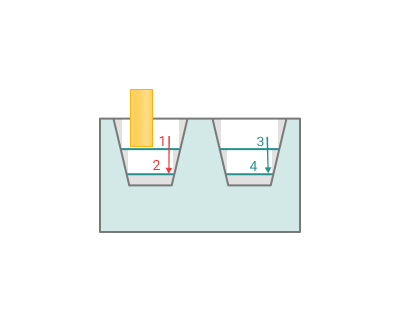

피처. 모든 피처를 하나씩 순차적으로 프린팅합니다.
Split by layers. 레이어별 분할. 피처를 원하는 수의 레이어로 분할할 수 있습니다. 정렬 기준 파라미터가 피처 옵션으로 설정된 경우에만 사용할 수 있습니다.정렬 by피처
Allow reverse direction. 역방향 허용. 단일 곡선의 가공 방향을 변경합니다.
시작점. Allows to set 사용자 정의 rules for deciding starting 점 on print layers.
Do 아님 change. The starting 점 is selected automatically.
가장 가까운. Selects the nearest 점 to the instrument
Manually. The user selects the starting 점 interactively
순서 최적화. If disabled: 순서 최적화. 비활성화 시: 추가 목록에서 곡선이 순서대로 선택됩니다.
활성화 시: 최단 거리 기준으로 곡선이 선택됩니다.
변환:
작업 내에서 계산된 공구 궤적의 좌표 변환을 수행하는 작업 파라미터 세트입니다. 자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 지정됩니다. 자세히 보기
다운로드:
최신 버전을 선택하고 Assets 섹션에서 "DirectCladdingOperationExtension.dext"를 다운로드하십시오. DirectCladdingOperationExtension.dext
https://github.com/EncySoftware/DirectCladdingOperation/releases
