클래딩 3D 작업
응용 프로그램 지역:

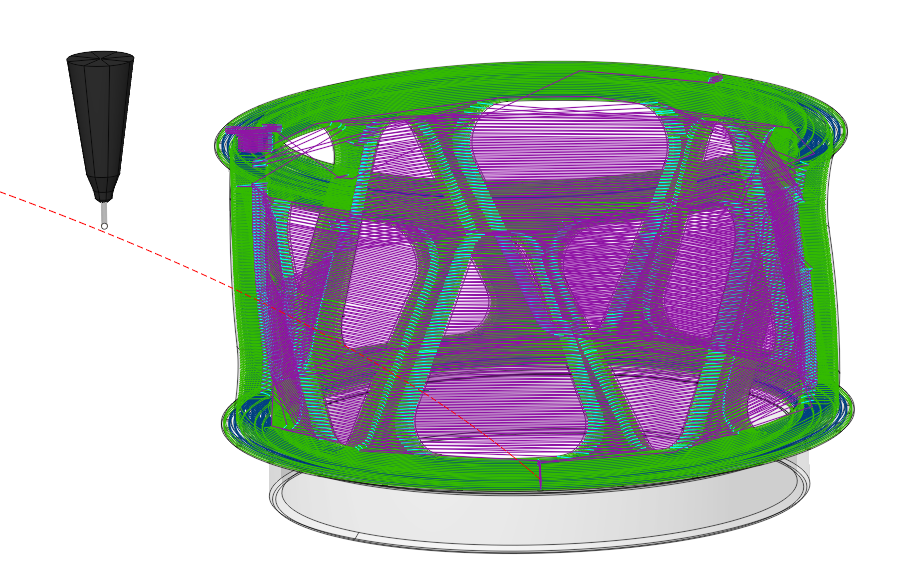

이 작업은 3D 모델을 입력으로 사용하는 적층 제조 작업입니다. 워터라인 황삭 작업과 유사하지만 아래에서 위로 진행됩니다. 소스 모델을 레이어별로 교차시키며 각 레벨의 계산된 교차 영역을 채우는 공구경로를 생성합니다. 작업에는 영역을 채우기 위한 평행 및 오프셋 전략이 있습니다. 기본적으로 전체 파트가 가공할 모델입니다. 특정 지오메트리만 성장시키려면 원하는 면을 작업 지정에 추가해야 합니다. 시스템이 정의된 지오메트리에 따라 상단 및 하단 레벨을 자동으로 채우지만, 상한 및 하한 레벨을 수동으로 제한하려면 화면에서 원하는 레벨에 위치한 지오메트리 요소를 선택한 후 각각 "상단 레벨" 또는 "하단 레벨" 버튼을 누르십시오. 상단 및 하단 레벨은 속성 검사기 창에서 수치 값으로도 설정할 수 있습니다.황삭 Waterline
작업 지정:
면. 재료 충전 영역을 제한하는 파트의 다양한 곡면을 선택합니다. 시스템은 선택한 곡면을 기반으로 경로를 계산합니다.
포켓. 포켓 바닥을 선택합니다. 시스템은 속성 항목에서 지정한 소재를 고려하여 인접 포켓 벽면을 생성합니다. 자세히 보기속성See 더보기
작업 영역. 재료 충전 영역을 정의하는 파트의 곡선 또는 모서리를 선택합니다. 자세히 보기See 더보기
제한 구역. 제한 영역. 작업 영역 외에 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다. 자세히 보기작업 ZonesRestrict ZonesSee 더보기
최상단. 상단 레벨. 모델 요소별 재료 적층의 상단 레벨을 지정합니다. 자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소별 재료 적층의 하단 레벨을 지정합니다. 자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
전략:
가공 전략.
이 파라미터 그룹을 사용하면 원하는 공구경로를 구현할 수 있습니다. 영역 클래딩 작업과 유사하게 동작합니다. 자세히 보기.지역 적층 작업See 더보기
가공 레벨:
공구 축을 따라 가공 범위를 정의합니다. 이 파라미터 그룹은 영역 클래딩 작업과 유사하게 동작합니다. 자세히 보기.지역 적층 작업See 더보기
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 트리밍 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 경로의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 지오메트리 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역을 지정하는 데 사용됩니다. 자세히 보기
