곡선 클래딩 작업
적용 분야:

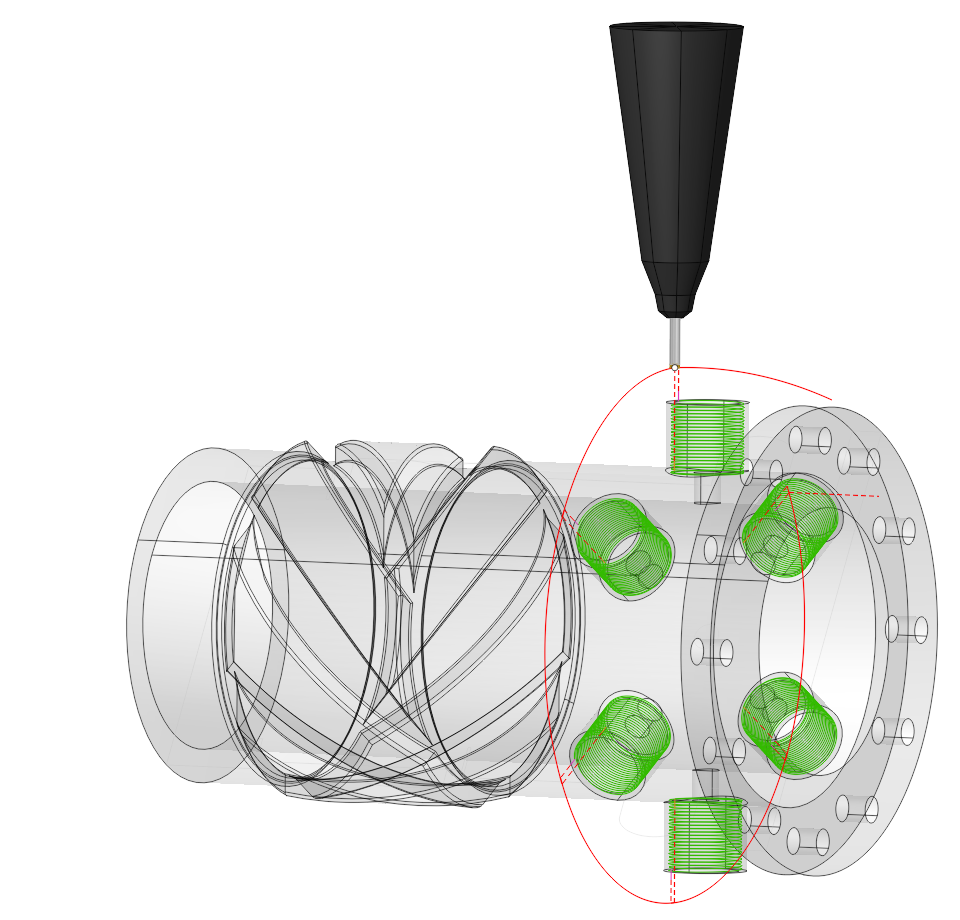

작업 지정 내에 정의된 곡선을 따라 아래에서 위로 공구경로를 생성하는 적층 작업입니다. 얇은 벽 모델에 유용합니다. 원본 곡선은 평면, 원통 또는 회전체 위에 배치할 수 있습니다. "파트에 공구경로 투영" 옵션을 활성화하면 임의 형상의 곡면 위에서도 클래딩을 수행할 수 있습니다. 레이어별 공구경로 또는 헬릭스 나선 형태로 생성할 수 있습니다.
The 작업 proceeds in several stages. Initially, specify 이 작업은 여러 단계로 진행됩니다. 먼저 클래딩을 수행할 기준 곡면을 지정합니다. 이를 위해 "기준 곡면" 버튼을 클릭한 후 화면에서 원하는 곡면을 선택합니다. 평면, 원통 또는 회전체를 선택할 수 있습니다. 시스템이 필요한 옵션을 자동으로 채우지만, 필요에 따라 기준 곡면의 속성을 조정한 후 "예"를 클릭할 수 있습니다. 다음으로 로컬 지오메트리를 지정하기 위해 화면에서 곡선 또는 3D 모델의 모서리를 원하는 영역의 둘레를 따라 선택한 후 "곡선" 버튼을 클릭하여 추가합니다. 상한 및 하한 레벨을 제한하려면 화면에서 원하는 레벨에 위치한 기하학적 요소를 선택한 후 각각 "상단 레벨" 또는 "하단 레벨" 버튼을 누릅니다. 상한 및 하한 레벨은 속성 검사기 창에서 수치로도 설정할 수 있습니다.
작업 지정:
기준 표면기준 곡면. 곡선을 투영하여 공구경로를 생성하는 기준이 되는 곡면입니다. 자세히 보기. See 더보기
커브곡선. 선택한 곡선을 따라 공구경로를 설정합니다. 자세히 보기.. See 더보기
포켓. 일반적인 각주형 또는 선삭-밀링 파트는 여러 단순 형상으로 구성됩니다. 이 작업을 간소화하기 위해 3D 모델에서 파트 요소를 인식하고 작업 영역 및 가공 레벨과 같은 기본 작업 지정 항목으로 자동 변환할 수 있습니다. 포켓 바닥면을 선택하면 시스템이 자동으로 포켓 경계를 곡선으로 사용하고 포켓 레벨에 따라 상단 및 하단 레벨을 결정합니다. 자세히 보기.상단하단 levelsSee 더보기
최상단. 상단 레벨. 모델 요소를 기준으로 재료 적층의 상단 레벨을 지정합니다. 자세히 보기.See 더보기
최하단. 하단 레벨. 모델 요소를 기준으로 재료 적층의 하단 레벨을 지정합니다. 자세히 보기.See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
전략:
가공 레벨.
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 영역 클래딩 작업과 동일하게 작동합니다. 자세히 보기.지역 적층 작업See 더보기
헬릭스 가공.
헬릭스 운동을 사용한 윤곽 가공입니다.
황삭 패스.
공구경로가 '황삭 패스' 두께만큼 평면 방향으로 오프셋됩니다. 지정된 파라미터 값과 지정된 단계 수에 따라 윤곽에 추가 패스가 생성됩니다. 이 파라미터 그룹은 2D 윤곽 가공 작업과 동일하게 작동합니다. 자세히 보기.2D 윤곽 가공 작업See 더보기
코너 스무딩.
공구 방향이 급격히 변할 때 밀링 제어 장치는 회전 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이러한 이유로 시스템에는 모델의 내부 또는 외부 코너를 정의된 반경으로 스무딩하는 공구경로 스무딩 기능이 있습니다. 이 파라미터 그룹은 2D 윤곽 가공 작업과 동일하게 작동합니다. 자세히 보기.2D 윤곽 가공 작업See 더보기
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다. 이 파라미터 그룹은 2D 윤곽 가공 작업과 동일하게 작동합니다. 자세히 보기.2D 윤곽 가공 작업See 더보기
변환.
공구경로를 변환하기 위한 대화 상자입니다. 이 파라미터 그룹은 2D 윤곽 가공 작업과 동일하게 작동합니다. 자세히 보기. 파트에 공구경로 투영 옵션이 활성화되면, 기준 곡면에서 형성된 초기 공구경로가 작업의 파트로 지정된 3D 모델에 투영됩니다.2D 윤곽 가공 작업See 더보기프로젝트 toolpaht onto the 파트
변환:
작업 내에서 계산된 공구 경로의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그리퍼, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
