클래딩 5D 작업
응용 프로그램 지역:

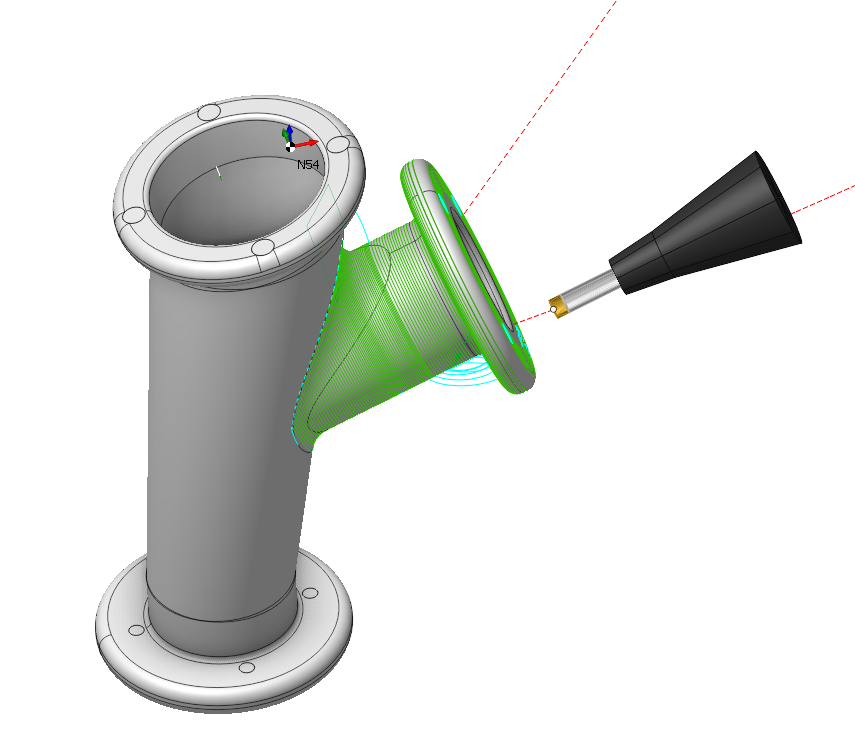

"클래딩 5D" 작업은 5D 곡면 가공 작업의 전략을 활용하여 파트 곡면에 재료 레이어를 적층할 수 있습니다. 이 작업은 5D 곡면 가공 작업을 기반으로 하되, 공구경로 구성 및 공구 방향 계획을 위한 새로운 전략을 사용합니다. 3D 모델을 기반으로 복잡한 공간 형상을 생성합니다.5D Surfacing 작업
작업 할당:
가공 표면.가공 곡면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택된 곡면을 기반으로 경로를 계산합니다.
처음 커브. For the 평행 to 커브 strategy, this 피처 specifies curves for parallel passes computations. Additionally, in the Morphing Between Two 커브 and Spiral Between Two curves strategies, it specifies the 처음 커브 . 귀하 can select one or multiple, 아님 necessarily connected, curves or edges.
제2 곡선. 두 곡선 간 모프 및 두 곡선 간 나선 전략에서 사용됩니다. 제2 곡선을 지정합니다. 하나 이상의 연결되지 않은 곡선 또는 모서리를 선택할 수 있습니다.
틸트 곡선. 공구 방향 설정을 곡선 통과로 지정할 때 공구 축 벡터가 향하는 곡선입니다.
제1 곡면. 두 곡면 간 모프 및 두 곡면 간 나선 전략에서 제1 곡면으로 사용되며, 모프 과정을 통해 공구경로 라인을 생성합니다.
제2 곡면. 두 곡면 간 모프 및 두 곡면 간 나선 전략에서 제2 곡면으로 사용되며, 모프 과정을 통해 공구경로 라인을 생성합니다.
투영용 곡면. 전략 탭에서 파트에 공구경로 투영 옵션을 활성화할 때 공구경로가 전사되는 가공 대상 곡면입니다.
작업 영역. 작업 영역을 사용하여 지정된 2D 구속 영역 외부의 패스를 트림합니다. 구속 영역의 평면은 초기 공구 방향에 의해 정의됩니다. 자세히 보기.See 더보기
제한 구역. 제한 영역. 작업 영역 외에 곡선 및 모서리로 구성된 제한 영역 지오메트리를 사용하여 현재 작업에서 가공을 피해야 할 공작물 영역을 지정할 수 있습니다. 자세히 보기작업 ZonesRestrict Zones hould avoid See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
전략:
전략:
이 파라미터를 사용하여 원하는 공구경로를 설정할 수 있습니다:
유형 of 전략:
Spiral Between Two curves두 곡선 간 나선. 먼저 5D 곡면 가공 작업의 모프 전략과 같이 예비 패스가 생성됩니다. 자세히 보기. 그런 다음 각 패스가 끝 부분에 가까워지면서 다음 패스로 점진적으로 상승하여 나선으로 변환됩니다.Morph5D Surfacing 작업See 더보기.

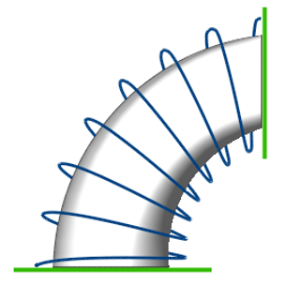

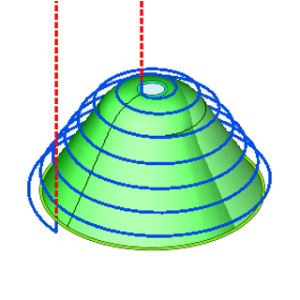

Spiral Between Two 표면두 곡면 간 나선. 공구 경로가 나선 형태로 생성되며, 제1 곡면에서 시작하여 제2 곡면에서 끝나고 가공 곡면의 윤곽을 따라 감싸는 형태입니다.처음 SurfaceSecond Surface가공 표면
기타 전략은 5D 곡면 가공 작업과 동일합니다. 자세히 보기.5D Surfacing 작업See 더보기.

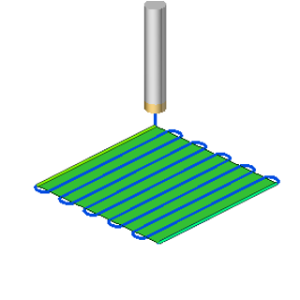

스텝. 한 번의 패스로 적층되는 재료의 두께입니다.
적응형 스텝. This 파라미터 adjusts the distances between 공구 passes according to the curvature 반경 of the 곡면 to maintain uniform 스캘럽 height after 곡면 가공. See 더보기.
오프셋 작업 표면작업 곡면 오프셋. 플래그가 활성화되면 시스템이 공구 반경을 고려하여 공구경로를 생성합니다.
공구 중심 기반 계산. 플래그를 활성화하면 3축 가공의 경우 공구 프로파일만큼, 5축 가공의 경우 곡면 법선 방향으로 공구 반경만큼 가공 곡면을 오프셋한 후 이 오프셋 곡면에서 공구경로 곡선을 계산하는 모드로 전환됩니다. 다른 모드에서는 시스템이 먼저 가공 곡면 위의 곡선으로 공구 경로를 생성한 다음, 가공 곡면과의 공구 접촉점이 일정하게 유지되도록 계산된 곡선에 대해 공구를 배치하고 방향을 설정합니다.
Comparison of the 공구경로 based on the center and the 공구 contact 점:
Calculation based on 공구 contact 점:
이 모드에서는 먼저 가공 곡면에서 곡선을 계산하여 작업 패스를 생성한 다음, 가공 곡면과의 공구 접촉점이 동일하게 유지되도록 계산된 곡선에 대해 공구를 배치하고 방향을 설정합니다. 예를 들어 매끄러운 곡면을 가공하거나 측면 밀링 가공 시에 적합합니다.
Calculation based on 공구 center:
이 모드에서는 3축 가공의 경우 공구 형상만큼, 5축 가공의 경우 곡면 법선 방향으로 공구 반경만큼 가공 곡면을 먼저 오프셋한 후 오프셋 곡면의 단면을 계산하여 작업 패스를 생성합니다. 예를 들어 평면 평행 전략의 경우 생성된 작업 패스가 모두 평행한 평면 위에 놓이게 됩니다. 이 모드의 또 다른 장점은 곡면 자체뿐만 아니라 가공 곡면 사이의 모서리도 고려된다는 점입니다.
적층 측면클래딩 방향. 이 파라미터는 작업 할당의 지오메트리에 대한 공구경로 라인의 위치를 제어합니다. 작업 곡면 오프셋 파라미터가 활성화되어 있을 때 작동합니다.오프셋 job surfaces

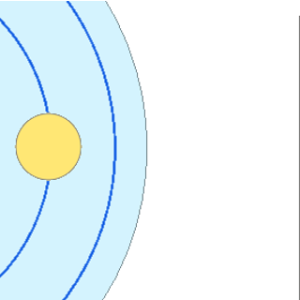

내부내측. 공구경로가 작업 할당 내측에 생성됩니다.

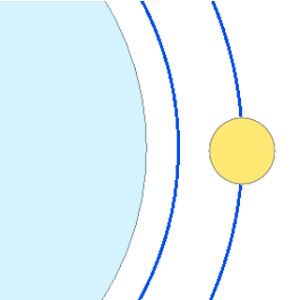

외부외측. 공구경로가 작업 할당 외측에 생성됩니다.

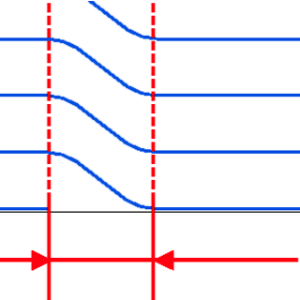

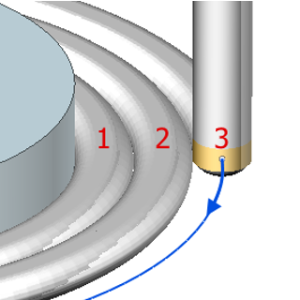

오버랩 방지 갭. 폐곡선 가공 시 레이어 오버랩을 방지하기 위해 윤곽의 시작과 끝 접합부에 갭을 남깁니다. 갭은 용융 스폿의 직경과 대략 같아야 합니다. 이를 통해 동일한 위치를 공구가 여러 번 통과하여 레이어 높이가 지정된 크기를 초과하는 것을 방지합니다. 이를 위해 각 곡선의 끝에서 지정된 값만큼 공구경로가 단축됩니다. When processing a closed 윤곽, leave a 갭 at the junction of the start and end of the 윤곽 to prevent 레이어 오버랩. The 갭 should be approximately equal to the 직경 of the
전략의 기타 속성은 5D 곡면 가공 작업의 전략 파라미터와 동일합니다. 자세히 보기.전략전략5D Surfacing 작업See 더보기.
공구 방향:
공구 축 방향을 제어합니다.
수직 to 통과 평면. The 공구 축 is perpendicular to the 중간 평면 of the pass.

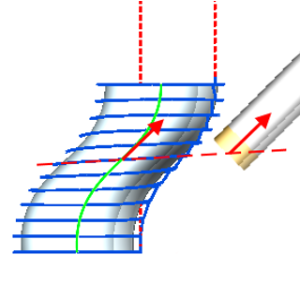

곡선을 따라. 공구 축이 패스의 중간 평면과 교차하는 점에서 틸트 곡선의 접선 방향으로 설정됩니다.
기타 공구 방향 전략 및 해당 파라미터는 5D 곡면 가공 작업의 공구 방향 전략과 동일합니다. 자세히 보기.
추가 패스.
초기 및 최종 레이어에 대해 특정 가공 조건을 설정할 수 있습니다: 적층 높이 및 레이어의 이송 속도(속도 페이지에서 설정)속도

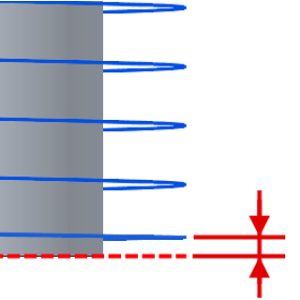

제1 스텝. 첫 번째 레이어가 지정된 스텝으로 실행됩니다. 예를 들어 기판에 대한 접착력을 향상시키기 위해 필요할 수 있습니다.

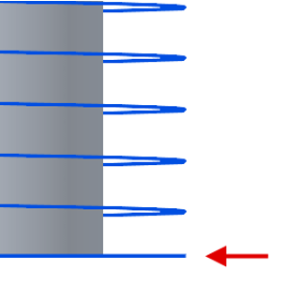

Start planar pass.평면 패스 시작. 상승 나선 이전에 초기 평면에서 곡선을 따라 완전한 패스가 한 번 실행됩니다.

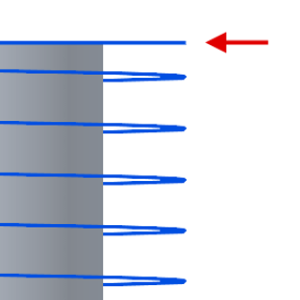

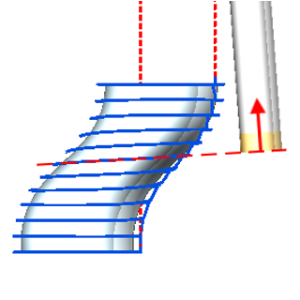

Final planar pass최종 평면 패스. 나선 경로의 마지막 구간이 최종 평면에서 평면 곡선으로 실행됩니다.
모서리 방향
이 옵션을 활성화하려면 공구 중심 기반 계산 파라미터를 활성화하십시오. 이 옵션은 작업 할당에서 선택된 곡선에 인접한 두 면 중 하나를 선택합니다. 시스템은 공구 중심 경로 계산 시 선택된 면의 법선 방향으로 가공 곡면을 오프셋합니다.계산 Based on 공구 중심
곡선 방향.
작업 패스를 따른 공구 이동 방향을 지정합니다.
앞으로정방향. 정방향으로만 클래딩이 수행됩니다.
뒤로역방향. 역방향으로만 클래딩이 수행됩니다.
모두. 양방향. 양방향으로 클래딩이 수행됩니다.
정렬:
곡면 가공 시 공구경로 패스의 순서를 제어합니다. 이 파라미터 그룹은 5D 곡면 가공 작업과 동일하게 작동합니다. 자세히 보기.
회전 각도 제한:
When the flag is set, it specifies the limit values of the 공구's angular position relative to the specified 축. This 파라미터 그룹 works similarly to the 5D Surfacing 작업 . See 더보기 .
작업 영역.
Enables additional modification of the working area initially selected on the 작업 영역 탭. This 파라미터 그룹 works similarly to the 5D Surfacing 작업 . See 더보기 .
코너 스무딩.
When there is a sudden change of the 공구 direction, the 밀링 control performs deceleration before starting the turn, and then accelerates again. This fact can lead to vibrations and high 공구 and 밀링 공작 기계 wear. The problem can be solved if the 공구경로 has very few or no breaks. For this reason, in the system there is the 공구경로 smoothing function using the defined 반경 for 가공 inner or outer corners of the model. This 파라미터 그룹 works similarly to the 5D Surfacing 작업 . See 더보기 .
솔리드 모델.
이 옵션은 내벽과 외벽을 자동으로 분류합니다. 모델은 반드시 솔리드여야 합니다!

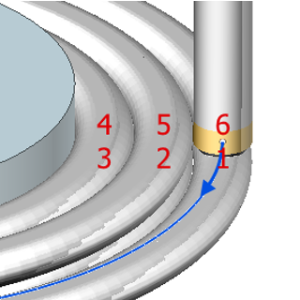

모델의 내벽 및 외벽 형성을 위한 패스를 엄격한 순서로 실행하려면 플래그를 설정하십시오.
황삭 패스.
공구경로가 평면에서 황삭 패스 두께만큼 오프셋됩니다. 파라미터에 지정된 값과 지정된 스텝 수로 윤곽에 추가 패스가 생성됩니다.
Constant 스텝 in XY 평면XY 평면 등간격 스텝. X축 및 Y축 모두에서 XY 평면에 대한 스텝 투영이 동일하게 유지되도록 경로를 형성합니다. XY 평면에 대해 각도가 있는 공구 패스를 형성할 때 이 옵션을 사용하십시오.

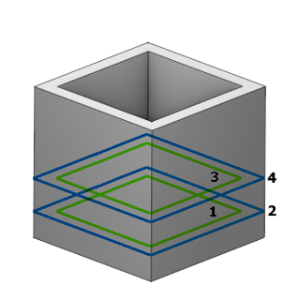

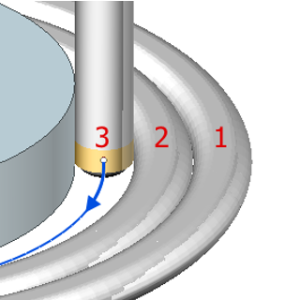

Passes order.패스 순서. 클래딩 순서를 외측에서 내측으로 또는 내측에서 외측으로 선택합니다.
내부 to 외부내측에서 외측으로. 내측에서 시작하여 외측으로 이동하면서 클래딩 패스를 수행합니다.
외부 to 내부외측에서 내측으로. 외측에서 시작하여 내측으로 이동하면서 클래딩 패스를 수행합니다.

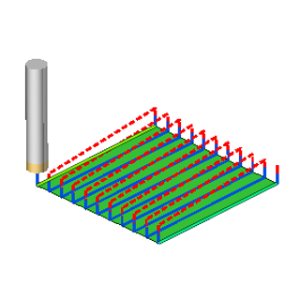

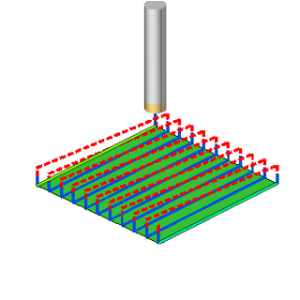

지그재그. 이 옵션이 활성화되면 각 후속 레이어에서 이전 레이어에 대해 황삭 패스의 방향이 반전됩니다. 이를 통해 끊김 없는 공구경로, 즉 재료 공급을 중단하고 급속 이송으로 전환할 필요가 없는 공구경로를 얻을 수 있습니다.
황삭 패스의 기타 속성은 5D 곡면 가공 작업의 황삭 패스 파라미터와 동일합니다. 자세히 보기.황삭 Passes 황삭 Passes 5D Surfacing 작업See 더보기.
파트에 공구경로 투영:
By setting the flag, the system generates 공구 paths for processing the surfaces identified as 표면 for Projection in the 작업 Assignment by mapping the 경로 derived from the 가공 Surface onto the 표면 for Projection. This 파라미터 그룹 works similarly to the 5D Surfacing 작업 . See 더보기 .
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 이 파라미터 그룹은 5D 곡면 가공 작업과 동일하게 작동합니다. 자세히 보기.
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 경로의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치 및 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
