적용 범위:

셋업 탭은 프로젝트의 기본 파라미터를 설정하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트의 좌표계 설정 등이 포함됩니다.

셋업 및 공구 장착.

Click here to expand..

공작물 커넥터. 공작 기계의 공작물 고정 지점 목록입니다(고정 테이블, 회전 테이블, 좌측 척 등). 고정 시스템의 배치와 위치는 공작 기계의 기구학 구성 시 결정됩니다.

공작물 설정. 공작물 셋업. 장비 위의 파트 위치를 결정합니다. 자세히 보기. See 더보기

기준 설정. The same as 공작물 설정 but for robots.

작업 좌표계. 공작물 좌표계(작업 좌표계, G54 – G59)는 공작물 위의 NC 프로그램 원점을 정의합니다. 자세히 보기See 더보기

베이스. The same as 작업 좌표계 but for robots.

공구 중심점 관리. 공작물 좌표계를 공작물과 함께 연속 회전하는 모드입니다. 연속 5축 가공에 사용됩니다(CNC 컨트롤러가 해당 모드를 지원하는 경우).

로컬 좌표계. 공작물 좌표계에 대해 추가로 오프셋 및 회전된 좌표계 내에서 경로를 생성할 수 있습니다. 예를 들어, 공작물 좌표계에 대해 경사진 포켓을 가공하는 프로그램은 포켓의 경사에 맞춘 로컬 좌표계에서 생성하면 훨씬 간단해집니다. 이 방법은 위치 결정 5축(3+2) 가공에 사용됩니다. '자동' 값을 선택하면 로컬 좌표계의 Z축 방향이 공구 회전축 방향으로 자동 설정되며, 이는 공구 방향 그룹의 파라미터로 정의됩니다. 자세히 보기See 더보기

공구 커넥터. Determines the interchangeable 노드 for installing the 공구.

시뮬레이션 방법.

모델링 방법을 변경합니다. 각 모드에는 고유한 장단점이 있습니다. '복셀 5D'가 기본 모드입니다. 빠른 모델링이 가능하며, '솔리드' 모델링은 시간이 더 걸리지만 더 높은 정밀도를 제공합니다. 예를 들어, 큰 파트에서 작은 구멍을 가공할 때는 '솔리드' 모델링을 선택해야 합니다.

Click here to expand..

솔리드. 솔리드 시뮬레이션 방법은 공작물 모델을 폴리곤 솔리드로 표현합니다. 자세히 보기See 더보기

복셀. A 복셀 모델 is a representation of objects as a three-dimensional array of volumetric (cubic) elements. Applicable for 3-축 작업.

복셀 5D. 복셀 모델은 객체를 3차원 체적(큐브) 요소 배열로 표현한 것입니다. 3축 작업과 그 이상의 축을 사용하는 작업 모두에 적용 가능합니다. Applicable for both 3-축 작업 and 작업 involving a higher number of axes.

모델 해상도. 복셀 모델링에서 모델 해상도는 모델의 정밀도를 나타냅니다. 높은 해상도는 더 세밀한 디테일을 제공하고, 낮은 해상도는 디테일을 다소 희생하는 대신 더 빠른 처리 속도와 작은 파일 크기를 우선합니다.

낮은. 낮음. 낮은 해상도는 빠른 시뮬레이션 속도로 낮은 모델 정밀도를 제공합니다.

표준. Medium 표준. 중간 해상도는 중간 시뮬레이션 속도로 중간 모델 정밀도를 제공합니다. edium edium

Hight. 높음. 높은 해상도는 느린 시뮬레이션 속도로 높은 모델 정밀도를 제공합니다.

과절삭 detection 공차. 가우지 검출 공차. 공구가 지정된 임계값을 초과하여 파트를 절삭하는 경로 상의 프레임에 느낌표를 표시합니다.

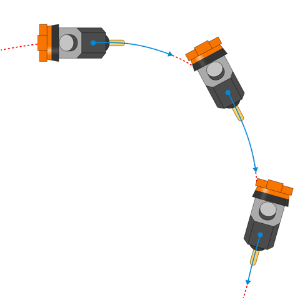

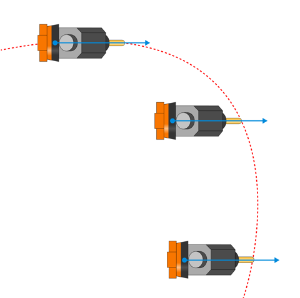

공구 방향.

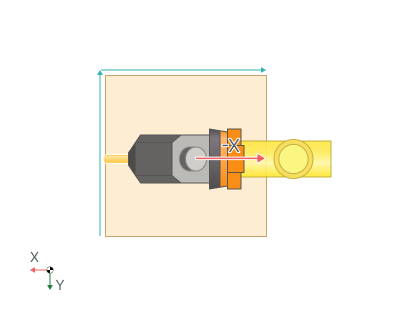

It determines the orientation direction of the 공구. See 더보기

이 그룹은 주 회전축을 지정합니다.

작업 좌표계 내 공구 좌표

이 탭은 기하학적 좌표계를 표시합니다. 괄호 안에는 특정 축을 따른 이동에 해당하는 물리적 축의 이름이 표시됩니다.

선형 물리적 축

해당 축의 물리적 원점(해당 축의 끝단 센서)에 대한 공작 기계 선형 축의 좌표값입니다. 여기에는 작업 좌표계 내 공구 좌표에 포함되지 않는 모든 주요 물리적 축 좌표가 표시됩니다.

기타 축

이 그룹은 척 조의 이동과 관련된 축 등 보조 축을 지정합니다.

축 맵

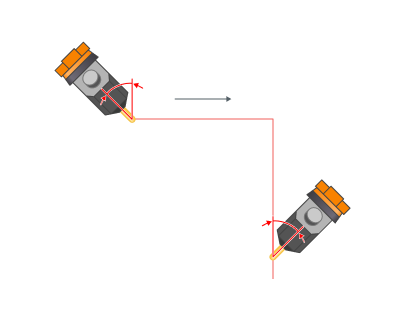

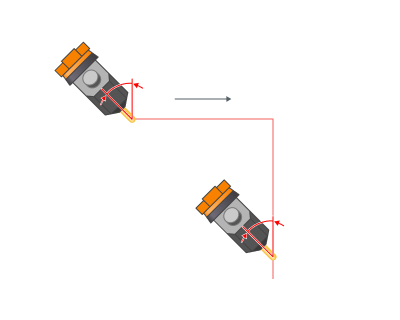

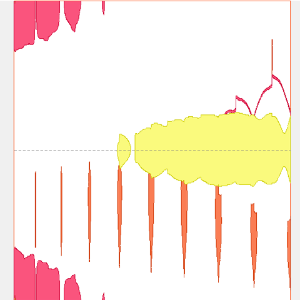

축 맵을 사용하면 로봇의 과잉 자유도(6번째 축, 레일 축, 회전 테이블 축)에 대한 수동 제어 법칙을 정의하고 자동 제어 법칙을 미세 조정할 수 있습니다. 이 기능은 축 맵 파라미터 옆의 말줄임표 버튼을 눌러 사용할 수 있습니다. 가공을 최적화하기 위해 장비의 사용 가능한 축 간에 전환할 수 있습니다.Axes Map

Click here to expand..

Mapping is applicable for robots( See 더보기 ) and 5-축 machines ( See 더보기 ) .

6번째 축 제어

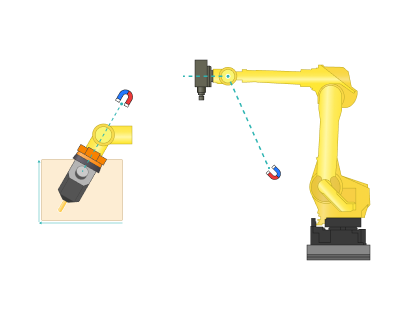

축 방향 공구(밀링, 빔, 제트)를 위치시키려면 5개의 자유도가 필요합니다. 표준 산업용 로봇은 6개의 축을 가지고 있습니다. 공구가 로봇 최종 관절의 회전축과 정렬되지 않은 경우, 공구를 자체 축 주위로 회전시켜 특정 지점에 로봇을 정확히 위치시킬 수 있는 무한한 가능성이 있습니다. 이를 통해 접근이 어려운 영역에 대한 유연성이 향상되고, 다양한 기구학적 특이점을 회피하며, 장비 구성 요소 간의 기계적 충돌을 방지할 수 있습니다. 자세히 보기See 더보기

Click here to expand..

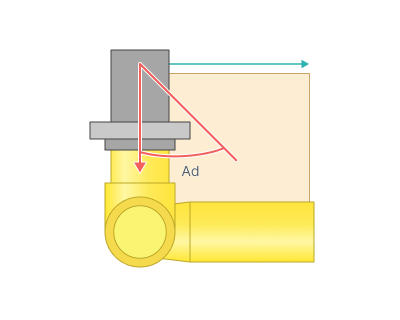

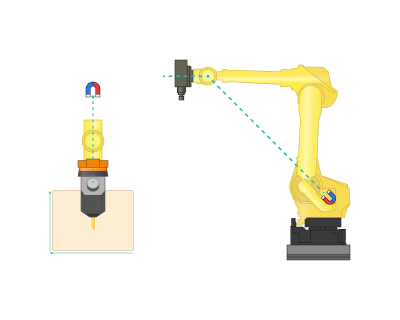

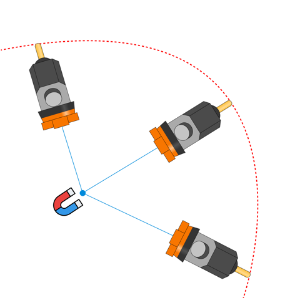

다이렉트 to 점.

이 모드에서는 가공 중 5번째 축과 6번째 축의 교차점을 최소 거리로 끌어당기는 3D 점을 지정합니다.
