공작물 좌표계 (G54 - G59)
적용 범위:

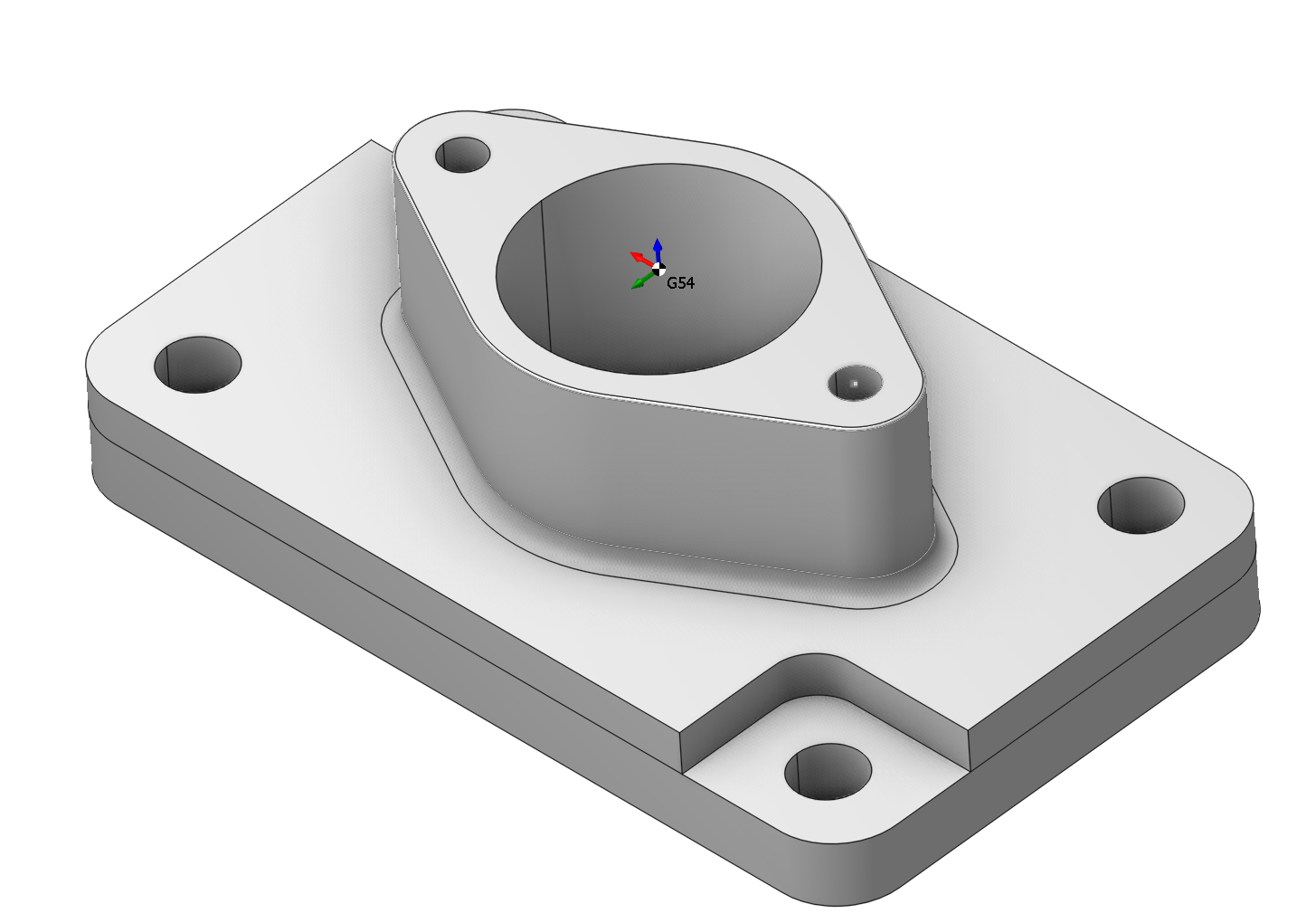

공작물 좌표계(작업 좌표계, G54 – G59)는 공작물 위의 NC 프로그램 원점을 정의합니다. 가공 기술 모드 및 시뮬레이션 모드에서 작업하는 동안 화면에서 공작물 좌표계를 항상 확인할 수 있습니다.
창 작업의 기본 원칙.
공작물 좌표계를 정의하는 방법은 두 가지입니다. 드롭다운 목록에서 공작물 좌표계를 선택하거나, 줄임표 버튼을 클릭하여 대화형 모드에서 공작물 좌표계를 설정할 수 있습니다.
드롭다운 목록에는 다음과 같은 옵션이 포함되어 있습니다.
1. 끄기 - 공작물 좌표계가 비활성화됩니다. 이는 공작물 원점이 공작 기계 원점 G53과 일치함을 의미합니다.
2. 시작점 previous - 이전 작업의 공작물 좌표계를 사용합니다.
3. 프로젝트의 지오메트리 좌표계 목록. 지오메트리 좌표계를 공작물 좌표계로 사용할 수 있습니다. 이 경우 지오메트리 좌표계의 원점만 사용되며, 지오메트리 좌표계의 축 방향은 공작물 좌표계 정의에 영향을 주지 않습니다.coordinate systems
작업 좌표계 파라미터 옆의 줄임표 버튼을 클릭하면 대화형 모드에서 작업 좌표계를 지정할 수 있습니다.

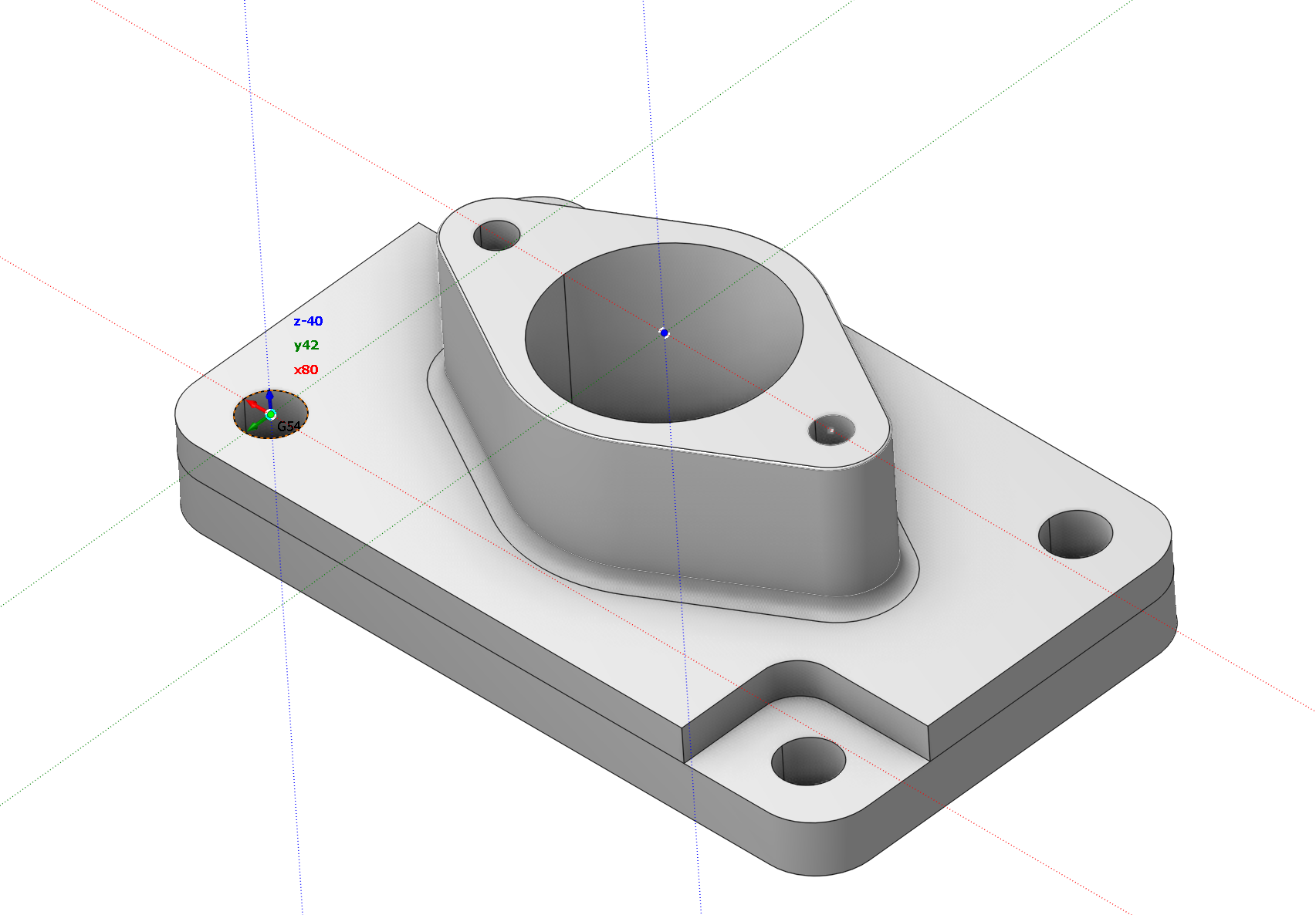

대화형 모드에서는 표준 드래그 앤 드롭 방식을 사용하여 그래픽 뷰에서 작업 좌표계 원점의 위치를 변경할 수 있습니다. 화면의 작업 좌표계 위에 마우스 포인터를 올리면 하이라이트됩니다. 마우스 왼쪽 버튼을 클릭하여 드래그를 시작하면, 파트 또는 공작물 지오메트리에 스냅하여 좌표계의 위치를 변경할 수 있습니다. 대화형 모드에서는 작업 좌표계 번호(54-59 등)도 변경할 수 있습니다.drag&drop

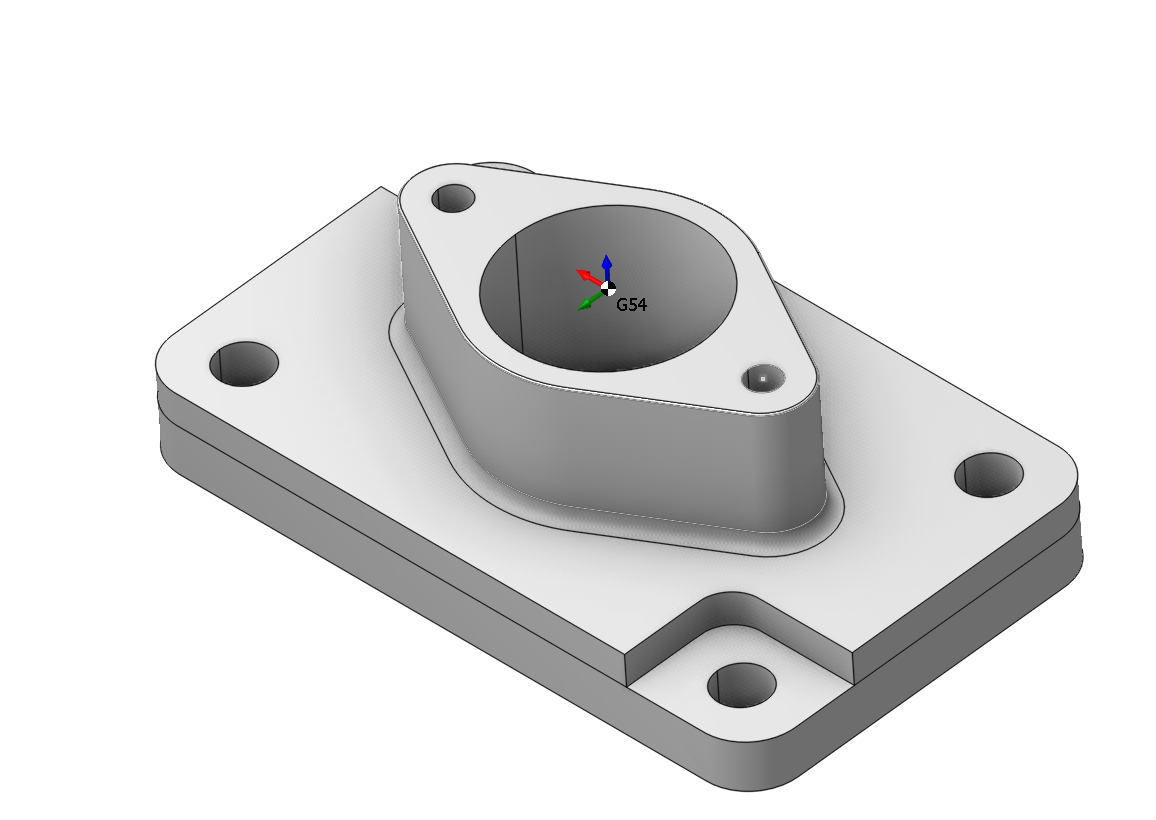

CAM은 변경 사항에 따라 작업 헤더 CLData를 수정합니다. 아래 예시에서는 헤더에 <ORIGIN G54> 명령이 추가됩니다:
참조:
