내용. 설명. 사용하는 장비에 대한 설명

그룹. 공작 기계 그룹은 기계 라이브러리에서 정렬 용도로만 사용됩니다. 다음 7가지 값을 사용할 수 있습니다:- 제트 절단- 와이어 방전 가공- 밀링 가공- 선반- 복합 선삭 밀링- 로봇- 기타

Developer. 개발자. 이 공작 기계의 개발자. XML 스키마 작성자 또는 CNC 기계 제조업체가 될 수 있습니다.

NC 시스템 name. NC 시스템 이름. NC 시스템의 이름.

포스트프로세서 파일. 포스트프로세서 파일의 경로.

인터프리터 파일. 인터프리터 파일(*.snci)의 경로

Measurements.측정. 측정 파라미터

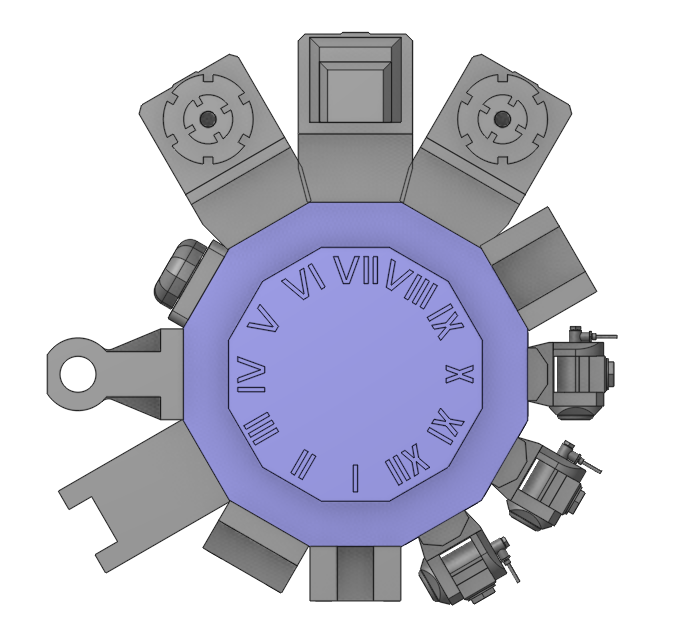

위치 for 공구 block. 공구 블록 위치. 공작 기계의 공구 위치에서 공구 블록의 내용과 파라미터를 설정합니다. 공구 블록을 원하는 위치에 배치하거나, 비워서 숨길 수 있습니다.

시각화표시. 공구 블록의 시각화 파라미터를 설정합니다. 플래그가 활성화되면 공구 블록이 표시되며, 이 상태에서 색상을 변경할 수 있습니다. 이 그룹의 파라미터는 Frame 그룹과 동일합니다.Frame

호. The parameters related to arcs.

Use arcs. 호 사용. 이 파라미터는 CLData에 호를 표시할지 여부를 결정합니다(예: 원호 보간). 옵션이 비활성화되면 호가 표시되지 않으며, 궤적이 직선 세그먼트로 표현됩니다.

Use arcs in XY 평면. The 파라미터 determines whether arcs will be displayed in a specific 평면.

Use arcs in YZ 평면. The 파라미터 determines whether arcs will be displayed in a specific 평면.

Use arcs in ZX 평면. The 파라미터 determines whether arcs will be displayed in a specific 평면.

원 division. 원 분할. 이 파라미터는 원을 세그먼트로 분할할 수 있습니다(분할 안 함, 4분할, 2분할). 특정 보간을 생성하는 데 필요합니다(예: R을 사용한 원호 보간 생성).

Do 아님 break. 분할 안 함. 원을 호로 분할하지 않습니다.

Into quadrants. 4분할. 원을 4등분합니다.

Into halves. 2분할. 원을 2등분합니다.

Minimal 호 길이. 최소 호 길이. 호의 길이가 이 파라미터에 설정된 값보다 작으면 호가 직선 세그먼트로 표시됩니다.

Maximal 호 반경.최대 호 반경. 호의 반경이 이 파라미터에 지정된 값보다 크면 호가 직선 세그먼트로 표시됩니다.

Spatial arcs. The arcs do 아님 lie in planes. 공간 호. 평면에 놓이지 않는 호입니다. 이 파라미터는 일반적으로 로봇에서 MULTIARC 출력을 생성하는 데 사용됩니다. MULTIARC 이동 명령은 세 점을 통과하는 원호를 정의하며, 각 점에서의 공구 방향이 미리 결정됩니다.robotsMULTIARCMULTIARC

Minimal distance between start and end points. If the distance between the start and end points of a spatial 호 is less than a specified value, 직선 segments are generated between these two points.

Reorientation mode. The law of 보간 at an intermediate 점 can refer to either relative to 경로 or relative to base 좌표계.

Consider 중간 점 orientation. The 파라미터 controls whether orientation is considered at the midpoint.

특이점. 이 파라미터 그룹은 특이점을 자동으로 방지하는 시스템 기능을 정의합니다.

Allowed 축 deviation. 허용 축 편차. 이 파라미터는 특이점 영역을 우회하기 위해 공작 기계 또는 로봇의 노드가 공칭 계산 위치에서 벗어날 수 있는 각도를 지정합니다.

로봇은 구성 요소별 허용 편차를 지정하는 추가 특이점 파라미터로 작동합니다: 손목, 팔꿈치, 베이스. 각 구성 요소는 개별 특이점 회피 각도 설정을 지원합니다.WristElbow베이스

기본 공작 기계(robot) configuration. 기본 공작 기계(로봇) 구성. 기구학적 장비 스키마에 표시된 장비 요소의 플립 상태.

원점 list parameters. 원점 목록 파라미터. 로컬 좌표계 표시와 관련된 파라미터.

원점 prefix. 원점 접두사. 이 파라미터는 로컬 좌표계(LCS) 표시에 사용되는 접두사를 결정합니다.

Initial number. 초기 번호. 이 파라미터는 로컬 좌표계(LCS) 표시의 초기값을 설정합니다.

증가 value. 증분값. 이 파라미터는 다음 로컬 좌표계(LCS) 번호를 계산하기 위한 증분 크기를 결정합니다.

생성 new 원점 for 파트 그룹. 파트 그룹에 대한 새 원점 생성. 이 파라미터는 특정 유형의 다음 파트 그룹에 대해 새 로컬 좌표계(LCS)의 자동 생성이 필요한지 여부를 결정합니다.

반경 보정 파라미터. 공구 반경 보정을 고려한 공구경로 구성 기능을 정의합니다.

Sharp Corner. 날카로운 모서리. 날카로운 각도를 포함하는 윤곽 구간에서 공구 반경 보정을 적용할 때, 시스템은 공구 경로를 구성하기 위한 특수 알고리즘을 적용합니다. 이 파라미터는 시스템이 날카로운 것으로 간주할 최대 각도를 정의합니다.

회전 Transformations. 회전 변환. 변환 탭에서 회전 변환 파라미터의 사용 가능 여부를 정의합니다.변환

극선 보간 is available. 극좌표 보간 사용 가능. 플래그가 활성화되면, 변환 탭의 회전 변환 파라미터를 사용하여 단순 3축 밀링 가공에서 직선축을 회전축으로 변경할 수 있습니다. 일반적으로 구동 밀링 공구가 있는 선반이나, 4축 또는 5축 공작 기계에서의 회전 작업에 필요합니다.회전 변환Transformations

CNC supports polar 보간.CNC 극좌표 보간 지원. 플래그가 활성화되면, 변환 탭의 회전 변환 그룹에서 CNC 보간 체크박스를 사용할 수 있습니다. 이 파라미터가 켜져 있으면 극좌표 보간의 켜기/끄기 명령이 포함된 G코드를 생성할 수 있습니다.Transformations회전 변환

원기둥형 보간 is available. 원통 보간 사용 가능. 플래그가 활성화되면, 변환 탭의 회전 변환 파라미터를 사용하여 원통 보간 기능을 활용할 수 있습니다. 전개된 곡선을 프로그래밍하여 원통형 파트의 측면을 밀링 가공할 수 있습니다. 시스템은 [X,Y,Z] 좌표로 전개된 곡선을 프로그래밍하지만, 대부분의 복합 선삭 밀링 기계는 [X,C,Z] 좌표로만 가공할 수 있습니다. 따라서 원통 보간이 [X,Y,Z] => [X,C,Z] 변환을 수행합니다.회전 변환Transformations

CNC supports cylindrical 보간.CNC 원통 보간 지원. 플래그가 활성화되면, 변환 탭의 회전 변환 그룹에서 CNC 보간 체크박스를 사용할 수 있습니다. 이 파라미터가 켜져 있으면 원통 보간의 켜기/끄기 명령이 포함된 G코드를 생성할 수 있습니다.Transformations회전 변환

Start from C=0. C=0에서 시작. 플래그가 설정되면, 변환 탭의 회전 변환 그룹에서 C=0에서 시작 파라미터가 기본적으로 활성화됩니다. 극좌표 또는 원통 보간을 켜기 전에 회전축을 영점 위치로 설정합니다.Transformations회전 변환

공구 frame output. 공구 프레임 출력. 5축 이동을 포함하는 CLDATA 명령에서 공구 방향 파라미터의 출력 형식을 정의합니다.

추가 변환. <*기본 좌표계*>는 변환이 수행될 기준 좌표계를 정의합니다. 공구 좌표계, 공작물 좌표계, 전역 좌표계 또는 이전에 생성한 기하학적 좌표계가 될 수 있습니다. 또한 추가 변환 파라미터 그룹 내에서 이 좌표계의 추가 이동 및 회전을 정의할 수 있습니다.

Set 공작 기계 state flags. 공작 기계 상태 플래그 설정. 로봇을 프로그래밍할 때, 직교 좌표에 대한 물리적 좌표도 관절의 플립 위치에 의해 결정됩니다. 이 파라미터는 관절의 플립 위치를 나타내는 플래그를 CLData에 출력할지 여부를 지정합니다.

Swap 공구 and 공작물 frames. 공구와 공작물 프레임 교환. 일부 상황에서 로봇의 공구 블록은 공구 대신 공작물을 고정합니다. 이 경우 공구와 공작물 좌표계를 교환합니다. 로봇 컨트롤러가 이 변환을 지원하지 않는 경우 플래그를 설정하십시오.

Set 공구 contact 곡면 법선 vectors. 공구 접촉면 법선 벡터 설정. 5축 공구 반경 보정의 경우, 공구는 접촉점에서 곡면의 법선 방향으로 오프셋되어야 합니다. 플래그를 설정하면, CLData에서 각 이동 전에 공구-공작물 접촉점에서의 곡면 법선 파라미터를 지정하는 추가 TLContact 명령이 출력됩니다.

Prefer GOTO for linear movements직선 이동에 GOTO 우선 사용. X, Y, Z 세 개의 기하학적 직선 좌표를 따른 이동만 포함하는 경우, CLData에서 MULTIGOTO 대신 GOTO 명령을 우선 생성합니다.

Indexed 5축 가공. 인덱스 5축 가공. 인덱스 5축 가공에 사용 가능한 파라미터와 좌표 변환 모드를 지정합니다.

Indexed 5Axis 보정 mode. 인덱스 5축 보정 모드. 인덱스 5축 가공 모드(경사면 기능)에서의 좌표 회전 변환 파라미터를 정의합니다.

5 축 tooling 점 보정.5축 공구 설정점 보정. 회전 헤드와 함께 공구 중심점을 회전시키는 옵션입니다.

5 축 공작물 원점 보정.5축 공작물 원점 보정. 회전 테이블과 함께 공작물 원점을 회전시키는 옵션입니다.

5 축 좌표계 보정.5축 좌표계 보정. 회전 테이블과 함께 공작물 좌표계를 회전시키는 옵션입니다.

Local 좌표계 (ORIGIN). 로컬 좌표계(ORIGIN). 각 작업의 셋업 탭에서 로컬 좌표계 파라미터의 표시 모드를 정의합니다.로컬 좌표계설정

사용 불가. 로컬 좌표계 파라미터가 표시되지 않습니다.로컬 좌표계

끄기. 로컬 좌표계 파라미터가 표시되지만 기본값은 끄기입니다.로컬 좌표계끄기

자동: 로컬 좌표계 파라미터가 표시되며 기본값은 자동입니다. 이 모드에서 회전 변환은 Z축이 공구 축과 일치하도록 작업 좌표계를 정렬하며, 원점은 사용자가 선택한 파트 점에 고정됩니다.로컬 좌표계자동

로컬 좌표계 positioning mode. 로컬 좌표계 위치 지정 모드. 회전 변환 시 공작 기계 물리축의 동작을 정의합니다.

Stay유지. 공작 기계의 물리축을 이동하지 않고 좌표계만 회전합니다.

회전. 좌표계와 공작 기계의 물리축을 함께 회전하며, 공구 설정점과 좌표계 원점 간의 불일치를 직선축 이동으로 보정하지 않습니다.

이동. 좌표계와 공작 기계의 물리축을 함께 회전하고, 공구 설정점과 좌표계 원점 간의 불일치를 직선축 이동으로 보정합니다.

Is spatial. 공간 사용. 좌표계 변환을 공간 각도로 수행할지 공작 기계의 회전축으로 수행할지를 정의합니다. 플래그가 설정되면 공간 각도를 사용하여 변환합니다.

Euler 각도 type (rotation sequence). 오일러 각도 유형(회전 순서). 공간 각도를 사용한 회전 변환 수행 시 회전 순서를 지정합니다.

Rotations around movable axes. 이동축 기준 회전. 고정축 기준 회전과 이전에 회전된 축 기준 회전 중 선택합니다. 플래그가 설정되면 각 후속 회전이 이전에 회전된 좌표계 축을 사용합니다.

각도 in degrees. 각도 단위(도). 회전 각도의 측정 단위를 지정합니다. 플래그가 설정되면 시스템이 각도를 도 단위로 측정하며, 그렇지 않으면 라디안 단위로 측정합니다.

이동 auto LCS with table. 자동 LCS를 테이블과 함께 이동. 자동 로컬 좌표계 모드에서 회전 변환 시 작업 좌표계의 위치를 결정합니다. 플래그가 설정되면, 회전 변환 시 작업 좌표계가 파트에 부착되어 Z축이 공구 축과 일치하도록 정렬됩니다. 플래그가 비활성화되면, 작업 좌표계는 원래 위치에 유지되며 공작물과 함께 이동하지 않습니다.자동 로컬 좌표계

자동 LCS rotation law.자동 LCS 회전 법칙. 밀링 작업에서 로컬 좌표계 옵션이 "자동"일 때 로컬 좌표계의 배치 규칙을 정의합니다.로컬 좌표계 자동

Snap to 공구 좌표계공구 좌표계에 맞춤. 회전축이 공구 회전을 통해 구현되는 공작 기계에서 사용합니다. 이 경우 축이 공구와 함께 회전합니다.

Snap to 기계 좌표계기계 좌표계에 맞춤. 축 방향이 공작 기계의 고정 전역 좌표계에 연결됩니다.

Snap to 공작물 좌표계.공작물 좌표계에 맞춤. 회전축이 공작물 회전을 통해 구현되는 공작 기계에서 사용합니다. 이 경우 축이 공작물과 함께 회전합니다.

제외 Spatial 각도 A공간 각도 A 제외. 회전 변환에서 작업 좌표계의 X축이 기계 좌표계의 X축과 평행하게 유지됩니다.

제외 Spatial 각도 B공간 각도 B 제외. 회전 변환에서 작업 좌표계의 Y축이 기계 좌표계의 Y축과 평행하게 유지됩니다.

제외 Spatial 각도 C공간 각도 C 제외. 회전 변환에서 작업 좌표계의 Z축이 기계 좌표계의 Z축과 평행하게 유지됩니다.

회전 자동 LCS rotation law. 선삭 자동 LCS 회전 법칙. 선삭 작업에서 로컬 좌표계 옵션이 "자동"일 때 로컬 좌표계의 배치 규칙을 정의합니다.로컬 좌표계자동

Z along turn 축, X along 공구Z축은 선삭 회전축 방향, X축은 공구 방향. 로컬 좌표계의 Z축은 선삭 회전축을 따라 위치합니다. X축은 공구를 향합니다.

Z along turn 축, -X along 공구Z축은 선삭 회전축 방향, -X축은 공구 방향. 로컬 좌표계의 Z축은 선삭 회전축을 따라 위치합니다. -X축은 공구를 향합니다.

Z along 공구, X by snap rule.Z축은 공구 방향, X축은 맞춤 규칙 적용. 로컬 좌표계의 Z축은 공구의 주 방향(축 방향)을 따라 위치합니다. X축과 Y축은 자동 LCS 회전 법칙 규칙에 따라 배치됩니다.자동 LCS rotation law

Rotatable 공작물 좌표계. 회전 가능한 공작물 좌표계. 플래그가 설정되면, 셋업 탭의 작업 좌표계 파라미터에서 공작물 좌표계를 이동 및 회전할 수 있습니다.작업 좌표계설정

Continuous 5축 가공. 연속 5축 가공. 연속 5축 가공에 사용 가능한 파라미터와 좌표 변환 모드를 지정합니다.

TCPM mode is available. TCPM 모드 사용 가능. 플래그가 활성화되면 셋업 탭에서 공구 중심점 관리 파라미터를 활성화합니다. CNC 시스템이 이 기능을 지원하는 경우에만 사용하십시오. 플래그가 비활성화되면, 시스템은 인덱스 5축 보정 모드의 좌표 변환 파라미터를 사용합니다.공구 중심점 관리설정Indexed 5Axis 보정 mode

TCPM mode default state. TCPM 모드 기본 상태. 플래그가 활성화되면, 셋업 탭에서 공구 중심점 관리 파라미터가 기본적으로 활성화됩니다. 플래그가 비활성화되면 이 파라미터는 기본적으로 비활성 상태입니다.공구 중심점 관리설정

비활성화 TCPM when rotate back. 복귀 회전 시 TCPM 비활성화. 플래그가 설정되면, 공작물을 원래 위치로 복귀 회전하는 링크 중에 TCPM 모드를 비활성화하는 옵션에 접근할 수 있습니다.

TCPM 5Axis 보정 mode. TCPM 5축 보정 모드. 연속 5축 가공 모드에서 NC 프로그램의 각 블록에 대한 좌표 변환 파라미터를 정의합니다.

5 축 tooling 점 보정5축 공구 설정점 보정. 회전 헤드와 함께 공구 중심점을 회전시키는 옵션입니다.

5 축 공작물 원점 보정.5축 공작물 원점 보정. 회전 테이블과 함께 공작물 원점을 회전시키는 옵션입니다.

5 축 좌표계 보정.5축 좌표계 보정. 이 옵션은 회전 테이블과 함께 공작물 좌표계를 회전시키는 기능을 담당합니다.

공구 교체 위치로 이동. 공구 교환 위치로 이동. 공구 교환 위치로의 퇴피 필요 여부를 정의하는 설정입니다.

Output mode. 출력 모드. 이 주소 설정 파라미터는 공구 교환 퇴피가 제어 프로그램에 어떻게 출력되는지를 지정합니다.

공구 교체 위치. 공구 교환 위치. 공구 교환 위치 좌표를 여기에서 정의합니다.

Heavy axes. 중량 축. 공구 교환 접근/퇴피 시 이동을 피해야 할 축의 주소를 정의합니다. 이 파라미터는 "충돌 방지" 규칙에 따라 공구 교환 위치로의 자동 접근/퇴피 계산에 사용됩니다. 활성화하면 CAM 시스템이 다른 기계 축을 사용하여 충돌을 방지하도록 동작을 최적화합니다. 이동이 바람직하지 않은 중량 축은 이 섹션에 나열됩니다.

공구 change time calculation. 공구 교환 시간 계산. 이 설정은 CAM 시스템에서 공구 교환 소요 시간의 계산 방법을 정의합니다:

모든 종류의 절삭유에 대해 다음 파라미터를 사용할 수 있습니다:

ID. 절삭유 공급 모드의 기호 표현입니다.

튜브 name튜브 이름. 절삭유 공급 시스템의 명칭입니다.

Icon file아이콘 파일. 파이프라인 모델 파일의 링크입니다.

Switch time전환 시간. 절삭유 공급 시스템을 활성화하는 데 필요한 시간입니다.

일부 파라미터 그룹은 셋업 패널과 동일하게 작동합니다.설정

시뮬레이션 방법. 시뮬레이션 환경에서의 시각화 모드를 결정합니다.

모델 resolution. 모델 해상도. 모델 시뮬레이션의 렌더링 해상도입니다. 시뮬레이션에서 공작물 모델을 분할하는 데 사용되는 복셀 수를 정의합니다. 해상도가 높을수록 모델 렌더링 품질이 향상됩니다.

과절삭 detection 공차. 가우지 검출 공차. 가우지로 분류하기 위한 최소 침투 값입니다. 이 임계값 미만의 침투는 무시되며 과절삭 경고가 생성되지 않습니다.

회전 bodies 시뮬레이션. 회전체 시뮬레이션. 이 파라미터는 선삭 프로젝트에서 사용되며, 예를 들어 선반 척 조를 하나의 회전체로 렌더링하는 기능을 담당합니다. 활성화하면 척 조가 시뮬레이션 중 하나의 회전체를 형성합니다. 다른 공작 기계 구성 요소와의 충돌은 이 회전체를 기준으로 검사됩니다. 이 파라미터를 사용하면 시뮬레이션 속도가 저하될 수 있습니다.

Check inappropriate 공구 and 스핀들 direction. 부적절한 공구 및 스핀들 방향 확인. 이 설정은 스핀들 회전 방향의 유효성 검사를 제어합니다. 밀링 공구의 절삭 동작과 스핀들 회전 방향이 호환되는지 확인하고(예: 오른손 커터와 시계 방향 스핀들 회전의 일치), 선삭 가공에서 공구 배치에 관한 적절한 정렬을 검증합니다.

충돌 to ignore.무시할 충돌. 시뮬레이션 모델링 중 충돌 검출에서 제외할 공작 기계 구성 요소 쌍을 지정하는 설정입니다. 이러한 구성 요소를 무시 목록에 추가하면 시스템의 잘못된 충돌 경고를 방지할 수 있습니다. 기계 Maker를 통해 추가하는 방법은 예를 들어 로봇의 경우를 참고하십시오. 자세히 보기. How to add through 기계 Maker you can read, for example, See 더보기

Show active 파트 only. By enabling this option, you will only see the current 파트. In a project with multiple parts, the current 파트 is determined by the focus in the tree, i.e., on a specific 파트 or 작업 intended for processing that 파트.This allows reducing the load on your PC when working in different modes (such as 기술 or Modeling).

회전 각도 (회전 순서). 이 파라미터는 로컬 좌표계를 적용할 때 좌표축 회전 각도의 실행 방법을 정의합니다.

Address. The 축 address that is output to the NC 프로그램.

축 제어. 이 축의 동작 제어 모드를 지정합니다.

Force control with map맵에 의한 강제 제어. 이 축의 경로 결정은 축 맵을 통해 처리될 수 있습니다. 자세히 보기.See 더보기

그룹. 동작 유형 그룹에 대한 축 소속입니다. 회전축, 직선축, 기타가 있습니다.회전축선형 축기타

증가증분. 기계 구동 시스템이 처리할 수 있는 이 축의 최소 이동 증분입니다.

최소값. 이 축의 좌표 하한입니다.

최대값. 이 축의 좌표 상한입니다.

Initial value초기값. 해당 구성 요소의 기본 좌표 위치입니다.

디자인 time value설계 시 값. 이 축의 최소-최대 이동 범위를 조정하는 이동량입니다.최소-최대

축 has brake축 브레이크. 이 파라미터를 활성화하면 CLDATA에 브레이크 제어 명령이 포함됩니다.

Priority우선순위. 이 숫자는 기계 상태 파라미터의 축 목록에서 축의 순서에 영향을 줍니다. 숫자가 작을수록 축이 목록에서 위에 표시됩니다.기계 상태 파라미터

명령순서. 기계 상태 파라미터 목록에서 축 위치를 식별하는 서수 번호입니다.기계 상태 파라미터

Support shortest 경로 rotation.최단 경로 회전 지원. 이 파라미터는 회전축이 3D 공간에서 시작 위치와 최종 위치 사이의 최단 경로를 사용한 회전을 지원하는지 여부를 정의합니다.

시각화. 표시 여부. 노드의 시각화 파라미터를 제어합니다. 플래그가 활성화되면 노드가 표시되며, 이 상태에서 색상을 변경할 수 있습니다.

채널. 이 특정 이동 구성 요소에 연결된 축을 제어하는 NC 시스템 내의 채널입니다.

공작물 index공작물 인덱스. 이 축은 지정된 번호로 표시된 공작물에서만 작동하도록 할당됩니다.

급속 피드급속 이송 속도. 이 파라미터는 해당 축의 급속 이송 속도를 정의합니다: 직선축의 경우 mm/최소, 회전축의 경우 degrees/최소입니다.

배율스케일. 구성 요소의 시각화를 위한 상대적 크기 또는 배율을 설정하는 옵션입니다.

반전 rotation direction역회전 방향. 스핀들 회전 방향을 반대로 변경합니다.

ID of 회전축 that is used as 스핀들스핀들로 사용되는 회전축 ID. 공작물 또는 공구 장착 장치에서 스핀들로 작동하도록 설정된 회전축을 나타내는 식별자입니다.

기본 클램프 ID. 공작물 또는 공구 클램핑에 사용되는 특정 장착 스테이션을 나타내는 유닛 참조입니다.

Supported applications지원 응용. 이 특정 장착 유닛에서 사용 가능한 공구 카테고리입니다.

없음 reordering재정렬 안 함. 작업 목록의 재정렬 기능이 비활성화됩니다.

Minimize 공구 changes공구 교환 최소화. 프로젝트에 둘 이상의 파트가 포함된 경우, 공구 교환을 최소화하도록 실제 가공 순서를 재정의할 수 있습니다.

스위스 선반 (takeover last)스위스 선반 (마지막 인계). 이 모드가 활성화되면 두 번째 파트의 작업이 재정렬된 목록의 처음에 배치됩니다. 자세히 보기. See 더보기
