적용 범위:

파트의 공작 기계 내 위치는 셋업 패널의 공작물 셋업 파라미터에 의해 결정됩니다 (자세히 보기).See 더보기

창 작업의 기본 원리.

공작물 셋업을 변경하려면 파라미터 옆의 타원 버튼을 클릭하십시오. 공작물 셋업 대화 상자가 나타납니다.

이 대화 상자에서 공작물의 지오메트리 좌표계와 추가 공작물 변환을 설정할 수 있습니다. 추가 변환은 기계 축 X, Y, Z를 따른 이동과 동일한 기계 축을 중심으로 한 회전으로 구성됩니다.

지오메트리 좌표계는 초기 셋업을 결정합니다. 공작물은 공작물의 지오메트리 좌표계가 공작 기계 좌표계 파라미터로 결정되는 공작물 커넥터의 조인트 LCS와 일치하도록 공작물 커넥터에 부착됩니다.기계 좌표계

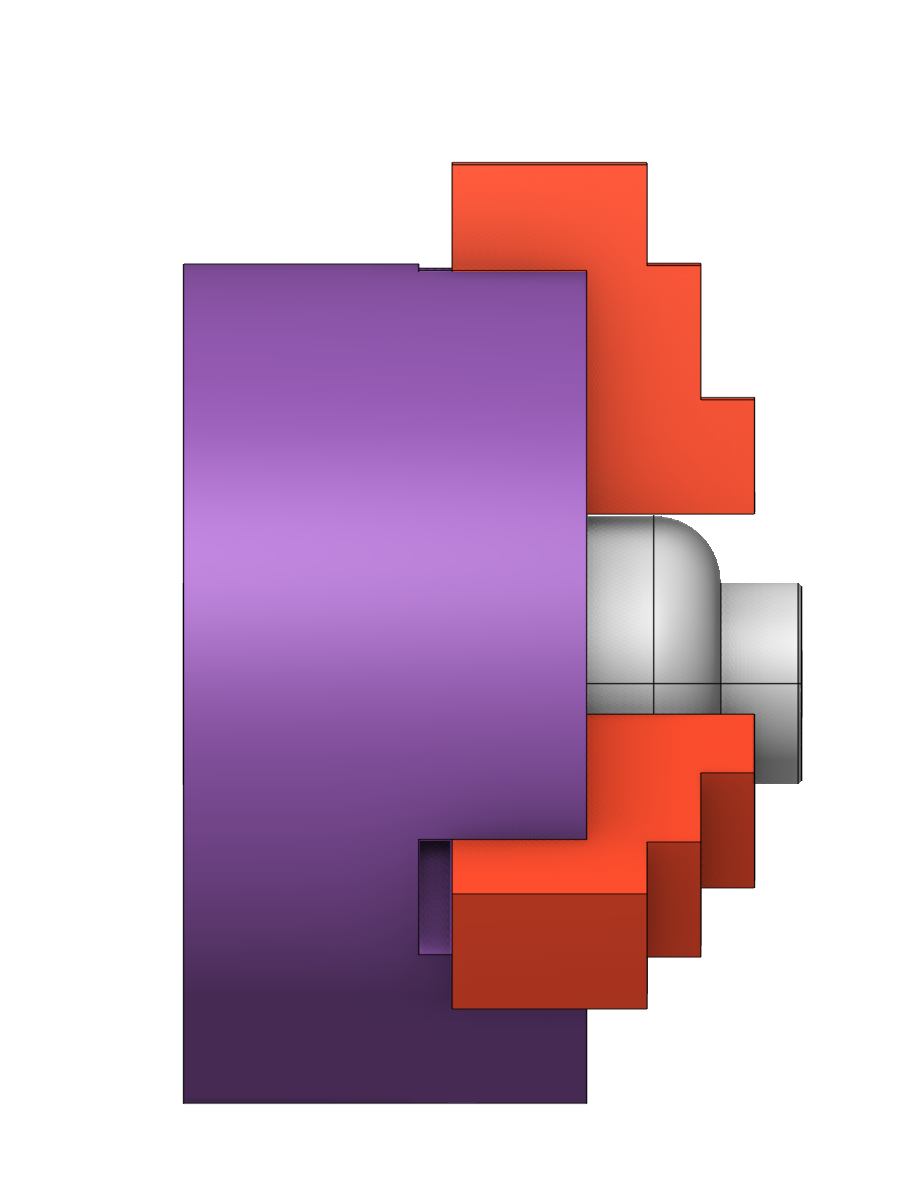

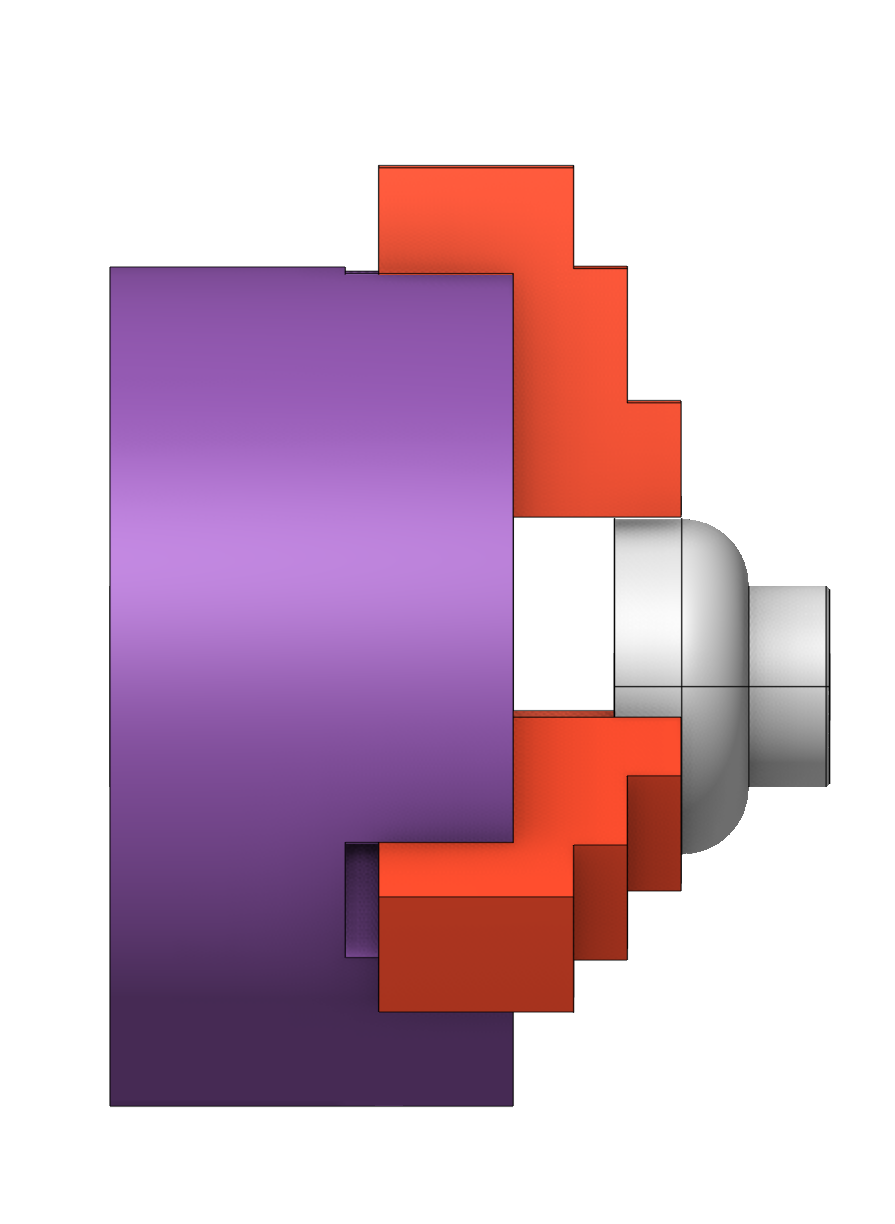

오프셋 옵션은 공작물을 XYZ 축을 따라 이동하는 데 사용됩니다.

회전 옵션은 공작물을 XYZ 축을 중심으로 회전하는 데 사용됩니다. 회전 방식은 공작 기계 스키마 설정에 따라 달라집니다.

공작물 위치를 변경하는 가장 쉬운 방법은 마우스 휠을 사용하여 이동 및 회전 입력란의 값을 변경하는 것입니다. 각 파라미터 변경 후 공작물 위치가 그래픽 뷰에 즉시 업데이트됩니다.

또 다른 편리한 방법은 그래픽 창에서 공작물을 대화형으로 드래그 앤 드롭하는 것입니다. 강조 표시된 앵커 점을 잡고 원하는 방향으로 드래그하거나 회전하여 원하는 위치에 도달시키십시오. 또는 원하는 면의 사각형을 클릭하여 해당 면이 테이블(공작 기계 커넥터의 윗면)에 놓이도록 공작물을 배치할 수 있습니다.
