지오메트리 좌표계

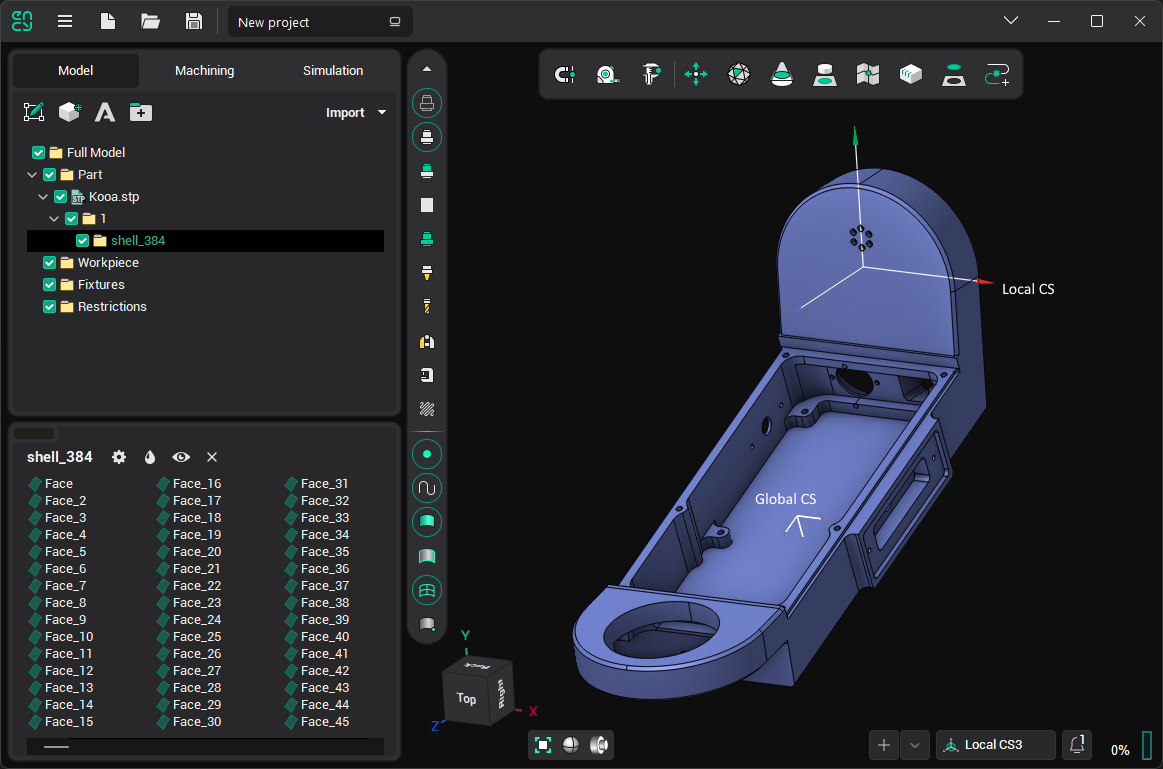

가공 프로세스 생성을 보다 편리하게 하기 위해 로컬 지오메트리 좌표계(좌표계)를 원하는 만큼 생성할 수 있습니다.
이러한 좌표계는 지오메트리 작업 시 유용합니다. 예를 들어 임의의 평면에 윤곽을 그리거나 객체의 치수를 확인해야 하는 경우에 활용할 수 있습니다. 또한 작업 파라미터(공작물 좌표계, 로컬 좌표계, 회전축, 공구경로 복제 평면) 등을 설정할 때에도 유용합니다.draw a 윤곽공작물 좌표계로컬 좌표계공구경로 multiplying

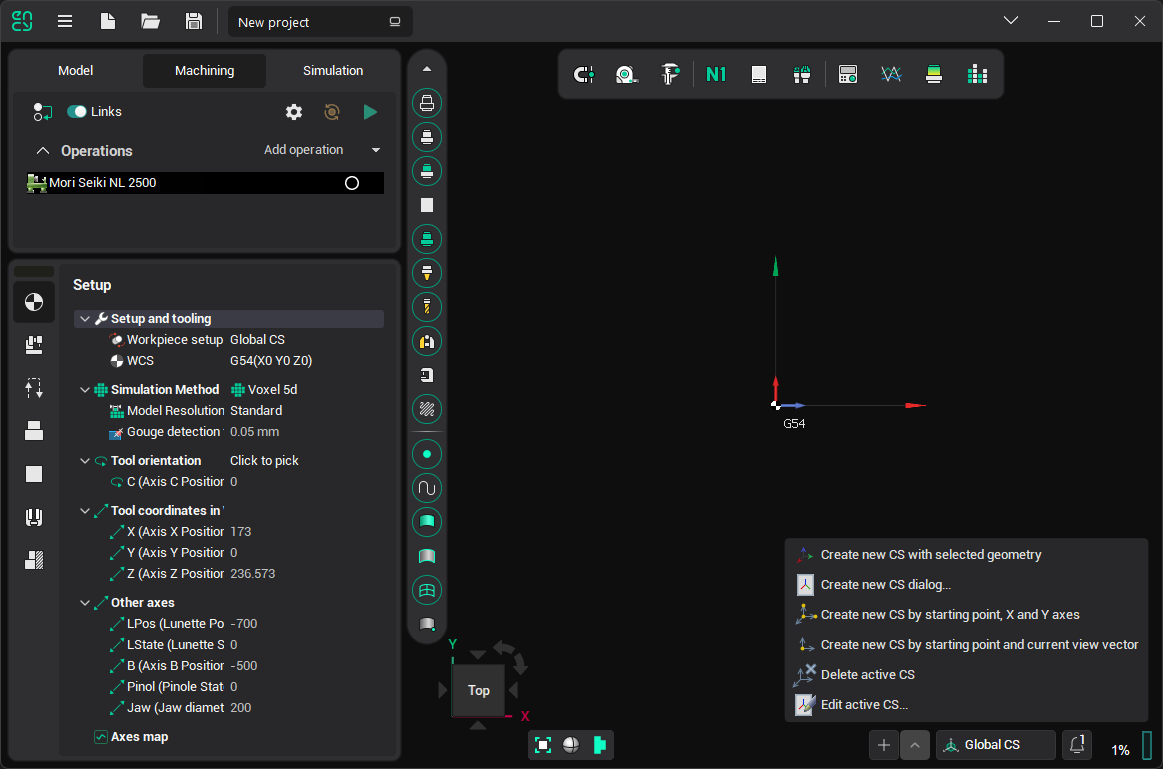

The Coordinate Systems Management 패널메인 창 하단에 위치한 좌표계 관리 패널
활성 좌표계라는 개념이 있습니다. 한 번에 하나의 좌표계만 활성화할 수 있으며, 활성 좌표계의 이름이 패널에 표시됩니다. 일부 시스템 기능은 활성 좌표계를 고려하여 동작하며, 해당 좌표계 기준으로 기하학적 객체의 전체 치수를 표시하거나 활성 좌표계를 기반으로 새 스케치 평면을 초기화하는 기능 등이 있습니다.active 좌표계
패널에서 좌표계 이름을 클릭하면 좌표계 목록이 열리며 활성 좌표계를 변경할 수 있습니다.
좌표계 이름 옆의 버튼에는 좌표계 관련 작업이 포함된 드롭다운 메뉴가 있습니다:
새 좌표계 대화 상자 생성...새 좌표계 대화상자...: 새 좌표계의 파라미터를 직접 설정할 수 있는 창을 엽니다. 클릭 시 기하학적 요소가 선택되어 있으면 창이 열리지 않고, 대신 스마트 좌표계 생성 절차가 시작됩니다.smart 좌표계 creation
시작점과 X축, Y축으로 새 좌표계 생성시작점, X축 및 Y축으로 새 좌표계 생성: 원점과 두 개의 주요 벡터(X, Y)를 선택하여 대화형으로 새 좌표계를 정의합니다.
시작점과 현재 뷰 벡터로 새 좌표계 생성시작점 및 현재 뷰 벡터로 새 좌표계 생성: 원점을 선택하고 현재 뷰 벡터를 사용하여 대화형으로 새 좌표계를 정의합니다.
활성 좌표계 삭제: 활성 좌표계를 삭제합니다. 그 아래에 나열된 모든 좌표계가 한 단계씩 위로 이동합니다. 글로벌 좌표계는 삭제할 수 없습니다.
편집 active 좌표계활성 좌표계 편집: 활성 좌표계의 파라미터 창을 엽니다.
참고:
