시스템 메인 창

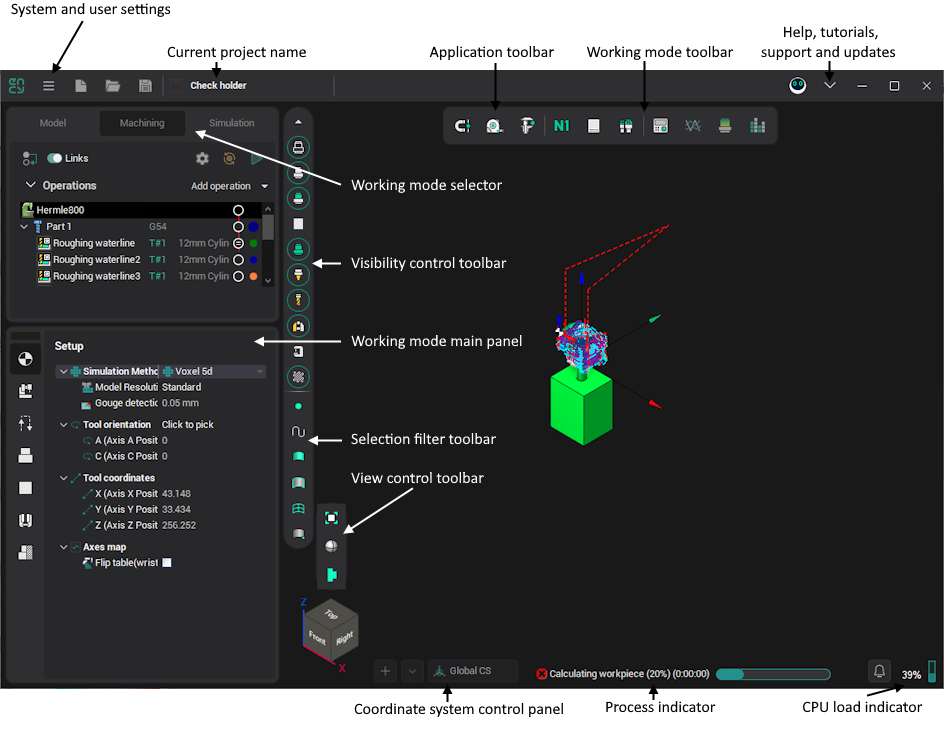

시스템의 메인 창은 다음과 같은 뷰로 구성됩니다:

The graphics window중앙에는 그래픽 창이 있습니다. 현재 작업 모드에 따라 지오메트리 모델, 공작 기계 및 가공 기술, 또는 가공 시뮬레이션이 표시됩니다.

창의 가장자리에는 주요 도구 모음이 배치되어 있습니다. 이 도구 모음의 많은 버튼에는 드롭다운 메뉴가 연결되어 있습니다. 버튼 위에 마우스 포인터를 올리거나 클릭하면 드롭다운 메뉴가 표시됩니다.

The application toolbar창의 왼쪽 상단에는 애플리케이션 도구 모음이 있습니다. 여기에는 프로젝트 관리 및 스마트 스냅과 같은 전역 기능을 제어하는 버튼이 포함되어 있습니다.Smart Snap

The working mode toolbar작업 모드 도구 모음은 창 상단 바의 중앙에 위치합니다. 현재 시스템 모드에서 유용한 기능이 포함되어 있습니다.

프로젝트 제목 표시줄에는 현재 프로젝트의 이름이 표시됩니다.

환경설정유틸리티 및 도움말 버튼은 각각 창 도구 모음의 왼쪽과 오른쪽에 있습니다. 왼쪽의 유틸리티 드롭다운 메뉴에는 포스트프로세서 생성기 등 시스템 및 사용자 유틸리티가 제공됩니다. 오른쪽의 도움말 드롭다운 메뉴를 사용하여 도움말, 튜토리얼에 접근하고 지원을 받을 수 있습니다.도움말The utilitiesthe 포스트프로세서 생성기the 도움말

The working mode왼쪽에는 작업 모드 메인 패널이 있습니다. 현재 시스템 모드에 따라 지오메트리 모델 항목, 가공 기술 트리, 속성 검사기 또는 공구경로 트리(CL-data)가 표시됩니다. 탭(<모델>, <가공>, <시뮬레이션>)을 클릭하여 작업 모드를 변경할 수 있습니다.the 공구경로 tree (CL-data)모델가공시뮬레이션

뷰 제어 도구 모음을 사용하여 현재 모드의 뷰 벡터 및 시각화 속성을 변경할 수 있습니다.the 뷰 control toolbar

가시성 제어 도구 모음을 사용하여 현재 모드에서 표시할 객체를 변경할 수 있습니다.the visibility control toolbar

선택 필터 도구 모음을 사용하여 해당 유형의 객체를 화면에서 선택할 수 있는지 여부를 변경할 수 있습니다. 이 설정은 모델 모드의 목록 뷰에 표시되는 객체도 제어합니다.the 선택 filter toolbar모델

The process indicator프로세스 표시기에는 현재 계산 진행 상태가 표시됩니다.

좌표계 제어 패널을 사용하여 좌표계를 추가, 제거 및 수정할 수 있습니다.the 좌표계 control panel

CPU 표시기에는 현재 CPU의 전체 부하가 표시됩니다.

메인 창의 오른쪽 하단에 애플리케이션의 팝업 알림이 나타날 수 있습니다. 해당 아이콘을 클릭하면 이러한 알림의 전체 목록이 있는 패널을 열 수 있습니다.pop-up notifications of the application
