스마트 LCS 생성

약 두 번의 마우스 클릭만으로 좌표계를 간편하게 생성할 수 있습니다. 매우 직관적인 방법입니다.

1. 먼저 그래픽 뷰에서 새 좌표계의 위치를 정의할 설계 피처를 선택합니다. 원점, 축 또는 둘 다를 가진 엔티티를 선택할 수 있습니다. 예를 들어, 호, 직선, 회전 곡면 또는 평면은 원점과 축을 모두 정의합니다. 점은 원점만 정의하며, 솔리드 모델의 정점은 원점, Z축(인접 곡면에서 결정) 및 X축 방향(인접 모서리에서 결정)을 모두 정의합니다. 솔리드 모델의 직선 모서리는 모서리 중앙에 원점을 배치하며, Z축 방향은 인접 곡면에서, X축 방향은 해당 모서리 자체에서 결정됩니다.

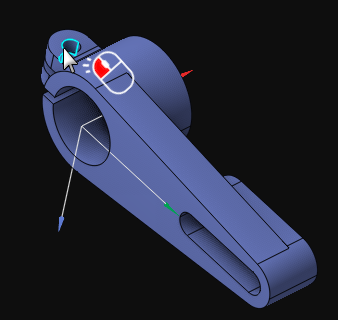

2. 어떤 지오메트리 엔티티도 로컬 좌표계를 완전히 정의하지 못하므로, CAM 시스템이 새 LCS의 Z축 또는 X축 방향과 같은 누락된 파라미터를 결정해야 합니다. 마우스로 뷰를 회전하여 CAM 시스템을 쉽게 유도할 수 있습니다. 이렇게 하면 스마트 마우스 가운데 버튼 클릭으로 뷰 방향을 설정하는 것과 유사하게, CAM 시스템이 뷰의 방향을 기준으로 새 LCS의 누락된 파라미터를 선택합니다.

3. 마지막 단계는 좌표계 패널의 메뉴 항목을 클릭하는 것입니다.coordinate systems panel

스마트 LCS 생성 예시:

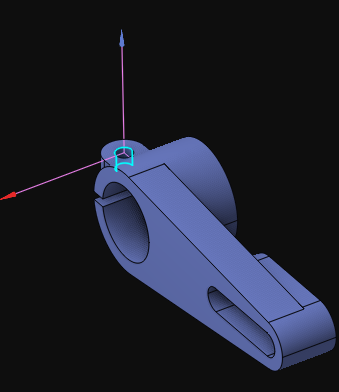

• 솔리드 정점에 의한 LCS:

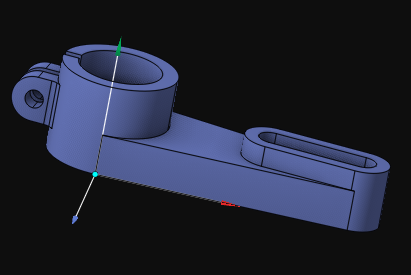

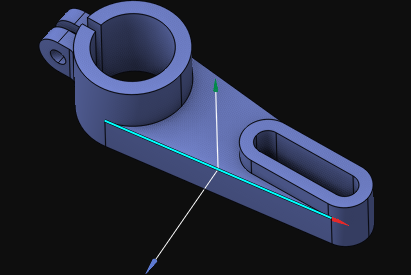

• 솔리드 직선 모서리에 의한 LCS:

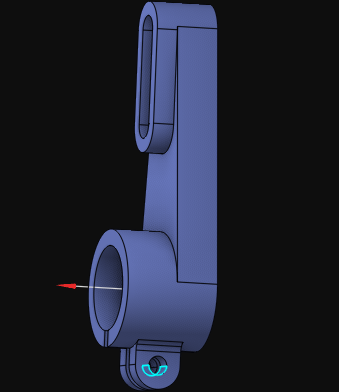

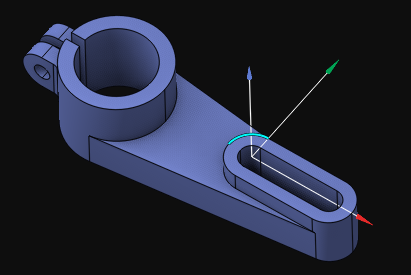

• 솔리드 원형 모서리에 의한 LCS:

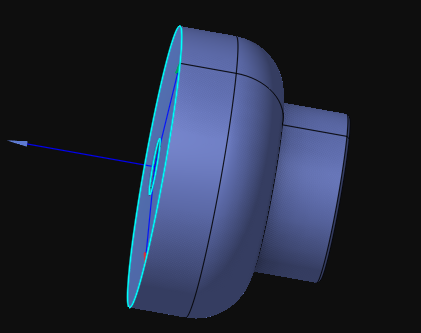

• Z축 방향이 반전된 평면 면 중심의 LCS:

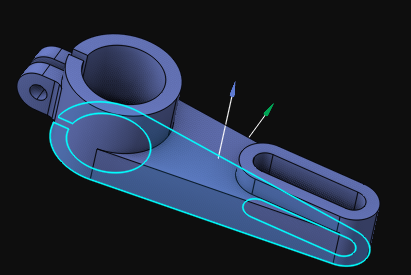

• 평면 면 중심의 XOY LCS:

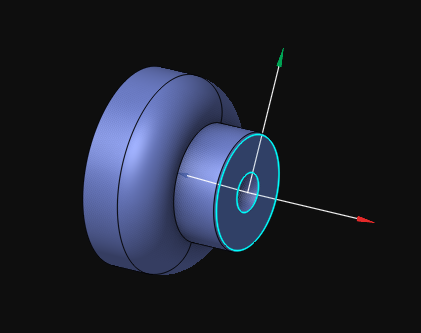

• X축 방향이 반전된 평면 면 중심의 XOY LCS:

참고:
