대화 창을 통한 좌표계 생성
좌표계 패널의 메뉴 항목을 누르면 새 좌표계 생성 창이 열립니다. 클릭 시점에 기하학적 요소가 선택되어 있으면 창이 열리지 않고, 대신 스마트 좌표계 생성 절차가 시작됩니다.
coordinate systems panelsmart 좌표계 creation
이 창에서 새 좌표계의 이름, 색상 및 설명을 지정합니다.
위치를 정의하는 두 가지 방법이 있습니다:

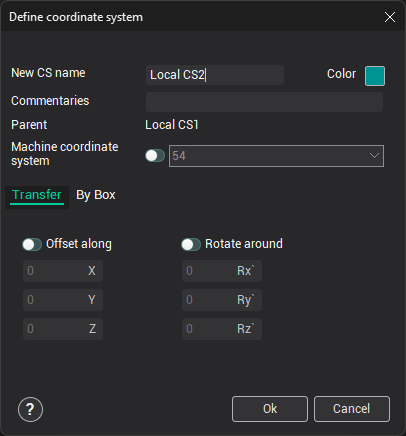

<이동> – 모든 변환은 활성 좌표계를 기준으로 수행됩니다. 새로 생성된 좌표계는 상위 좌표계를 기준으로 이동 및/또는 회전할 수 있습니다.

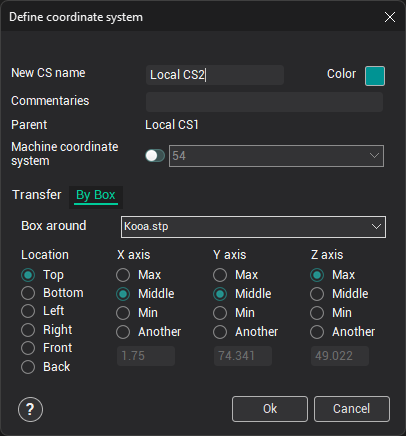

<박스 기준> – 새로 생성된 좌표계는 <박스 Around> 목록에서 선택한 그룹의 외부 치수에 설정됩니다. <위치>에서 좌표계의 배치 방식을 선택하고 원점을 지정합니다. 해당 축의 점 좌표는 그룹 박스를 기준으로 <최대>, <중간> 또는 <최소>으로 선택하거나, 절대 좌표(<기타>)로 지정할 수 있습니다.그룹<박스 Around><위치><최대><중간><최소><기타>

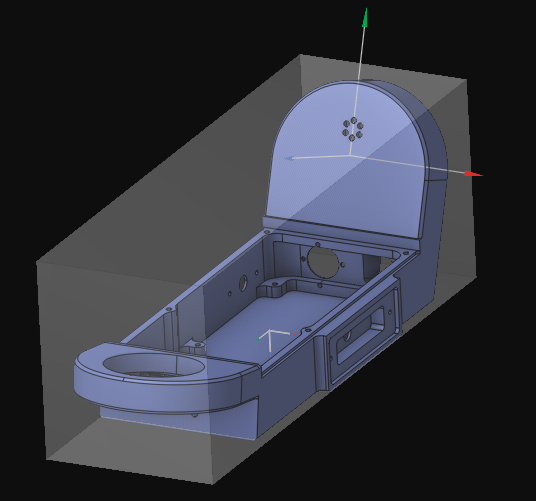

모든 변경 사항은 그래픽 창에 즉시 미리보기로 표시됩니다.그래픽 창
참고:
