와이어 EDM 코어리스 포켓 가공

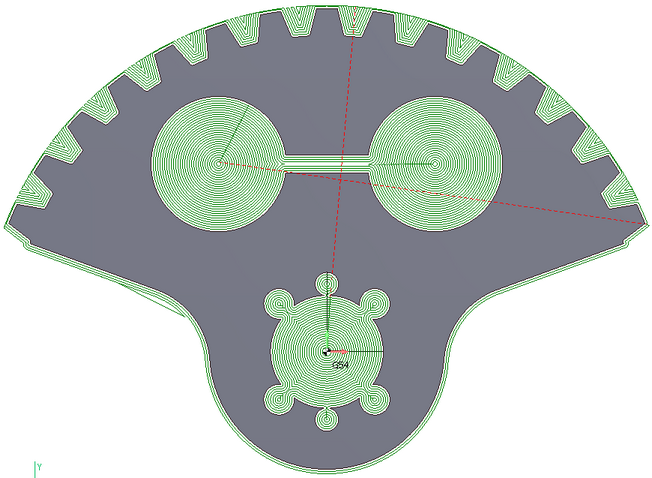

와이어 EDM 코어리스 포켓 가공은 금속 조각의 낙하 없이 영역에서 재료를 제거하도록 설계되었습니다. 와이어 경로는 일반적으로 공작물 중심에 가까운 사전 가공된 구멍에서 시작됩니다. 등간격 또는 지그재그 패스로 구성되며, 포켓 내부의 모든 재료를 순차적으로 제거합니다.

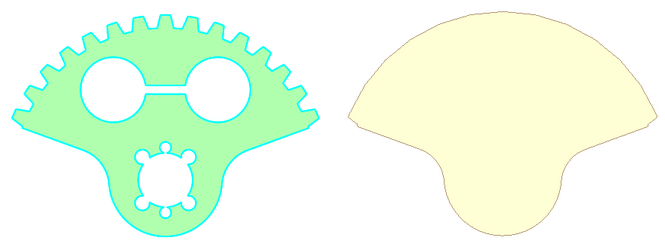

포켓 가공을 사용할 때는 작업 할당에 닫힌 윤곽만 지정해야 합니다. 이 윤곽은 서로 중첩될 수 있으며 아일랜드와 구멍(포켓)을 정의할 수 있습니다. 올바른 포켓 가공 와이어 경로 계산을 위해 작업 할당 항목 외에 공작물도 지정해야 합니다.job assignment공작물
|
|
|
|
작업 할당 |
공작물 |
와이어 EDM 포켓 가공은 CAM 시스템의 별도 작업이 아닙니다. 기존 2D 및 4D EDM 윤곽 가공 작업에 포함된 추가 옵션으로 제공됩니다. 따라서 와이어 EDM 포켓 가공은 황삭 재료 제거를 수행하고, 이후 윤곽을 따라 이동하면서 특수 절삭 조건을 사용하여 파트의 정삭 가공을 수행합니다.2D4D EDM contouring 작업

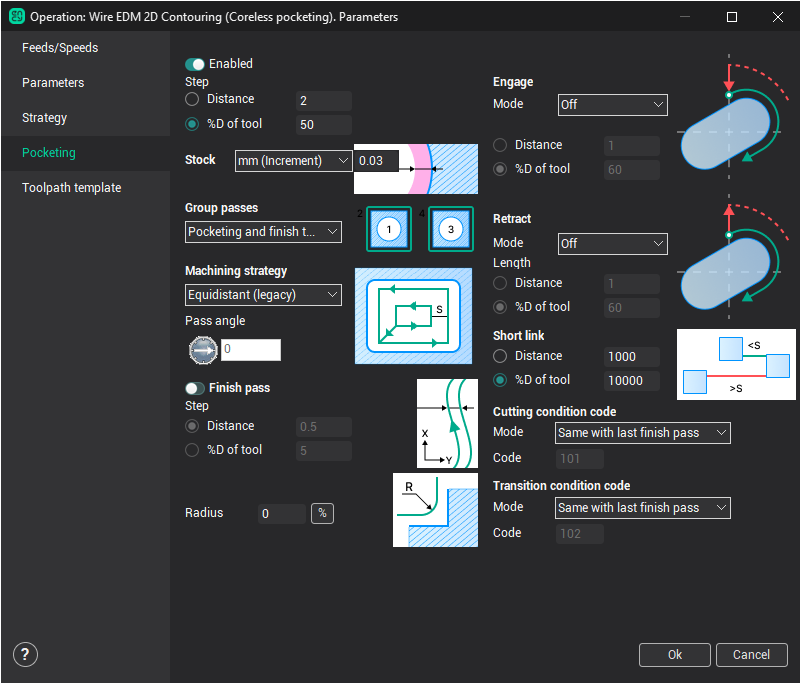

포켓 가공을 활성화하려면 와이어 EDM 작업 파라미터 창의 포켓 가공 페이지에서 해당 체크박스를 선택하십시오.
이 체크박스가 활성화되면 가공 전략 및 스텝, 패스 그룹화 방법 등의 파라미터 편집 패널을 사용할 수 있습니다. 이러한 파라미터의 대부분은 밀링 가공 작업의 해당 파라미터와 유사합니다.

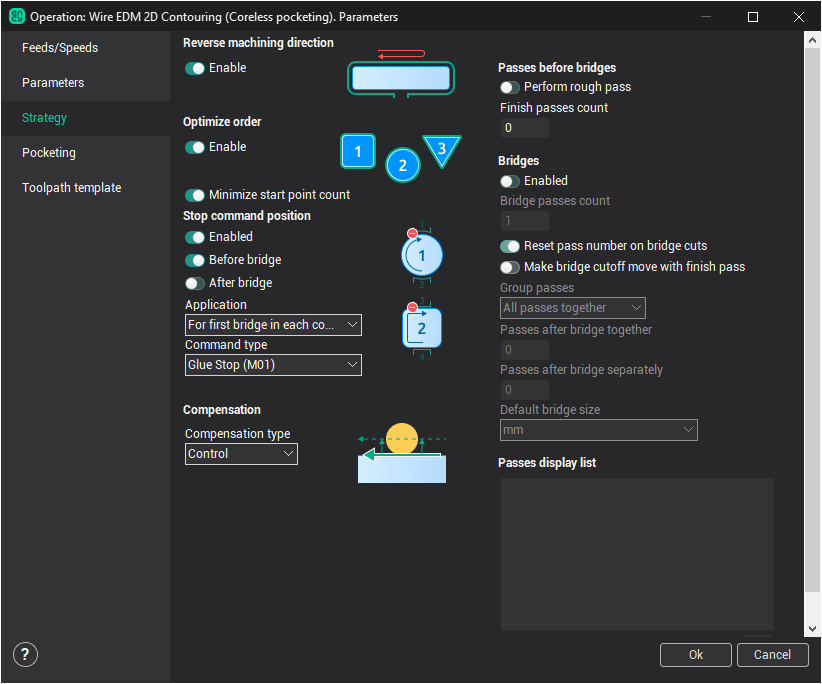

윤곽을 따른 정삭 패스 없이 황삭 재료 포켓 가공만 수행하려면 작업 파라미터 창의 "전략" 페이지에서 "황삭 패스 수행" 체크박스를 해제하십시오.
