포켓 가공 파라미터

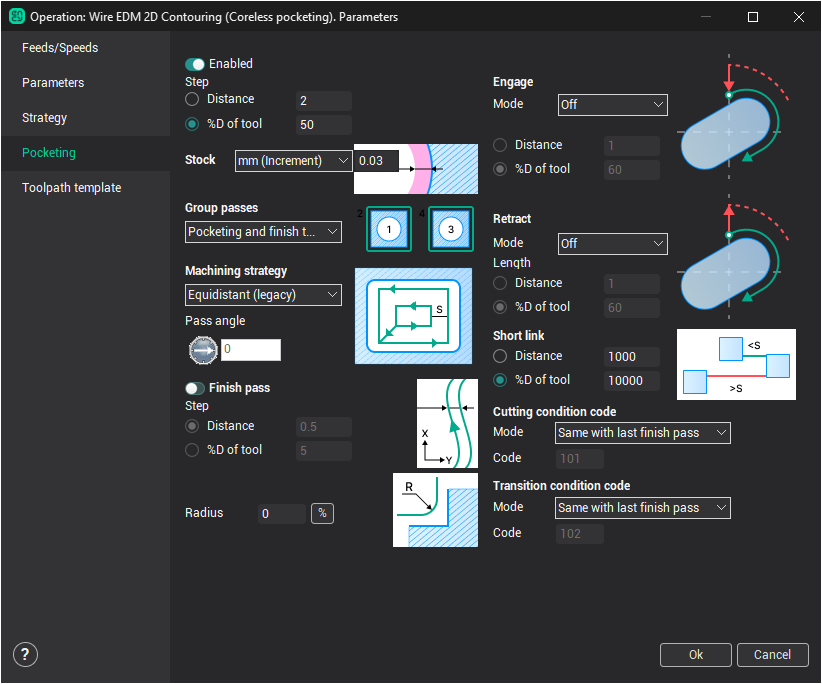

포켓 가공을 활성화하려면 와이어 방전 가공 작업 파라미터 창의 포켓 가공 페이지에서 해당 체크박스를 선택하십시오.
이 소재 여유량은 다음을 기준으로 합니다:
<가공 전략>은 와이어 경로의 형상을 정의합니다. "등거리" 전략을 선택하면 가공 패스의 형상이 원래 윤곽의 형태를 따릅니다. "평행" 전략을 선택하면 가공 패스가 평행선으로 구성됩니다. 후자의 경우, 평면에서 이 평행선의 각도를 선택적으로 지정할 수 있습니다.
<가공 스텝>은 인접한 두 가공 패스 간의 거리를 결정합니다. 편의를 위해 스텝 값은 여러 방식으로 정의할 수 있습니다.
거리. 절대값으로 지정되며 다른 설정을 변경해도 값이 변하지 않습니다.
와이어 직경 %. 실제 스텝 크기는 와이어 직경의 백분율로 지정되므로, 와이어를 변경하면 값이 달라집니다.
<정삭 패스>를 활성화하면 파트에 약간의 소재 여유량이 남게 됩니다. 이 여유량은 항상 초기 윤곽(등거리)을 따라 실행되는 마지막 정삭 패스에서 제거됩니다. 예를 들어, 평행 가공 전략을 지정한 경우 평행 황삭 패스 후의 스캘럽을 제거하여 더 높은 품질의 가공 곡면을 얻을 수 있습니다. 이 소재 여유량은 정삭용 기본 소재 여유량을 기준으로 합니다.
<소재 여유량> 파라미터는 윤곽을 따라 정삭 패스로 가공할 재료의 여유량을 지정합니다. 소재 여유량은 와이어 직경과 방전 가공 폭 간의 차이를 보상하기 위한 필요한 여유분도 제공합니다. 여러 방식으로 정의할 수 있습니다.
절대값. 이 경우 소재 여유량은 시스템의 현재 단위(밀리미터 또는 인치)로 지정되며, 작업 지시서에 지정된 원본 윤곽을 기준으로 합니다.
증분. 상대적 방식으로 소재 여유량을 정의할 때도 현재 단위(밀리미터 또는 인치)로 지정되지만, 윤곽을 따른 정삭 패스 수와 해당 오프셋을 기반으로 측정됩니다. 또한 와이어 반경이 추가됩니다.오프셋
와이어 직경 %. 소재 여유량은 절대값의 경우와 마찬가지로 작업 지시서에 지정된 원본 윤곽을 기준으로 합니다. 단, 값은 와이어 직경의 백분율로 지정됩니다.
<스무딩 반경>은 내부 코너 가공 시 와이어 경로를 라운딩합니다. 이를 통해 진동을 줄이고 가공 속도를 높입니다. "반경"은 코너의 궤적에 추가되는 원호의 반경을 지정합니다. 마지막 패스에서의 스무딩 수행 여부를 별도로 지정할 수 있습니다.
작업에 황삭 패스(포켓 가공)와 윤곽을 따른 정삭 패스가 모두 포함된 경우, 가공을 수행하는 순서를 추가로 지정할 수 있습니다. <패스 그룹> 파라미터가 이를 위해 설계되었습니다. "포켓 가공과 정삭 함께"를 선택하면 해당 윤곽의 가공이 완전히 완료될 때까지 다음 윤곽으로 이동하지 않습니다. "포켓 가공과 정삭 분리"를 선택하면 먼저 모든 포켓의 황삭 포켓 가공이 수행된 후, 윤곽을 따른 정삭 패스가 실행됩니다.
<짧은 링크> 파라미터는 가공 패스를 연결할 때 전환 경로의 구성 방법을 정의합니다. 와이어 경로의 연결점이 지정된 값보다 큰 거리에 있으면 와이어를 절단하고 급속 이송으로 전환합니다. 그렇지 않으면 와이어를 절단하지 않고 지정된 전환 이송 속도(전환 절삭 조건 코드)로 최단 거리를 따라 전환합니다.transitionwork passes
와이어 방전 포켓 가공의 가공 조건은 가공 패스와 전환에 대해 별도로 설정할 수 있습니다. 윤곽 가공 절삭 조건과 마찬가지로 특수 가공 조건 코드에 의해 결정됩니다. 이 코드에 따라 공작 기계의 CNC 제어 장치가 테이블에서 구체적인 절삭 파라미터를 결정합니다. 절삭 조건 코드를 지정하는 방법은 두 가지입니다.
조건 코드. 이 경우 특정 코드 번호를 직접 지정합니다.
첫 번째 정삭 패스와 동일. 이 옵션을 선택하면 윤곽을 따른 정삭 패스의 절삭 조건 테이블에서 조건 코드가 자동으로 가져와지며, 첫 번째 정삭 패스의 코드와 동일하게 적용됩니다.cutting conditions table
접근 및 복귀 옵션을 사용하면 와이어 방전 포켓 가공에 대해 패스 시작점으로의 접근 또는 패스 끝점에서의 복귀 모드와 값을 별도로 지정할 수 있습니다. 모드 필드에서 구성 방법을 선택할 수 있습니다.
끔. 접근 및 복귀를 생성하지 않습니다.
법선. 가공 패스에 대한 법선 방향으로 생성됩니다.
접선. 가공 패스에 대한 접선 방향으로 생성됩니다.
접근/복귀가 활성화된 경우, 크기는 현재 시스템 단위(밀리미터 또는 인치) 또는 와이어 직경의 백분율로 설정할 수 있습니다.
