EDM 및 제트 커팅 4D 작업의 작업 할당
와이어 EDM 가공 작업의 작업 할당에는 작업 할당 항목 목록이 있습니다. 이 항목들은 가공 지오메트리 및 기술 파라미터입니다. 작업 항목은 간략 또는 전체 형식으로 볼 수 있습니다. 각 항목은 단일 윤곽 또는 여러 윤곽을 포함하는 폴더일 수 있습니다.
간략 뷰는 작업 할당 항목의 목록이며, 아래에서 확인할 수 있습니다:
< 4D 윤곽 가공 > 작업에서는 2D 윤곽을 추가할 수 있습니다. < 2D 윤곽 가공 > 작업에서는 4D 윤곽을 추가할 수 없습니다.

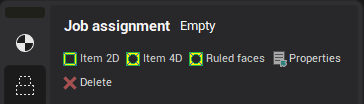

다음 기능을 사용할 수 있습니다:
< 와이어 방전 가공 항목 2D > – 선택한 항목을 2D 작업 할당으로 추가합니다.
< 와이어 방전 가공 항목 4D > – 선택한 항목을 4D 작업 할당으로 추가합니다. 하나의 윤곽은 상부로, 다른 하나는 하부 윤곽으로 지정됩니다. 이 버튼은 <4D 윤곽 가공>에서만 사용할 수 있습니다.4D 윤곽 가공
<속성> – 작업 할당 항목 속성의 전체 뷰가 표시되는 창을 엽니다. 표준 Windows 키 조합을 사용하여 여러 항목을 동시에 편집할 수 있습니다.속성
< 삭제 > – 목록에서 선택한 항목을 삭제합니다.
파라미터 창 호출 및 항목 삭제는 팝업 패널의 버튼을 사용할 수 있습니다:
여러 파라미터를 가진 여러 항목을 선택할 수 있습니다.select several 항목 with several parameters

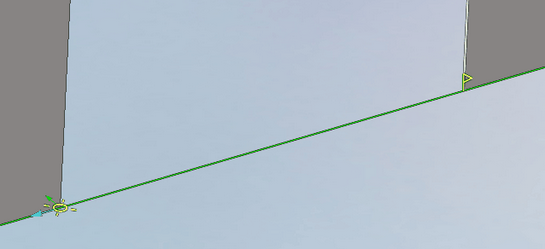

윤곽은 닫힌 형태 또는 열린 형태일 수 있습니다. 윤곽의 시작점과 끝점은 그래픽 창에서 변경할 수 있습니다:
시스템에서 그래픽 창에서 직접 윤곽을 편집할 수 있습니다. 편집 원리는 선반 작업에서 사용되는 것과 유사합니다.선반 작업
참조:
2D job assignment 항목 properties
4D job assignment 항목 properties
