와이어 나사 점

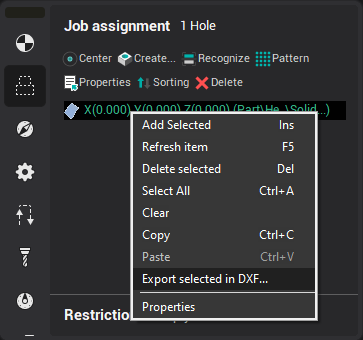

와이어 방전 가공 작업에서 경로는 일반적으로 공작물의 사전 가공된 구멍에서 시작됩니다. 작업에 지정된 공작물 모델에 구멍이 이미 존재하는 경우, 재료가 없는 위치에서 와이어 진입 위치가 자동으로 결정됩니다. 공작물이 구멍 없이 단순한 솔리드 재료로 지정된 경우, 와이어를 통과시킬 구멍을 명시적으로 지정할 수 있습니다. 이를 위해 "기술" 모드에서 원하는 와이어 방전 가공 작업을 선택한 다음, 메인 창 왼쪽 하단의 "구멍" 탭을 선택합니다.

../images/download/attachments/142656206/image2024-7-17_15-13-13.png

좌표를 수동으로 입력하거나, 기하학적 기본 요소를 선택하거나, 3D 모델 인식 시 자동으로 이 목록에 구멍을 추가할 수 있습니다. 이 창의 사용 방법은 구멍 가공 작업의 구멍 목록 작성과 동일합니다.the list of holes for the 홀 가공 작업

또한, 와이어 방전 가공 작업은 역설계 모드를 지원합니다. 계산 시 이 목록에서 적합한 구멍을 찾을 수 없는 경우, 드릴 가공을 위한 새 구멍을 자동으로 생성하여 목록에 추가합니다. 이후 이 목록의 구멍을 외부 파일(DXF)로 내보낼 수 있습니다. 이 구멍 파일을 다른 프로젝트나 다른 애플리케이션에 불러와 해당 파트의 가공을 위한 공작물 설계에 사용할 수 있습니다.

구멍 목록을 내보내려면 이 창의 팝업 메뉴 또는 <파일 / 내보내기 / 구멍 내보내기> 메인 메뉴 항목을 사용할 수 있습니다.
