와이어 방전 가공
와이어 방전 절삭의 기본 원리는 대전된 와이어와 공작물(전극) 사이에 50Hz에서 수백 kHz 범위의 주파수로 펄스 전류가 흐르면서 발생하는 방전(스파크)을 파트에 적용하는 것입니다. 공작물과 와이어는 유전체 액체로 분리되어 있습니다. 방전의 결과로 와이어와 공작물에서 미세 입자가 제거되고, 유전체 흐름에 의해 스파크 갭에서 배출됩니다. 또한 유전체는 분해 촉매 역할을 하며, 방전의 고온에서 유전체 액체가 스파크 갭 주위에서 기화되고, 즉시 빠져나가지 못하는 증기가 보조적인 '미세 폭발'을 일으킵니다.
물리화학적 관점에서 높은 열 온도는 공작물의 결정 격자를 파괴하며, 금속 이온은 표면과의 접촉을 잃게 됩니다. 이 과정을 관찰하면 대전된 와이어가 금속을 침식하면서 서서히 공작물 속으로 침투하는 것처럼 보입니다. 황동 와이어는 공작물에 개구부를 만들어 필요한 윤곽을 형성합니다.
와이어 방전 가공은 재료 낭비가 크거나 난삭재(경화 금속) 등으로 인해 기존 가공이 어렵거나 비경제적인 경우에 사용됩니다.

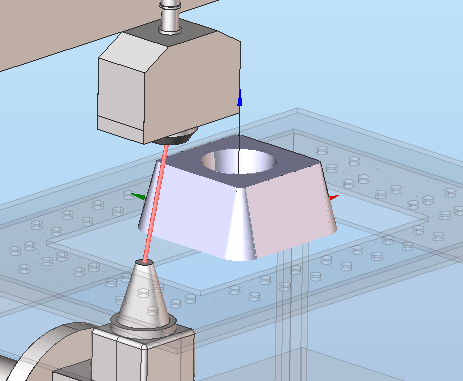

CNC 와이어 방전 가공기는 방전 침식 방식으로 판재를 절삭하는 데 사용됩니다. 2축 또는 4축 장비가 있으며, 수직 또는 테이퍼 측면의 곡선 윤곽을 절삭할 수 있습니다.
CAM 시스템은 2축 또는 4축 와이어 방전 가공기용 NC 프로그램을 생성할 수 있습니다:
윤곽 가공 작업은 2축 가공 시 하나의 2D 윤곽을 따라, 또는 4축 가공 시 상부 및 하부 두 윤곽을 동시에 따라 와이어 경로를 생성하는 데 사용됩니다. 하나의 작업에서 여러 윤곽을 가공할 수 있습니다. 가공에 필요한 윤곽 목록은 <작업 영역>에서 선택합니다. 작업 영역에서 사용자는 필요한 가공 방향도 지정할 수 있습니다. 보정 방향은 윤곽 유형과 가공 방향에 따라 자동으로 계산됩니다. 각 윤곽에 대해 가공 시작점과 종료점, 와이어 로딩 및 파팅 점, 구배 각도 등을 정의할 수 있습니다.작업 영역
각 윤곽의 시작점과 종료점에 대해 추가적인 접근 및 퇴피 이동을 생성할 수 있습니다. 이러한 추가 이동을 사용하면 시작점과 종료점의 정확한 가공을 보장할 수 있습니다. 접근 및 퇴피 방법과 해당 파라미터는 작업 파라미터 창의 <리드인 / 리드아웃> 페이지에서 정의합니다.리드인 / 리드아웃
양호한 표면 정삭을 위해 윤곽을 따라 여러 번의 패스가 필요한 경우가 있습니다. CAM 시스템은 황삭, 정삭, 브리지, 절단 등 다양한 패스 방법을 지원합니다. 이러한 패스의 활성화/비활성화 및 추가 파라미터 정의는 작업 파라미터 창의 <전략> 페이지에서 수행합니다. 최적화된 경로 방향, 선택된 보정 유형 등 다양한 옵션을 사용할 수 있습니다.전략
대부분의 최신 와이어 방전 NC 시스템은 윤곽을 따른 각 패스에 대해 미리 설정된 절삭 조건 테이블을 CNC 제어장치에 로드할 수 있습니다. 가공 과정에서 G코드에 해당 절삭 모드에 대한 특수 명령을 포함하여 테이블 세트 중 하나를 선택합니다. CAM 시스템은 와이어 방전 가공 작업에서 이러한 절삭 모드 지정 방법을 지원합니다. 가공 조건 테이블의 수정은 작업 파라미터 창의 <피드/속도> 페이지에서 수행합니다. 이 페이지에서는 와이어 오프셋 값과 공작물의 높이 및 재료, 와이어의 직경 및 재료, 필요한 표면 정삭 품질 등 여러 파라미터를 포함하여 각 패스의 가공 조건을 편집할 수 있습니다. 가공 조건 테이블은 가공 기술 라이브러리에서 선택하거나 각 작업에서 수동으로 정의할 수 있습니다. 가공 기술 라이브러리 작업은 동일한 창의 별도 탭에서 수행합니다.피드/속도
각 작업의 고유 속성은 작업 파라미터 창의 <파라미터> 페이지에서 정의합니다. 따라서 이 창은 <와이어 방전 가공 2d 윤곽 가공>과 <와이어 방전 가공 4d 윤곽 가공>에서 다르게 표시됩니다.와이어 방전 가공 2d 윤곽 가공와이어 방전 가공 4d 윤곽 가공
반복 항목(동일 유형의 구멍, 홈 등)이 있는 파트를 가공할 때는 <변환>을 사용하는 것이 좋습니다. 이를 통해 계산 시간을 줄이고 NC 데이터 디버깅에 소요되는 시간을 단축할 수 있습니다. 이 기능은 작업 파라미터 창에서 사용할 수 있습니다.
참고:
Approaches/returns of 와이어 방전 가공 작업
