선반 사이클

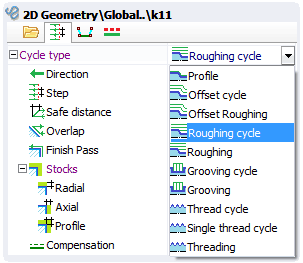

사이클 유형은 정의된 프로파일을 기반으로 공구 경로 생성 방식을 결정합니다. 선반 작업에 사용할 수 있는 작업 할당 요소 유형은 다음과 같습니다.
"프로파일" 모드에서는 정의된 프로파일이 추가 없이 그대로 공구 경로로 출력됩니다.프로파일
오프셋 cycle오프셋 사이클은 정의된 프로파일을 기반으로 ISO G73 사이클을 생성합니다.
오프셋 황삭은 ISO G73과 동일한 공구 경로를 생성하지만, 확장 모드로 출력됩니다. 이 모드에서는 현재 공작물 상태를 확인할 수 있습니다.ISO G73
황삭 사이클은 정의된 프로파일을 기반으로 ISO G71/G72 사이클 중 하나를 생성합니다.
황삭은 ISO G71/G72와 동일한 공구 경로를 생성하지만, 확장 모드로 출력됩니다. 이 모드에서는 현재 공작물 상태를 확인할 수 있습니다.ISO G71/G72
GroovingLathe_홈 가공 모드는 ISO G74/G75와 동일한 공구 경로를 생성하지만, 확장 모드로 출력됩니다. 이 모드에서는 현재 공작물 상태를 확인할 수 있습니다. 향후 버전에서는 이 모드가 개선되어 실제 프로파일 구성을 확인할 수 있게 될 예정입니다.ISO G74/G75
스레드 cycle나사 사이클 - ISO G76으로 공구 경로를 출력하는 다중 패스 나사 가공 사이클입니다.
Single-나사 cycle단일 나사 사이클 - 여러 패스로 수행할 수 있는 나사 가공입니다. 각 패스는 ISO G92 형식의 개별 사이클로 생성됩니다.
스레딩나사 가공 - 확장 출력 형식의 나사 가공입니다. 각 동작이 개별 블록으로 수행됩니다. 작업 동작은 스핀들 회전과 동기화됩니다. 이 모드는 ISO G32/G33으로 활성화됩니다. 확장 형식을 사용하면 테이퍼가 다른 나사, 면의 나선 등 특수한 나사를 가공할 수 있습니다.
4-축 선삭4축 선삭 사이클은 윤곽을 따라 이동하는 과정에서 공구 경사각을 연속적으로 변경하여(공작 기계의 4번째 축 사용, 가능한 경우) 하나의 작업으로 파트의 접근하기 어려운 영역을 가공할 수 있습니다.
