적용 범위:

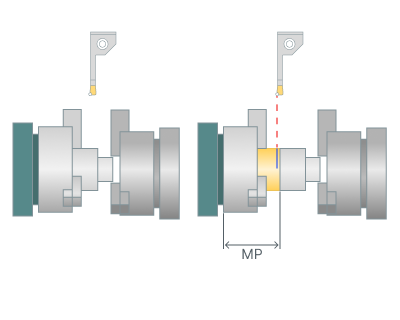

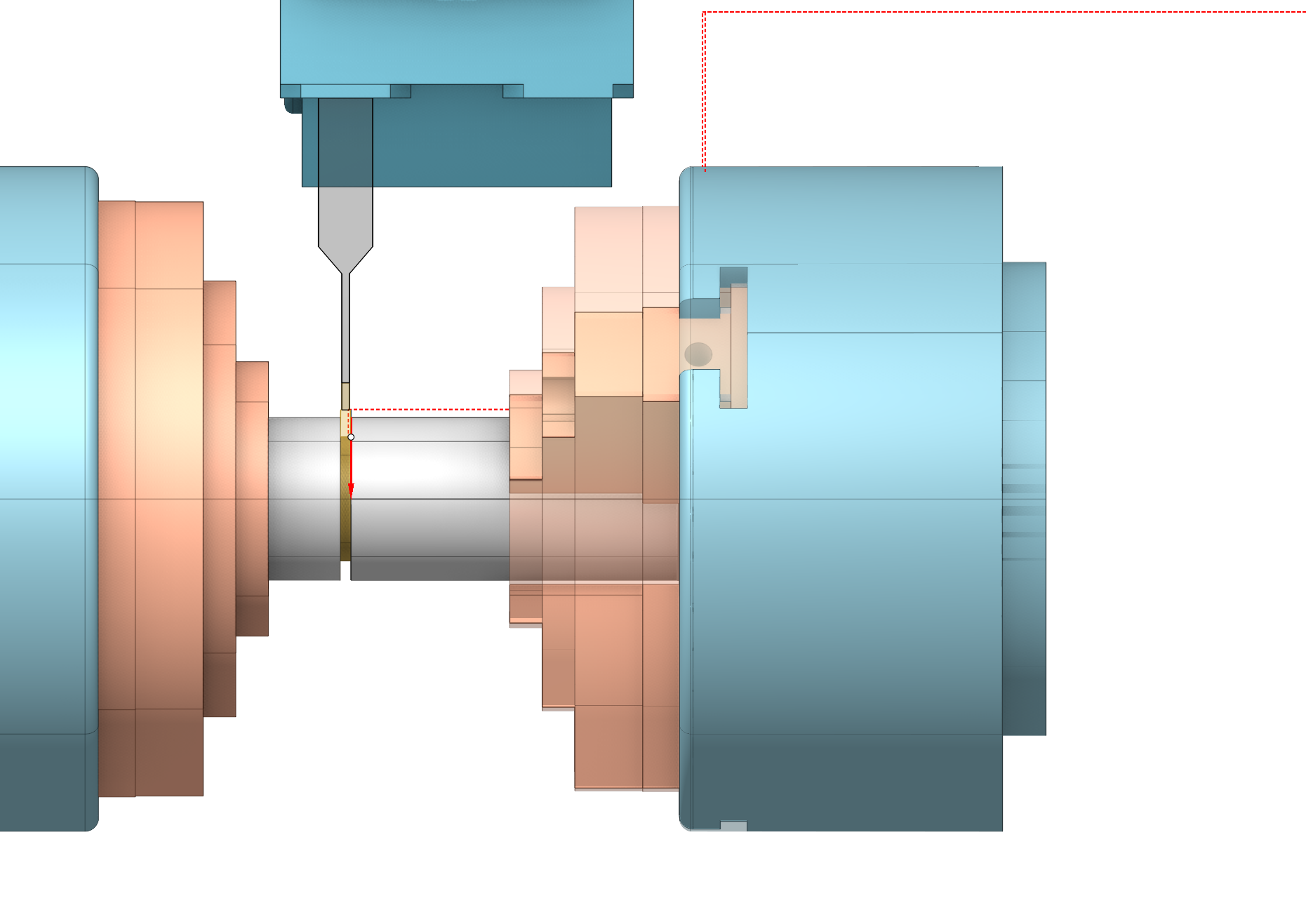

이 작업의 목적은 가공된 파트를 공작물의 잔여 재료에서 절단 분리하는 동시에 모따기 또는 반경 형성을 포함하여 파트의 후면을 성형하는 것입니다. 절단 분리 전에 홈 가공 등을 통해 공작물을 사전 준비할 수 있습니다. 선삭 절단 분리 작업과의 차이점은 작업 완료 시 공작물이 다른 스핀들로 이동된다는 것입니다.선반 파트-off 작업

셋업:

셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 설정, 파트 좌표계 등이 포함될 수 있습니다.자세히 보기

작업 할당:

파트-off.절단 분리. 가공된 파트를 공작물의 잔여 재료에서 절단 분리하는 동시에 파트의 후면을 가공합니다. 시스템은 파트의 오른쪽 또는 왼쪽에서 공작물의 외경과 내경을 연결하는 수직선으로 작업 사이클의 윤곽을 생성합니다..

프로파일. 시스템은 파트의 기하학적 윤곽과 동일한 공구경로를 가진 단일 패스를 생성합니다. 사용자는 공구경로에 진입/퇴피, 소재 여유값에 의한 이동, 공구 도달 불가 영역 제외, 공구 반경 보정을 추가할 수 있습니다.자세히 보기See 더보기

그루빙 cycle. 홈 가공 사이클. 시스템은 절단 분리 작업을 ISO G75 또는 ISO G74 사이클로 NC 프로그램에 출력합니다.

Slotting. 슬롯 가공. 이 사이클은 최소한의 동작으로 단순한 직사각형 홈을 효율적으로 가공합니다.자세히 보기See 더보기

Grooves. 홈 가공. 이 사이클은 황삭과 유사하지만, 가공 공정을 ISO G71/G72와 유사한 사이클로 NC 프로그램에 출력합니다.자세히 보기See 더보기

Zigzag. The 공구 removes the rough 소재지그재그. 공구가 황삭 소재를 층별로 제거합니다. 각 층에서 절삭 깊이까지 하향 플런지한 후 수평 이동을 수행합니다. 이렇게 방향을 교대하는 수평 패스가 전체 황삭 소재를 층별로 제거합니다.자세히 보기See 더보기

속성. 선택한 요소의 속성을 표시합니다. 여유량을 추가로 설정할 수 있습니다. 선택한 요소를 더블 클릭하여 속성 메뉴를 호출할 수 있습니다.

삭제. 목록에서 항목을 제거합니다.

제한. 제한 영역. 가공하지 않아야 할 영역을 제한할 수 있습니다.자세히 보기See 더보기

사이클 파라미터:

일부 파라미터 그룹은 선삭 절단 분리 작업과 동일하게 작동합니다.자세히 보기선반 파트-off 작업See 더보기

전략:

이송/속도:

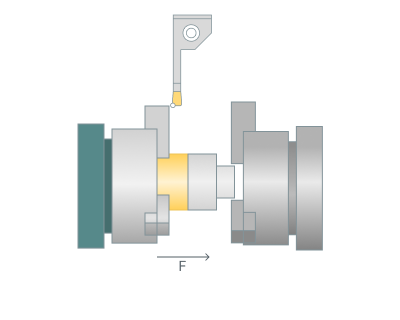

이 대화상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다.자세히 보기

변환:

작업 내에서 계산된 공구 경로의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다.자세히 보기

파트:

파트는 가우지 검사 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기

공작물:

작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기

고정구:

고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
