나사 사이클
나사 사이클은 지정된 파라미터로 나사를 생성하기 위한 패스(하나 이상)를 생성합니다.

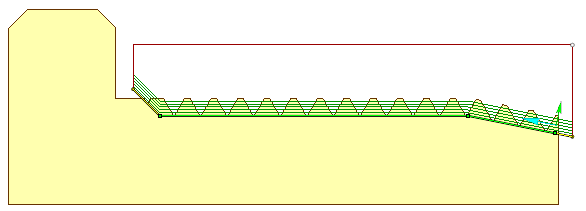

나사 가공 영역은 기하학적 윤곽으로 지정됩니다. 윤곽은 나사 골 직경(외경 나사의 경우 내경, 내경 나사의 경우 외경)을 정의합니다. 두 번째 직경은 깊이 파라미터로 계산됩니다. 내경 또는 외경 나사 유형은 윤곽 가공 방향(윤곽 시작점 근처의 수직 화살표)으로 지정됩니다. 왼나사 또는 오른나사 유형은 윤곽 가공 방향(윤곽 시작점 근처의 평행 화살표)과 스핀들 회전 방향으로 지정됩니다. 윤곽의 접근 및 퇴피 영역에서 공구 출구의 연장 또는 모따기를 설정할 수 있습니다.
선반 나사 사이클 시각화 기능이 있습니다. 나사 사이클을 추가하면 화면에 나사의 대화형 표현이 즉시 나타납니다. 나사 피치, 깊이, 상단 및 하단 직경의 치수를 그래픽 화면에서 직접 편집할 수 있습니다.
나사 명칭이 표시된 팝업 액션 바를 통해 나사 테이블을 빠르게 열고 표준 나사 중 하나를 선택할 수 있습니다. 이 패널에서 나사 목록을 직관적으로 수정할 수 있습니다.

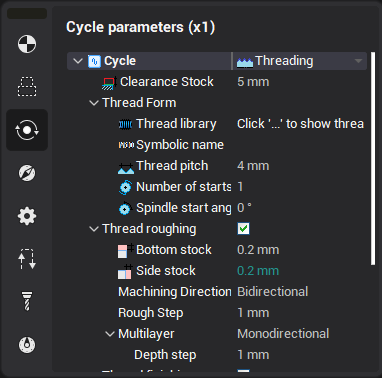

작업 할당 항목의 속성 창에는 다음 파라미터가 있습니다.
여유 소재는 나사에서 전환 레벨까지의 거리입니다. 사이클은 이전 패스의 끝에서 다음 패스의 시작으로 이동할 때 이 레벨을 통과합니다.정리 소재
나사 프로파일은 공구 형상, 나사 형상 그룹의 파라미터로 지정되며, 자유 형상 나사의 경우에만 별도의 작업 할당 항목으로 나사 홈 프로파일을 추가로 지정해야 합니다.threaded groove profile
대표명 기호 명칭은 나사 유형과 크기의 선택적 기호 표기(예: M10)입니다. 나사 테이블에서 나사를 빠르게 검색하는 데 사용할 수 있습니다.
나사 피치는 두 가지 방식으로 설정할 수 있습니다. 첫 번째 방식에서는 리드를 인접한 나사에 있는 프로파일의 동일한 두 점 사이의 거리로 정의합니다. 두 번째 방식에서는 리드를 단위 길이당 회전 수로 지정합니다.
작업에서 줄 수와 스핀들 시작 각도 파라미터를 편집하여 다조 나사를 생성할 수 있습니다. 다양한 사이클 유형에서 줄 수를 다르게 사용합니다. ISO G76에서는 줄 수가 사이클 파라미터로 전송됩니다. 그러나 일부 공작 기계에는 사이클에 이 파라미터가 없습니다. 이 경우 다른 스핀들 시작 각도 파라미터 값으로 동일한 사이클을 만들어 다조 나사를 생성할 수 있습니다. 또 다른 방법은 ISO G92 또는 ISO G32/33을 사용하는 것입니다. 이 경우 작업이 서로 다른 스핀들 시작 각도로 패스를 자동 생성합니다.
순서, 황삭 및 정삭 그룹의 파라미터는 패스의 수와 상호 배치를 정의합니다. 나사 프로파일 유형에 따라 다르므로 관련 항목을 참조하십시오:
표준 form 나사표준 형상 나사
자유형-form 나사자유 형상 나사
나사 공구경로는 다양한 출력 형식으로 생성할 수 있습니다: 다중 패스 나사 사이클(ISO G76), 단일 패스 나사 사이클 ISO G92 또는 확장 나사 가공.various output formats
