오프셋 황삭
오프셋 황삭은 ISO G73과 동일한 공구 경로를 생성하지만, 확장 모드로 출력됩니다.ISO G73
이 모드에서는 현재 공작물 상태를 확인할 수 있습니다.

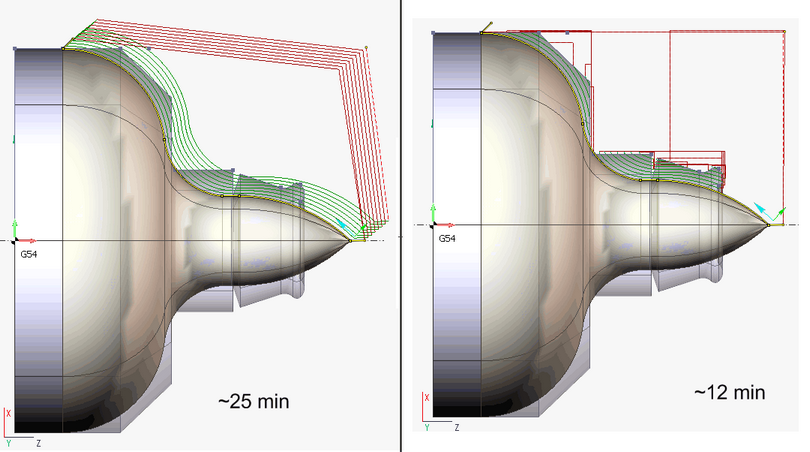

공작물의 현재 상태를 확인하면 가공 시간을 단축할 수 있습니다. 그림은 해당 항목을 나타냅니다. 가공에는 약 25분이 소요됩니다.
공작물의 현재 상태를 기반으로 한 알고리즘을 사용하면, 작업 이송 속도로 공중을 통과하는 공구 패스를 제외하고 이 파트의 가공 시간을 50% 단축할 수 있습니다.

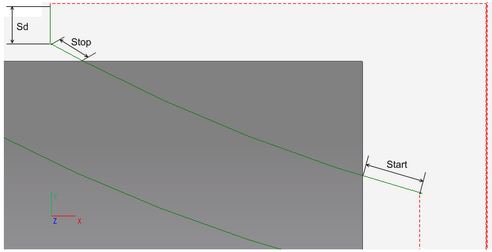

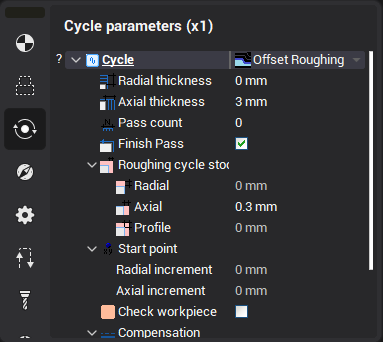

공작물 확인 파라미터는 속성 창에서 정의할 수 있습니다.
Sd — 안전 거리
Start — 시작 진입량
중지 — 종료 진입량
경우에 따라 공구가 공중을 통과하는 거리가 매우 짧은 경우, 이를 무시하는 것이 바람직할 수 있습니다. 무시 thickness 파라미터를 사용하면 작업 이송 속도로 공중을 통과하는 최대 거리를 지정할 수 있습니다.
두 영역 사이의 거리가 무시 thickness 파라미터보다 작으면, 시스템은 이를 하나의 영역으로 처리합니다.

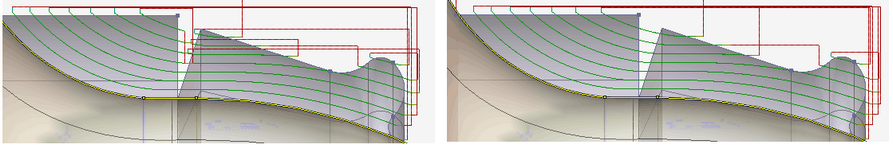

그림 왼쪽에서 무시 thickness 파라미터가 가공 영역 사이의 거리보다 작으므로, 시스템은 이를 별도의 영역으로 처리합니다.
그림 오른쪽에서 무시 thickness 파라미터가 가공 영역 사이의 거리보다 크므로, 시스템은 이를 하나의 영역으로 처리합니다.
경우에 따라 여러 영역을 하나로 처리하되, 보간이 활성화된 상태에서 고속 이송(횡단 이송)으로 두 번째 영역으로 이동하는 것이 바람직할 수 있습니다.

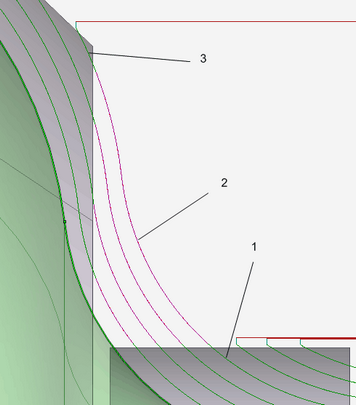

공구가 작업 이송 속도로 첫 번째 영역(1)을 가공한 후, 프로파일(2)을 따라 횡단 이송 속도로 두 번째 영역(3)으로 이동합니다.
최고 traversal distance는 공구가 횡단 이송 속도로 이동할 수 있는 최대 거리를 지정합니다. 영역 사이의 거리가 이 파라미터보다 크면, 시스템은 이를 별도의 영역으로 처리합니다.

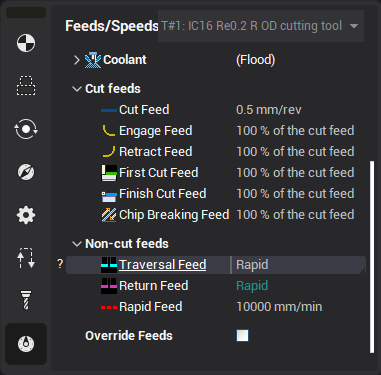

시스템은 특정 프로파일에 대해 이송 속도 값을 설정하는 기능을 제공합니다.
