황삭
ISO G71/G72 기반의 황삭이며, 확장 모드로 출력됩니다.ISO G71/G72
이 모드에서는 현재 공작물 상태를 확인할 수 있습니다.

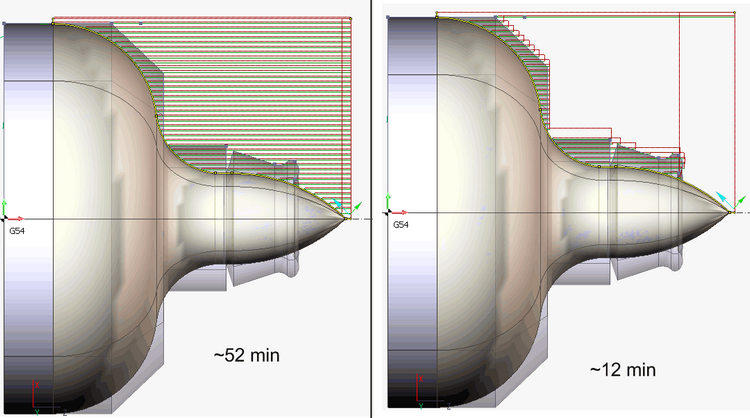

현재 공작물 상태를 확인하면 가공 시간을 줄일 수 있습니다. 그림은 해당 항목을 나타냅니다. 가공에는 약 52분이 소요됩니다. 현재 공작물 상태 기반 알고리즘을 사용하면 이송 속도로 공구가 허공을 지나가는 구간을 제외하고 이 파트의 가공 시간을 80% 단축할 수 있습니다.

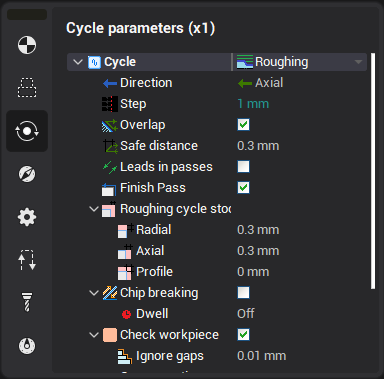

공작물 확인 파라미터는 속성 창에서 정의할 수 있습니다.
경우에 따라 공구가 허공을 지나가는 거리가 매우 짧다면 이를 무시하는 것이 좋습니다. 무시 두께 파라미터를 사용하면 이송 속도로 허공을 지나가는 최대 거리를 지정할 수 있습니다. 두 영역 사이의 거리가 무시 두께 파라미터보다 작으면 시스템은 이를 하나의 영역으로 처리합니다.

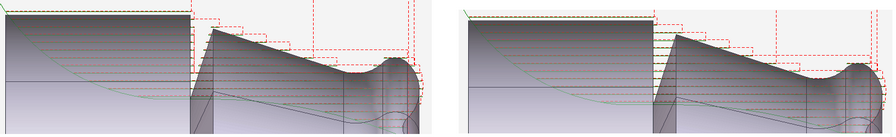

그림 왼쪽에서는 무시 두께 파라미터가 가공 영역 사이의 거리보다 작아 시스템이 영역을 개별적으로 처리합니다. 그림 오른쪽에서는 무시 두께 파라미터가 가공 영역 사이의 거리보다 커서 시스템이 이를 하나의 영역으로 처리합니다.

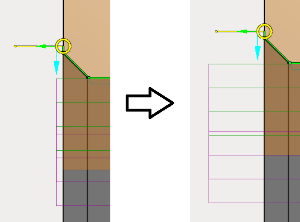

또한 이 모드에는 패스 내 리드 파라미터가 있어 링크/리드 탭에서 어프로치/퇴피를 패스에 적용할 수 있습니다. 이 기능은 공작물 확인 파라미터가 활성화된 경우 매우 유용합니다.Leads in passes check 공작물

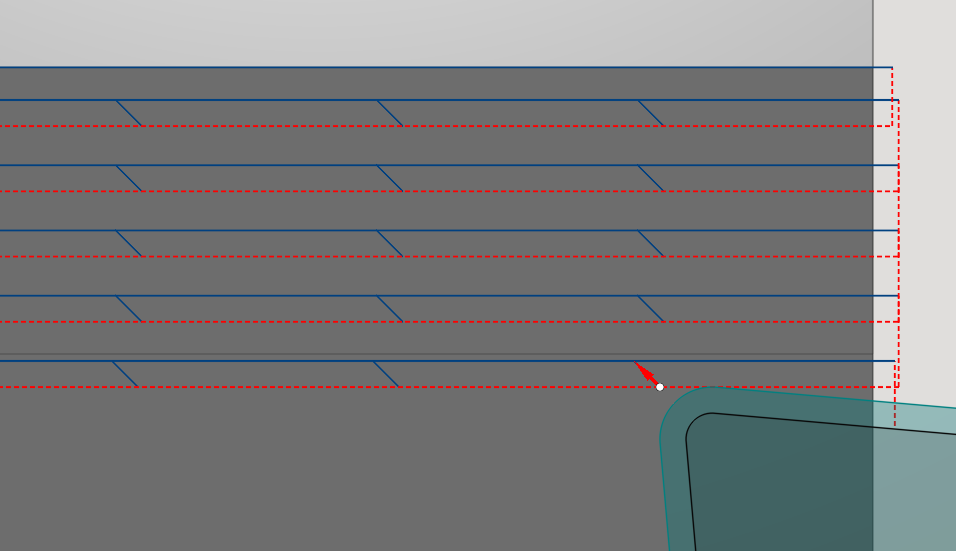

Chip breaking 칩 브레이킹 파라미터는 칩 브레이킹 전 절삭 길이를 조정합니다. 퇴피 길이는 안전 거리 파라미터로 설정합니다. 드웰 파라미터는 칩 브레이킹 시 퇴피 대신 초 또는 회전 단위의 지연을 설정합니다. 칩 브레이킹은 오버랩 모드에서도 작동합니다. 칩 브레이킹 이송 속도는 속도 탭에서 설정합니다.safe distance 휴지 파라미터
