홈 가공 사이클

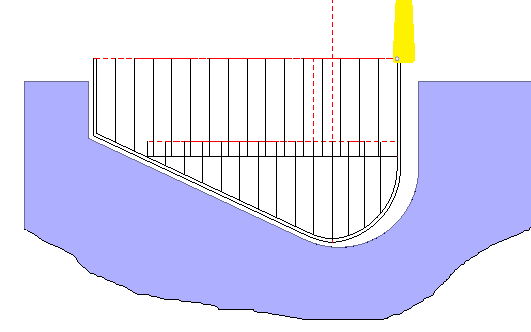

고급 홈 가공 요소는 모든 종류의 선반 홈에 대한 복합 공구 경로를 생성합니다. 외경 방사형, 내경 방사형, 단면 또는 경사 홈 가공이 가능합니다.

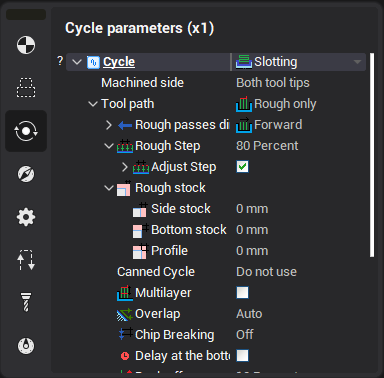

사이클 파라미터는 속성 창에서 정의할 수 있습니다.

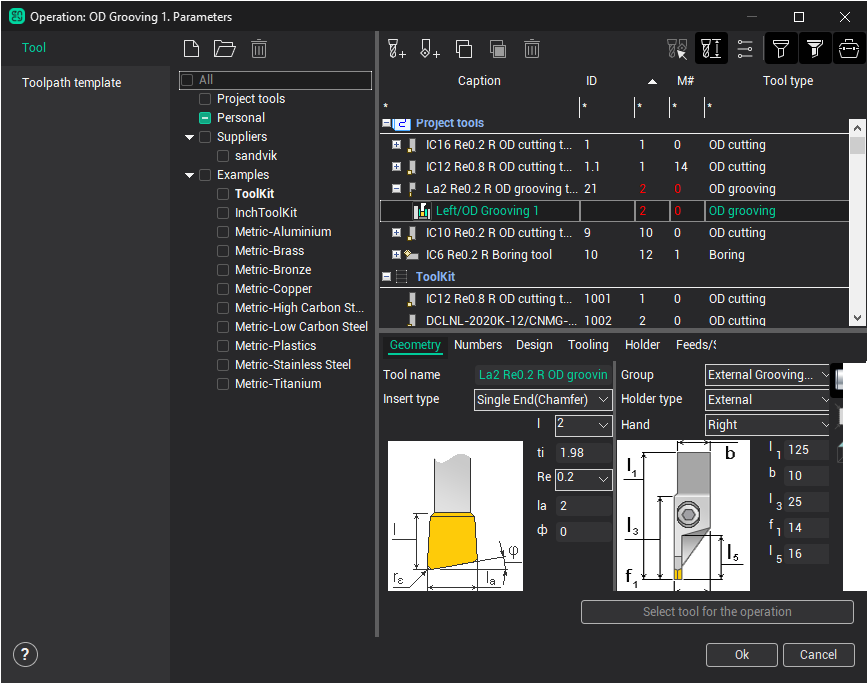

홈 가공 사이클은 홈 윤곽의 바닥 점을 정의하고, 서로 다른 공구 팁으로 홈의 양측을 가공합니다. 각 측면은 프로파일의 끝점에서 바닥 점까지 가공됩니다. 공구 팁은 아래에 표시된 공구 대화 상자에서 정의합니다.

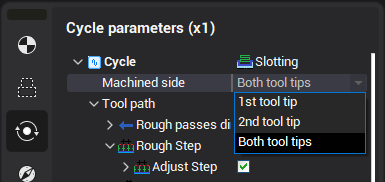

가공 측면 파라미터를 사용하면 홈의 한쪽만 가공할 수 있습니다. 첫 번째 공구 팁을 선택하면 첫 번째 공구 팁이 접촉하는 측면만 가공됩니다.

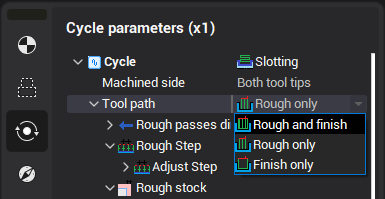

고급 홈 가공 사이클은 황삭 및 정삭 패스를 생성합니다. 공구 경로 파라미터는 생성할 패스를 정의합니다.

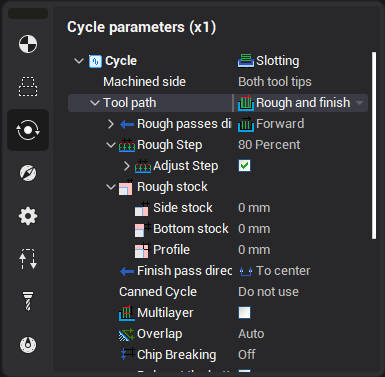

정삭만을 선택하면 정삭 패스만 생성되며 대화 상자에는 정삭 경로 파라미터만 표시됩니다. 황삭만을 선택하면 황삭 경로가 생성되며 대화 상자에는 황삭 패스 파라미터만 표시됩니다. 황삭 및 정삭을 선택하면 모든 파라미터가 표시됩니다.

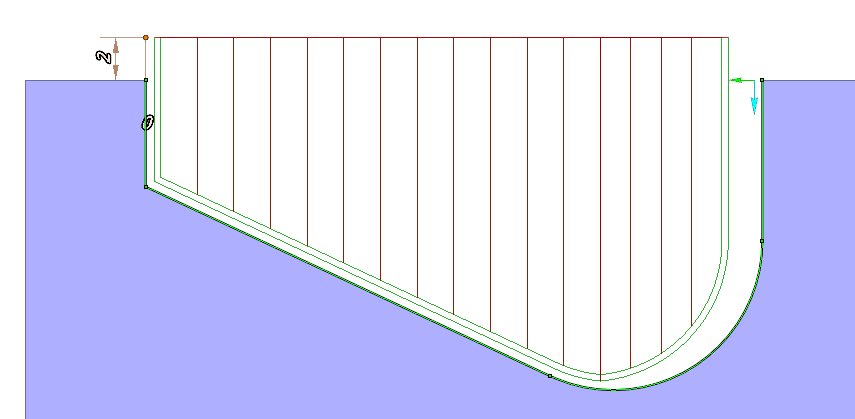

안전 거리 파라미터는 홈 상단에서 급속 이동 레벨까지의 거리를 정의합니다. 안전 거리를 편집하려면 그래픽 창에서 점을 드래그하거나 대화 상자에 값을 입력할 수 있습니다.
정삭 경로 파라미터

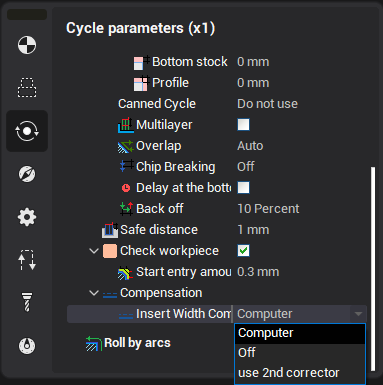

인서트 폭 보정은 보정기 사용을 정의합니다.
컴퓨터 모드는 첫 번째 보정기에 대해서만 공구 경로를 생성합니다.
끄기 모드는 구현되지 않았습니다.
2번 보정기 사용 모드는 첫 번째 및 두 번째 보정기에 대한 공구 경로를 생성합니다.

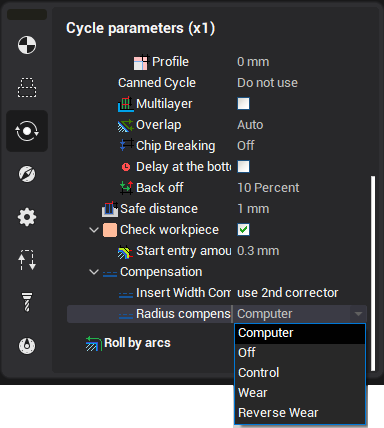

반경 보상 반경 보정 파라미터는 여기에 설명되어 있습니다.here
황삭 경로 파라미터
황삭 스텝은 황삭 패스 간의 거리를 정의합니다. 공구 폭의 백분율 또는 길이 단위로 정의할 수 있습니다. 스텝 조정 옵션을 선택하면 CAM 시스템이 각 플런지에서 균일한 절삭력을 위해 자동으로 스텝을 변경합니다. 최대 스텝 편차는 정의된 스텝에서 조정된 스텝의 최대 편차를 정의합니다. 이 값은 길이 단위 또는 공구 폭의 백분율로 정의할 수 있습니다.
캔드 사이클 옵션은 공구 경로에서 캔드 사이클의 사용 여부를 설정합니다.
황삭 소재는 황삭 패스에 대한 추가 소재를 정의합니다.
다중 레이어 옵션은 여러 레이어로 황삭 패스를 생성하는 데 필요합니다. 레이어 수 또는 레이어 깊이를 정의할 수 있습니다.
오버랩 옵션을 활성화하면 황삭 절삭의 끝에서 이전 황삭 절삭의 끝까지 추가 공구 경로가 생성됩니다. 자동 모드에서는 다중 레이어 옵션이 활성화되면 오버랩 옵션이 자동으로 활성화됩니다. 공구경로가 캔드 사이클을 사용하는 경우 오버랩 옵션은 비활성화됩니다. In 자동 mode, the Overlap option is enabled when the Multilayer option is enabled.
칩 브레이킹 옵션은 첫 번째 황삭 절삭 또는 모든 황삭 절삭에서 활성화할 수 있습니다. 브레이킹 횟수 또는 칩 브레이킹 스텝을 정의할 수 있습니다. 칩 브레이킹의 복귀 거리는 길이 단위 또는 플런지 스텝의 백분율로 정의할 수 있습니다.
바닥 지연 옵션을 활성화하면 황삭 절삭 끝에 지연 명령이 생성됩니다. 지연 시간은 초 단위 또는 파트 회전수로 정의할 수 있습니다.
후퇴 거리는 길이 단위 또는 황삭 절삭 스텝의 백분율로 정의할 수 있습니다.
공작물 확인 피처는 가공 시간을 크게 단축할 수 있습니다. 작업 이송 중 공작물 외부에 있는 이동 부분이 급속 이동으로 대체됩니다. "진입 시작 거리" 파라미터는 이송 속도를 전환할 공작물로부터의 거리를 결정합니다.공작물 감지Start entry amount
