선반 구멍 가공 작업
적용 범위:

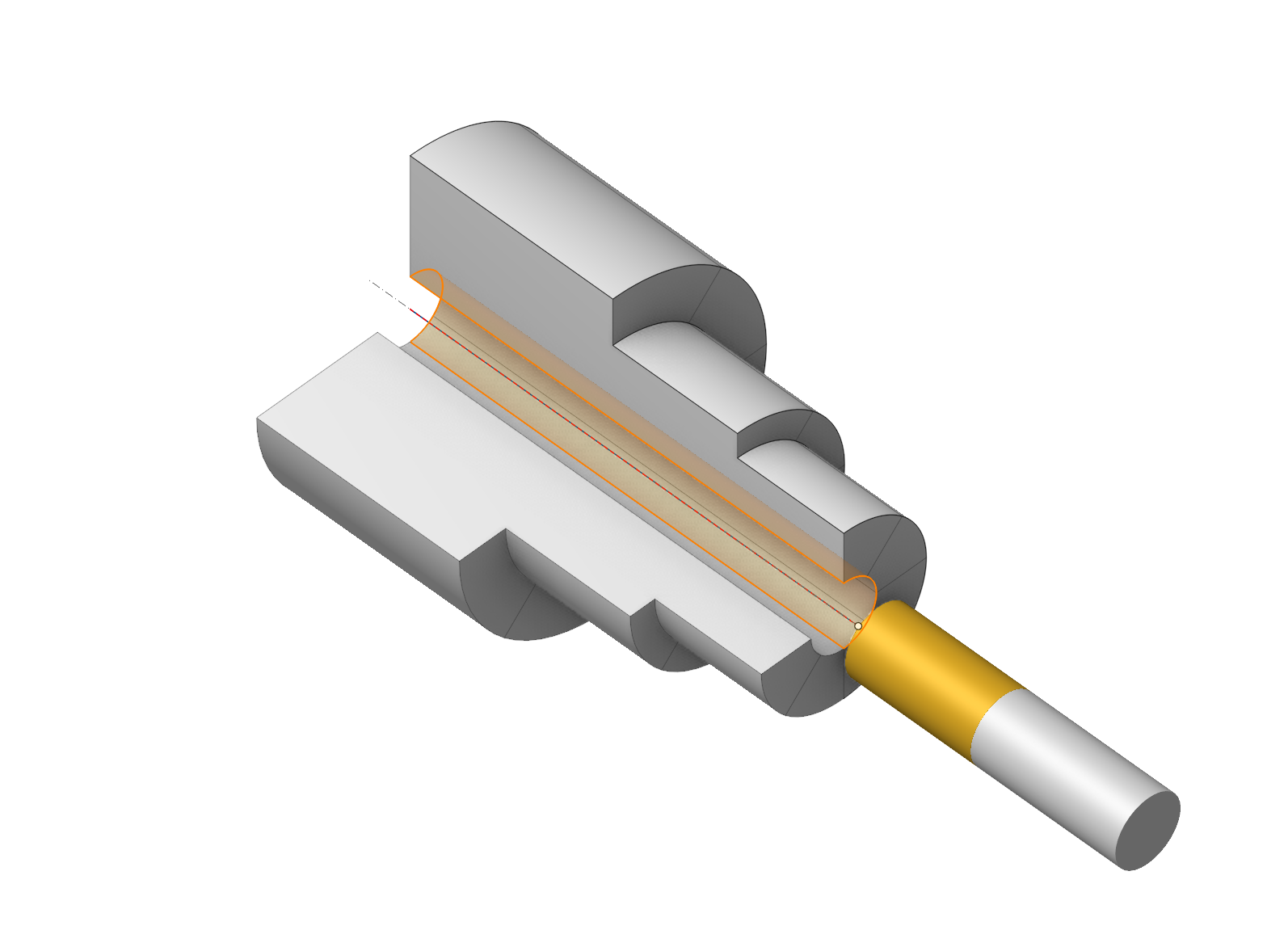

구멍 가공 작업은 드릴 가공, 센터링, 보링 가공, 카운터싱킹, 탭 가공, 나사 밀링 및 구멍 포켓 가공을 위해 설계되었습니다. 동일 평면 또는 직교 평면에 위치하지 않는 구멍도 가공할 수 있습니다. 이 작업은 모델의 구멍 가공뿐만 아니라 포켓 가공 작업을 위한 공구 플런지 점의 사전 드릴 가공에도 사용할 수 있습니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트 좌표계 등이 포함됩니다.자세히 보기
작업 할당:
중심. 중심점. 중심점으로 구멍을 생성합니다.
생성. 좌표 입력으로 구멍을 생성합니다.자세히 보기See 더보기
인식. 파트의 구멍을 자동으로 인식합니다.자세히 보기See 더보기
패턴. 패턴으로 구멍 배열을 생성합니다.자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.자세히 보기See 더보기
정렬. 일부 파라미터를 사용하여 구멍 목록을 정렬합니다.자세히 보기See 더보기
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않아야 할 영역을 제한할 수 있습니다.자세히 보기See 더보기
전략:
이 파라미터 그룹은 구멍 가공 작업과 유사하게 동작합니다.자세히 보기 홀 가공 작업See 더보기
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 가공 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 가공 패스 간 전환, 그리고 공구 교환 점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 궤적, 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역에 대한 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의된 값에 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의된 값에 따라 자동으로 재계산됩니다.자세히 보기
변환:
작업 내에서 계산된 공구 궤적의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
