적응형 황삭 (선삭)
적용 범위:
이 작업은 일정한 공구 부하를 유지하는 최적화된 스무딩 궤적을 생성하여 공구 수명을 연장하고, 높은 절삭 이송 속도를 통해 가공 속도를 크게 향상시킵니다. 선삭 공정은 기존의 그루빙 사이클에 비해 2배 이상 빠르게 실행됩니다. 이 사이클은 워터라인 황삭 작업의 적응형 전략을 채택하며, 모든 파라미터가 이 전략과 동일합니다. 라운드 인서트 공구를 사용합니다.
셋업:
셋업 탭은 프로젝트의 주요 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트의 좌표계 등이 포함됩니다. 자세히 보기
작업 할당:

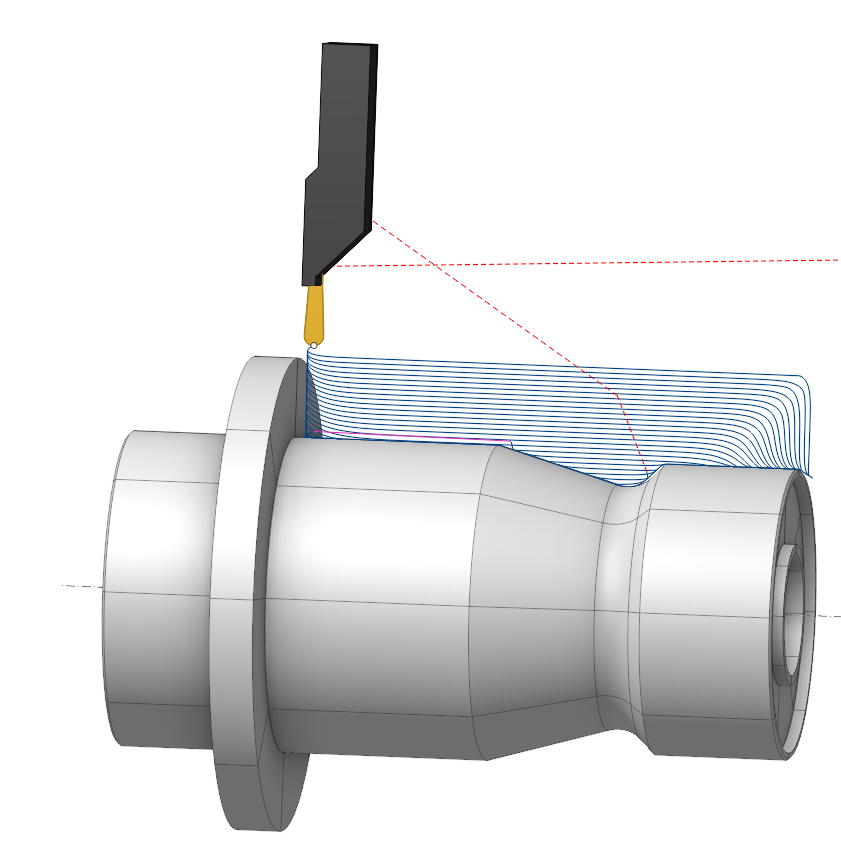

적응형. The process uses high feed rates with a small step, rounded passes, and avoids sharp edges in the 공구경로. It incorporates a roll-in technique for entering the 공구, which is less stressful on the 공구. The method supports processing in both forward and backward directions.
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않을 영역을 제한할 수 있습니다. 자세히 보기See 더보기
사이클 파라미터:
사이클.
이 작업에서는 적응형 사이클만 사용할 수 있습니다.
공구 경로.
주요 파라미터는 다음과 같으며, 사이클 섹션에서 선택한 전략에 따라 파라미터 구성이 달라질 수 있습니다:사이클

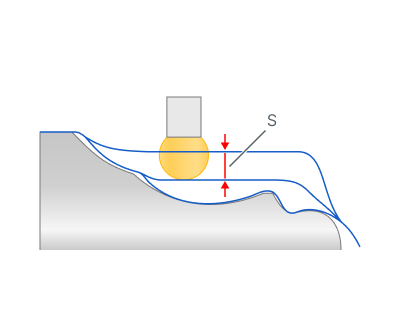

스텝. 공구 패스 간 거리로, 절삭 깊이와 동일합니다.
SS - 스텝
뒤로 Stepover역방향 스텝오버. 양방향 선삭 모드가 활성화된 경우, 역방향 스텝을 정방향 스텝의 백분율로 설정할 수 있습니다. When Bidirectional 선삭 mode is active, you can set the backward direction step as a percentage of the forward direction 스텝.
정삭 패스. 작업 할당에서 지정된 윤곽이 정삭 윤곽이 됩니다. 파라미터에 지정된 거리만큼 추가 황삭 패스가 생성됩니다.작업 Assignment

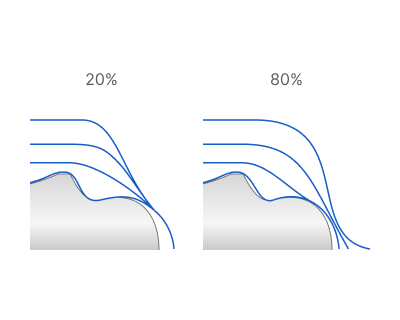

황삭 rounding 반경. Specifies the radii for rounding off the entry and exit zones during rough passes.

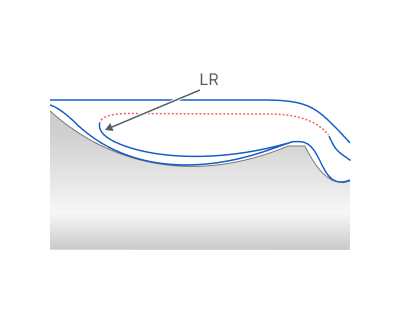

연결 반경. 링킹 반경. 작업 패스 간의 전환을 부드럽게 하는 링킹 반경입니다. hat smooths the transitions between work passes
LR - 링킹 반경

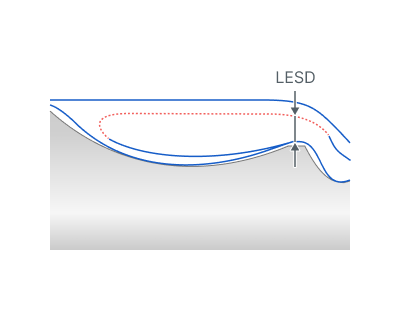

리드 Safe 거리. Specifies the minimal distance from unprocessed parts of the 공작물 for 급속 이송 공구 movement between 가공 areas .
LESD - 리드 안전 거리

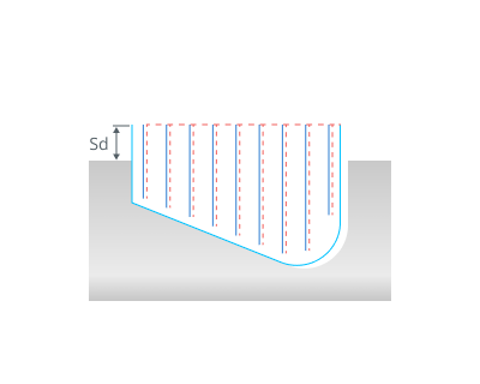

안전 거리. 홈 상단 레벨에서 급속 이동 레벨까지의 거리입니다. 그래픽 화면에서 점을 드래그하거나 옵션 창에서 직접 입력하여 안전 거리를 편집할 수 있습니다.

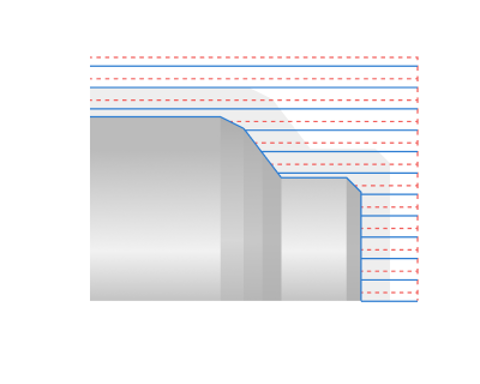

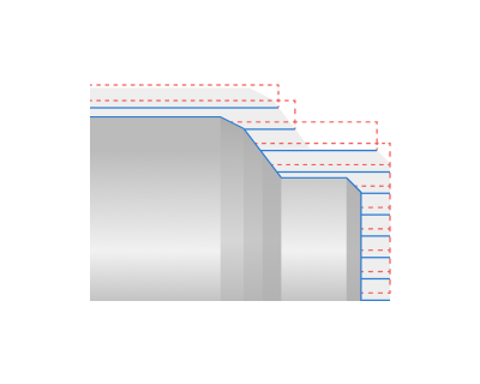

공작물 감지. 공작물 확인. 이 플래그가 설정되면 시스템이 공작물의 현재 상태를 고려하여 실제로 공작물을 절삭하지 않는 모든 공구경로 구간을 제거합니다. 이를 통해 가공 시간을 크게 단축할 수 있으며, 특히 여유량의 형상이 복잡한 경우에 효과적입니다.
보정. 커터 인서트 파라미터의 출력 방법을 제어합니다.
삽입 너비 보정.인서트 폭 보정. 이 파라미터는 공구 노즈 반경 보정의 출력 방법을 제어합니다. 자세히 보기See 더보기

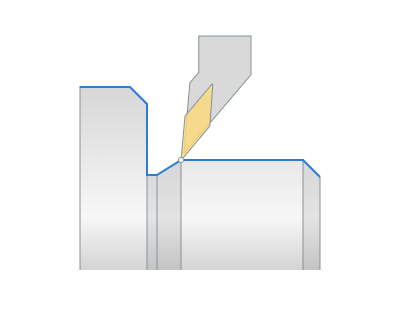

끄기.해제. 공구경로의 윤곽이 파트의 윤곽과 일치하며, 공구 노즈 반경을 고려하지 않고 NC 프로그램에 출력됩니다. 복잡한 윤곽에서 이 모드를 사용하면 언더컷 또는 불완전 가공이 발생할 수 있으므로, 가공 시뮬레이션 시 주의가 필요합니다.
컴퓨터. 컴퓨터. 시스템이 커터 인서트의 폭과 노즈 반경을 고려하여, 커터의 첫 번째 공구 기준점에 따라 공구경로를 생성합니다.툴링 점
방향.
작업 패스의 방향을 정의합니다.
호에 의한 롤.
시스템이 공구경로의 외부 코너를 공구 노즈 반경과 동일한 반경의 호로 라운딩합니다. 이 파라미터 그룹은 외경 황삭 및 내경 황삭 작업과 동일하게 작동합니다. 자세히 보기OD 황삭 and ID 황삭 작업. See 더보기
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값, 그리고 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값으로부터 자동 계산됩니다. 자세히 보기
변환:
작업 내에서 계산된 공구 궤적의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다. 자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 지정됩니다. 자세히 보기
