구멍 정렬

구멍 정렬 창에서는 여러 파라미터를 사용하여 구멍 목록을 정렬하는 정렬 유형을 선택할 수 있습니다.

시스템에는 네 가지 구멍 정렬 패턴이 있습니다: <직사각형>, <원형 (링)>, <원형 (섹터)>, <최적>.직사각형원형 (링)원형 (섹터)최적

<직사각형> 패턴은 XY 행을 따라 구멍을 정렬합니다. 이 정렬 유형에는 다음 파라미터가 있습니다: 직사각형

• — 계산 행의 시작 위치

• — 행 회전 각도

• — 행 간 거리

• — 드릴 가공 경로 계산 방향 (사용 가능한 값: <위에서 아래로>, <아래에서 위로>)

• — 행 간 이동 순서 (사용 가능한 값: <단방향>, <지그재그>, <최적>)

• — 반대 방향으로 순서 변경

<시작점>이 선택 해제된 경우 시스템이 드릴 가공 경로의 첫 번째 구멍을 자동으로 선택합니다.시작점

<원형 (링)> 패턴은 지정된 중심에서부터 위치한 링을 따라 구멍을 정렬합니다. 이 정렬 유형에는 다음 파라미터가 있습니다:

• — 계산 링의 중심

• — 시작 위치 설정 각도

• — 중심과 첫 번째 링 사이의 거리

• — 링 간 거리

• — 드릴 가공 경로 계산 방향 (사용 가능한 값: <시계 방향>, <반시계 방향>)

• — 드릴 가공 경로 계산 방향 (사용 가능한 값: <바깥에서 안으로>, <안에서 바깥으로>)

• — 링 간 이동 순서 (사용 가능한 값: <단방향>, <지그재그>, <최적>)

<원형 (섹터)> 패턴은 원의 섹터를 사용하여 구멍을 정렬할 수 있습니다. 이 정렬 유형에는 다음 파라미터가 있습니다:

• — 계산 섹터의 중심

• — 시작 위치 설정 각도

• — 섹터 간 거리 (두 가지 입력 모드가 있습니다: <개수> 및 < 각도 >)

• — 드릴 가공 경로 계산 방향 (사용 가능한 값: <시계 방향>, <반시계 방향>)

• — 드릴 가공 경로 계산 방향 (사용 가능한 값: <바깥에서 안으로>, <안에서 바깥으로>)

• — 섹터 간 이동 순서 (사용 가능한 값: <단방향>, <지그재그>, <최적>)

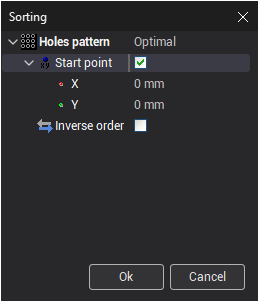

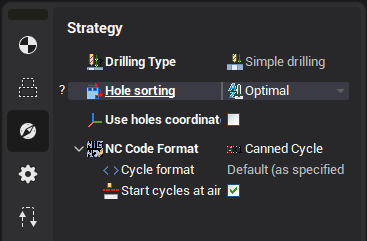

<최적> 패턴은 < 전략 >의 < 최적 >과 유사하지만, 설정 가능한 옵션이 다릅니다.

이 정렬 유형에는 다음 파라미터가 있습니다:

• — 최적의 드릴 가공 경로를 계산하기 위한 시작 구멍

• — 드릴 가공 경로를 반대 방향으로 변경

<시작점>이 선택 해제된 경우 시스템이 드릴 가공 경로의 첫 번째 구멍을 자동으로 선택합니다.
