선삭 절단 작업
적용 범위:

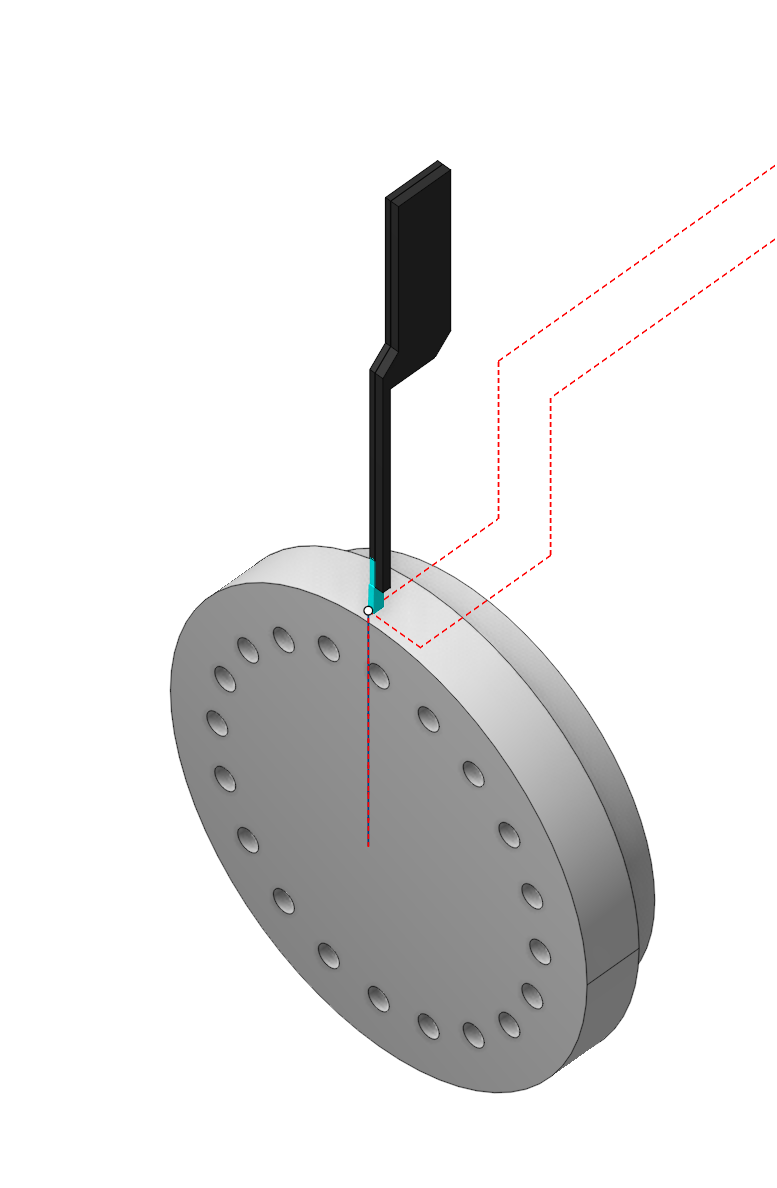

이 작업의 목적은 가공된 파트를 남은 공작물 재료에서 절단하는 동시에, 모따기 또는 반경을 포함한 파트의 후면을 성형하는 것입니다. 절단 전에 홈 가공 등을 통해 공작물을 사전 준비할 수 있습니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비에서의 파트 위치 설정, 파트의 좌표계 등이 포함될 수 있습니다.자세히 보기
작업 지정:
파트-off .절단. 가공된 파트를 공작물의 남은 재료에서 절단하는 동시에 파트의 후면을 가공합니다. 시스템은 파트의 오른쪽 또는 왼쪽에서 공작물의 외경과 내경을 연결하는 수직선으로 작업 사이클의 윤곽을 생성합니다..
프로파일. 시스템은 파트의 기하학적 윤곽과 동일한 공구경로의 단일 패스를 생성합니다. 사용자는 공구경로에 진입/퇴피, 소재 여유값 이동, 공구 도달 불가 회색 영역 제외, 공구 반경 보정을 추가할 수 있습니다.자세히 보기See 더보기
그루빙 cycle. 홈 가공 사이클. 시스템은 절단 작업을 NC 프로그램에 ISO G75 또는 ISO G74 사이클로 출력합니다.
Slotting. 슬롯 가공. 이 사이클은 최소한의 동작으로 단순한 직사각형 홈을 효율적으로 가공합니다.자세히 보기See 더보기
Grooves . 홈 가공. 이 사이클은 황삭과 유사하지만, 가공 과정을 NC 프로그램에 ISO G71/G72와 유사한 사이클로 출력합니다.자세히 보기See 더보기
Zigzag. The 공구 removes the rough 소재 지그재그. 공구가 소재를 레이어별로 제거합니다. 각 레이어에서 절삭 깊이까지 플런지한 후 수평 이동을 수행합니다. 이와 같이 방향을 교대로 하는 수평 패스가 전체 소재를 레이어별로 제거합니다.자세히 보기See 더보기
속성. 선택한 요소의 속성을 표시합니다. 추가로 여유량을 설정할 수 있습니다. 선택한 요소를 더블 클릭하여 속성 메뉴를 호출할 수 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않을 영역을 제한할 수 있습니다.자세히 보기See 더보기
사이클 파라미터:
사이클.
작업 지정에 설명된 사용 가능한 선삭 사이클 중 하나를 선택할 수 있습니다. 이 섹션에서 사이클을 전환하면 작업 지정의 해당 요소가 자동으로 변경됩니다. 각 선삭 사이클마다 파라미터 세트가 다릅니다.작업 영역작업 영역
곡률 완화 sharp 모서리. 날카로운 모서리 스무딩. 이 피처는 가공된 파트의 후면 외측 모서리를 성형하는 기법을 지정합니다.
끄기. 파트 후면의 외측 모서리는 이전 작업 후의 원래 상태를 유지합니다.
모따기 . 모따기. 시스템이 파트 후면의 외측 모서리에 모따기를 형성합니다.
크기. 모따기 변의 크기를 입력합니다.
각도. 모따기 각도를 입력합니다. 수직선에서부터 각도를 측정합니다.
생성 preparatory pass예비 패스 실행. 주요 가공 패스 전에 커터가 모따기 치수를 초과하는 깊이의 릴리프 홈을 가공하여, 이후 모따기 형성 시 공구의 측면 작용을 방지합니다.

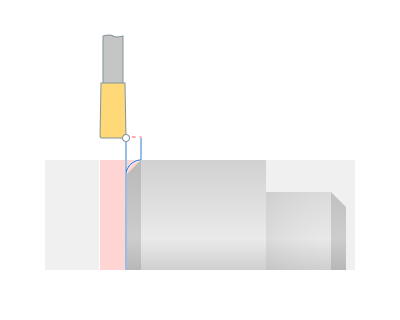

Rounding. 라운딩. 시스템이 파트 후면의 외측 모서리에 라운딩을 형성합니다.
크기. 모따기와 동일합니다.모따기.
생성 preparatory pass예비 패스 실행. 모따기와 동일합니다.모따기.

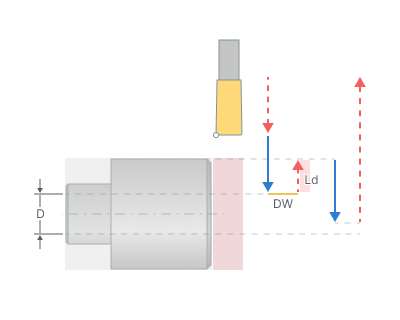

Reduce speed at the end. 종료 시 속도 감소. 이 옵션을 사용하면 절삭 종료 시 이송 속도와 스핀들 속도를 설정할 수 있습니다. 예를 들어, 무거운 파트를 절단할 때 사용합니다.
직경 (D) . 직경 (D). 이 파라미터는 속도 변경이 시작되는 파트 직경을 지정합니다 (종료 시 속도 감소 힌트 참조).See Reduce speed at the end hint
리드 out (Ld). 리드 아웃 (Ld). 지정된 직경에 도달하면 공구가 반경 방향으로 리드 아웃 양만큼 공회전 퇴피한 후, 새로운 스핀들 속도가 설정되고 공구가 새로운 스핀들 속도와 이송 속도로 공작물 중심을 향해 이동을 재개합니다 (종료 시 속도 감소 힌트 참조).See Reduce speed at the end hint
스핀들 속도. 절삭 종료 시 설정되는 스핀들 회전 속도입니다.
지연(DW)드웰 (DW). 속도 변경이 이루어지는 동안의 드웰 시간입니다 (종료 시 속도 감소 힌트 참조).See Reduce speed at the end hint
Chip breaking칩 브레이킹. 시스템이 운동학적 칩 브레이킹 모드를 제어하며, 지정된 절삭 길이 후 커터가 퇴피하여 연속 칩 생성을 중단합니다. 이후 커터가 다시 진입하여 절삭을 계속합니다.
지연드웰. 이 기능은 이송 정지를 제어합니다. 이 기능을 활성화하면 정지 시간이 적용됩니다.
복귀 to top level상단 레벨로 복귀. 이 플래그가 설정되면 절삭 완료 후 공구가 작업 지정의 시작 위치로 복귀합니다. 그렇지 않으면 공구는 절단 패스의 끝에 그대로 유지됩니다.
Counterspindle back off .대향 스핀들 후퇴. 이 기능은 절단 완료 후 대향 스핀들이 후퇴하는 거리를 지정합니다.
보정. 이 파라미터는 커터 폭과 공구 길이 보정의 출력 방법을 제어합니다.
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 영역에 대한 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값에 대해 재계산됩니다.자세히 보기
변환:
작업 내에서 계산된 공구 경로의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
