속도.

NC 프로그램에서 S 어드레스(ISO)로 출력되는 스핀들 속도 값을 지정할 수 있습니다.

스핀들 속도 (n), rev/분

시스템은 스핀들 회전 속도를 분당 회전수로 표시합니다. 이 값을 수동으로 조정하면 절삭 속도와 선택되지 않은 이송 속도가 자동으로 재계산됩니다.

커팅 속도 (Vc), m/분

절삭 속도는 분당 미터 단위로 표시되며, 절삭 과정에서 절삭 모서리 위의 한 점이 이동하는 원주 속도를 나타냅니다. 이 값은 스핀들 속도와 절삭 직경(DC)으로부터 계산됩니다. 수동으로 수정하면 스핀들 속도와 선택되지 않은 이송 속도가 자동으로 업데이트됩니다.스핀들 속도커팅 지름 (DC)

커팅 지름 (DC), mm.

회전 공구의 경우, 회전 및 절삭 중 절삭 모서리 위의 한 점이 그리는 원형 경로의 직경입니다. 선삭의 경우, 가공 곡면의 초기 직경을 나타냅니다.

피드.

이송 속도 값을 설정하면 NC 프로그램에서 F 어드레스(ISO)로 전달됩니다.

테이블 피드 (Vf), mm / 분

인터페이스는 분당 이송 속도를 표시하며, 이는 공구와 공작물 간의 상대 이동 속도를 mm/최소 단위로 정의합니다. 수동 조정 시 시스템이 다른 이송 속도를 자동으로 업데이트합니다.

회전당 피드 (fn), mm / 회전

인터페이스는 회전당 이송을 표시하며, 이는 공구 또는 공작물이 1회전할 때 이송 방향으로의 공구 변위를 정의합니다. 이 값은 날당 이송과 유효 날 수(Zc)로부터 도출됩니다. 수동으로 수정하면 시스템이 다른 이송 값을 자동으로 업데이트합니다. 피드 per 날유효 날 수 (Zc)

날당 피드 (fz), mm/날.

시스템은 날당 이송을 표시하며, 이는 공구가 한 날(Zc)만큼 회전할 때 이송 방향으로의 공구 중심 변위를 정의합니다. 이 값을 수동으로 수정하면 다른 이송 값이 자동으로 업데이트됩니다.

유효 날 수 (Zc).

절삭 과정에서 사용 가능한 공구 절삭 모서리(날)의 수입니다.

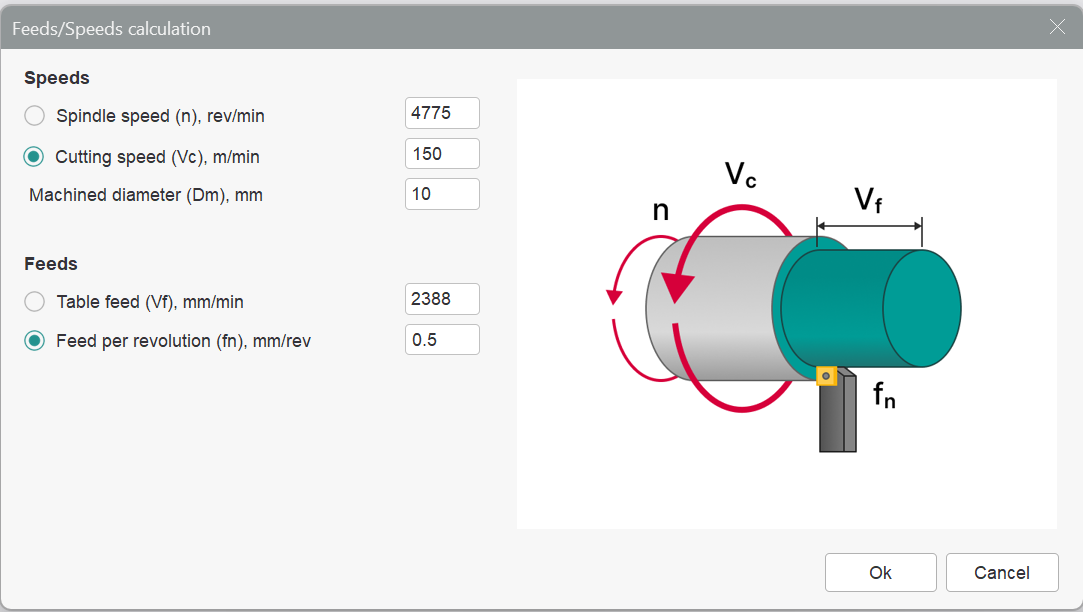

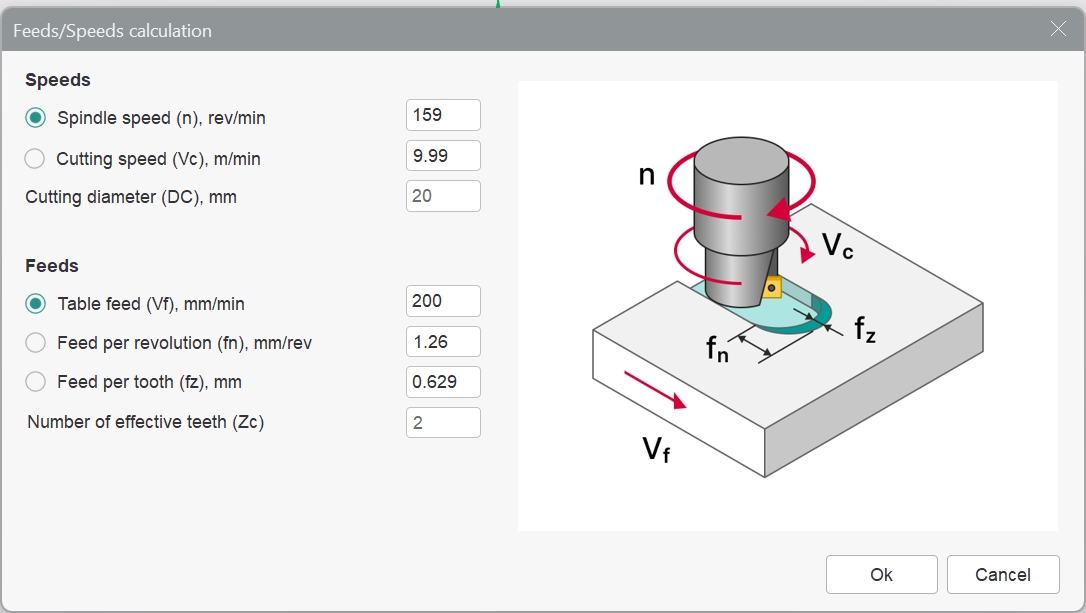

계산기에서 값을 설정하고 재계산한 후, NC 프로그램에 출력할 속도 및 이송 유형을 선택하십시오.

스핀들 속도.

분당 회전수(RPM) 또는 분당 미터 단위의 절삭 속도(CSS)로 스핀들 속도를 직접 지정합니다. 후자의 경우 CNC 시스템이 현재 공작물 직경을 기반으로 스핀들의 분당 회전수를 지속적으로 계산하고 조정합니다. 고정된 분당 회전수 대신 최대 허용값만 지정됩니다.

최대 RPM.

절삭 속도로 스핀들 속도를 설정하는 경우, 직경 변화 시 회전 속도 증가를 제한하기 위해 최대 회전 속도를 지정해야 합니다. rotational speed to restrict its increase when the 직경 changes.

RPM before CSS.

선삭 작업에서 이 파라미터는 공구 교환 위치에서 RPM 모드를 활성화하고, 접근 이동 후 CSS 모드를 활성화합니다.

공구가 공구 교환 지점에 위치하고 CSS 모드로 스핀들이 활성화되면, 공구가 공작물의 회전축에서 멀리 있으므로 회전이 느려집니다. 공구가 공작물에 접근하는 첫 번째 급속 이동 시 스핀들이 급격히 가속되어 공작 기계에 극심한 부하가 발생합니다. 이를 방지하기 위해 일부 공작 기계 제조업체는 먼저 일정 RPM 모드로 스핀들을 가동한 후 공구가 공작물에 접근한 뒤 CSS로 전환할 것을 권장합니다. "CSS 전 RPM" 옵션이 활성화되면, 스핀들은 먼저 첫 번째 절삭 이송 지점에 해당하는 속도로 RPM 모드로 가동된 후 접근 이동이 실행되고, 마지막으로 CSS 모드로 전환됩니다.

범위.

기계식 변속기가 장착된 공작 기계에서 원하는 스핀들 속도를 얻기 위해 필요한 범위 번호를 지정합니다.

회전 direction.

스핀들 회전 방향을 설정합니다.

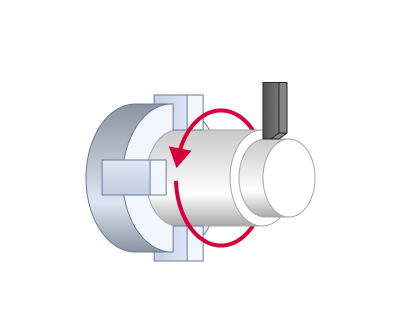

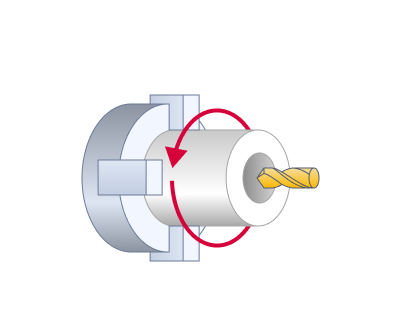

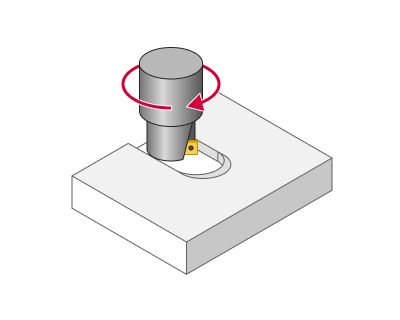

앞으로.

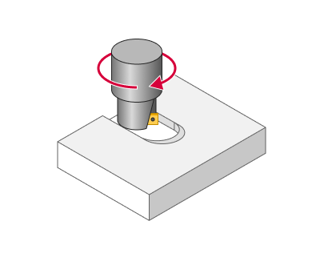

모터 측에서 볼 때 시계 방향 스핀들 회전이며, NC 프로그램에서 M3으로 표시됩니다. 공구가 설치된 경우 이 방향은 오른나사를 조입니다. 선삭 작업에서 스핀들은 작업자 방향으로 회전합니다.

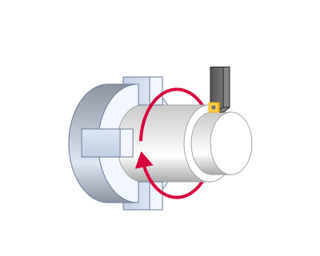

반전.

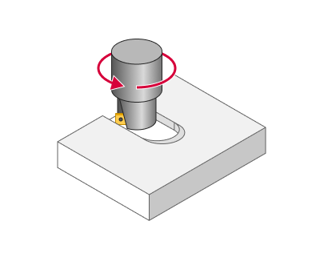

모터 측에서 볼 때 반시계 방향 스핀들 회전이며, NC 프로그램에서 M4로 표시됩니다. 스핀들에 공구가 설치된 경우 이 방향은 왼나사를 조입니다. 선삭 작업에서 스핀들은 작업자 반대 방향으로 회전합니다.

Grip RPM . The subspindle performs the 파트 capture at this RPM.

플런지 speed.

황삭 워터라인 작업에서 포켓과 같은 폐쇄 곡면을 밀링 가공할 때 커터가 재료로 플런지하는 이동에 대해 별도의 스핀들 속도를 정의할 수 있습니다. 자세히 보기.황삭 WaterlineSee 더보기.

Flood플러드.

이 파라미터를 활성화하면 노즐을 통한 절삭유 공급이 시작됩니다.

Mist미스트.

압축 공기가 액체를 분사하여 미스트를 생성하고 공기-액체 혼합물을 절삭 영역으로 이송합니다.

공구.

이 파라미터를 활성화하면 공구 채널을 통해 압력하에 절삭유가 공급됩니다.

절삭유 4.

이 파라미터를 활성화하면 에어 블라스트 등 대체 방법으로 공구에 절삭유가 공급됩니다.

작업 feed작업 이송 (선삭 작업에서는 절삭 이송).잘라내기 피드

공정 중 안정적인 절삭을 위해 유지되는 기본 이송 속도 값입니다. 황삭 작업에서는 이 속도로 재료 제거가 수행되고, 정삭에서는 세부 곡면 가공이 수행됩니다.

계산 가능.

밀링 가공에서 이송 값은 각 공구경로 기본 구간의 경사각에 따라 고정값 또는 계산값이 될 수 있습니다. 계산 이송을 지정할 때는 하향, 수평 및 상향 이동 시의 이송 값과 계수를 정의합니다. 하향, 수평 또는 상향 이동 시의 실제 이송 값은 해당 보정 계수와 이송 값의 곱과 같습니다. 공구경로 기본 구간의 경사각이 중간값인 경우 실제 이송 값은 정의된 경계값에 비례하여 계산됩니다. 예를 들어, 상향 300, 수평 200, 하향 100의 이송 값에서 45도 각도로 상향 이동하는 구간의 실제 이송 값은 250이 됩니다. 계산 이송을 사용하면 절삭 조건을 보다 유연하게 제어하여 가공 시간을 단축할 수 있습니다.

위 feed value.

공구의 수직 상향 이동 시 이송 속도입니다.

아래 feed value.

공구의 수직 하향 이동 시 이송 속도입니다.

시작 feed.

진입 이동에 사용되는 이송 속도 값입니다. 자세히 보기.See 더보기.

후퇴 feed.

퇴피 이동에 사용되는 이송 속도 값입니다. 자세히 보기.See 더보기.

처음 feed첫 번째 이송 (선삭 작업에서는 첫 번째 절삭 이송).처음 잘라내기 피드

초기 절삭 깊이에서의 작업 패스에 적용되는 이송 속도입니다. 첫 번째 이송은 초기 표면이 단단한(스킨이 있는) 공작물을 가공할 때 유용합니다.

끝 feed정삭 이송 (선삭 작업에서는 정삭 절삭 이송).끝 잘라내기 피드

별도의 황삭 및 정삭 단계가 있는 작업에서 정삭 패스에 사용되는 이송 속도 값입니다. 황삭 작업 후 고품질 곡면을 얻어야 할 때 사용하는 것이 좋습니다.

플런지 feed.

공구 플런지 이동에 적용되는 이송 속도로, 예를 들어 워터라인 황삭 및 포켓 가공 작업에서 하위 가공 레이어로의 플런지 시 적용됩니다. 자세히 보기.See 더보기.

Chip Breaking 피드.

선삭 작업에서 이 값은 칩 브레이킹 중 공작물로부터 퇴피하고 재위치하는 속도를 지정합니다. 자세히 보기.See 더보기.

적응형 feedrate.

이 기능은 실제 공구 맞물림에 따라 공구경로 이송 속도를 자동으로 조정합니다. 공구 맞물림이 100%에 가까운 좁은 코너에서는 이송 속도를 줄이고, 공구 맞물림이 0%에 가까운 경우(에어 커팅)에는 이송 속도를 높입니다.

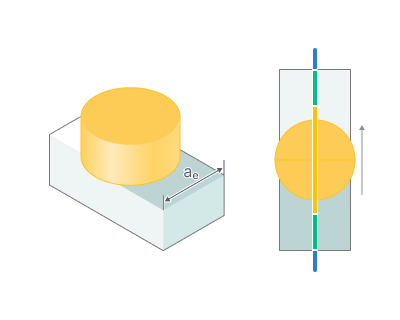

To activate this 파라미터, the main condition is the width of the 오버랩.

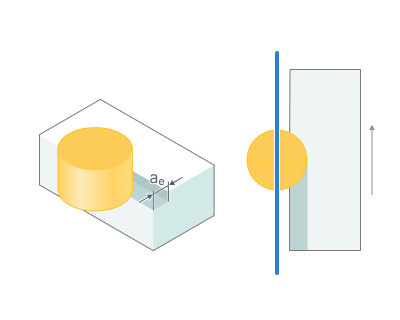

공구 맞물림이 100%에 근접한 경우 (Ae~100%). 옵션이 활성 상태입니다. 해당 영역은 CAM 시스템에서 검은색으로 표시됩니다.

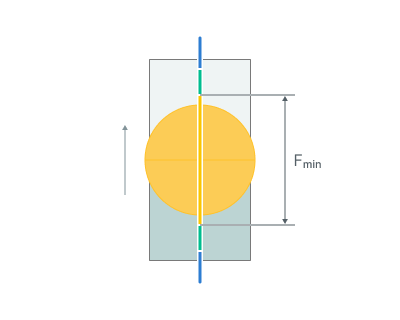

Full 잘라내기 피드.전체 절삭 이송. 작업 이송의 백분율로 표시되는 최소 최종 이송입니다. 작업 피드.

Fmin - 전체 절삭 이송

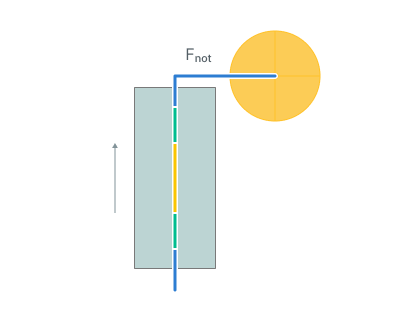

없음 잘라내기 피드. 비절삭 이송. 영역에서 복귀 시(절삭 없이)의 이송 속도이며, 작업 이송의 백분율로 표시됩니다. 작업 피드.

Fnot - 비절삭 이송

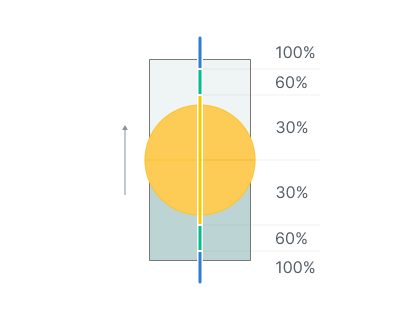

피드 증가. 이송 증분. 이송 변경 단계입니다.

Mark overloads. 과부하 표시. 시뮬레이션 탭에서 공구 맞물림이 최대인 구간을 표시할 수 있습니다. 파라미터에서 표시할 작업 이송 값을 지정할 수 있습니다.work feed

Override 피드.

이 파라미터는 선삭 작업에서 사용할 수 있으며, 활성화하면 작업 할당의 지정된 사이클에 대해 절삭, 진입, 퇴피, 정삭 절삭 및 이송 이동에 대한 별도의 이송 속도 설정을 정의할 수 있습니다.커팅시작후퇴끝 커팅이동작업 Assignment

급속 피드.

모든 급속 공구 전환(위치 결정)이 수행되는 이송 속도입니다. 이 값은 현재 공작 기계의 급속 이동 속도입니다. 이 속도의 이동은 NC 프로그램에서 G00 어드레스로 출력됩니다. 이 수치는 정확한 가공 공정 시간을 계산하는 데 사용됩니다. 급속 이송으로 수행되는 공구경로 구간은 빨간색으로 표시됩니다. 급속 이송으로 전환 시 시스템은 CLDATA 프로그램에 RAPID 명령을 생성합니다.

단거리 링크 : feed.

단거리 링크 규칙에 따라 실행되는 전환 이동에 적용되는 이송 속도입니다. 자세히 보기.최단 거리 링크See 더보기.

Long 링크 feed.

장거리 링크 규칙에 따라 실행되는 전환 이동에 적용되는 이송 속도입니다. 자세히 보기.Long 링크See 더보기.

접근 feed.

이송 거리에서 플런지 또는 진입 시작까지의 접근 이동에 적용되는 이송 속도입니다. 자세히 보기.피드 거리플런지시작See 더보기.

안전 높이에서 접근 곡면 feed.

안전 곡면에서 이송 거리까지의 이동 속도 값입니다. 자세히 보기.Safe Surface피드 거리See 더보기.

안전 높이로 복귀 곡면 feed.

이송 거리에서 안전 곡면 레벨까지의 이동 속도 값입니다. 자세히 보기.피드 거리Safe SurfaceSee 더보기.

안전 높이에서 전환 곡면 feed.

안전 곡면 위에서의 링크 이동 속도 값입니다. 자세히 보기.Safe SurfaceSee 더보기.

이동 피드이송 이동 속도.

선삭 작업에서 이 속도는 한 작업 패스에서 다음 작업 패스로의 전환 속도를 정의합니다.

복귀 feed복귀 이송.

밀링 가공에서 이것은 퇴피 이동 종료 지점에서 이송 거리 레벨까지의 이동 속도입니다. 구멍 가공 작업에서 이것은 일부 드릴 가공 사이클(예: 칩 제거 또는 브레이킹을 동반하는 심공 드릴 가공 사이클)에서의 퇴피 속도입니다. 자세히 보기.후퇴피드 거리See 더보기.

급속 idle moves (급속 non-work moves).

이 파라미터가 활성화되면, 가공 영역에서 복귀 이송 속도로 수행되도록 의도된 모든 공구 퇴피 이동이 급속 이송으로 대신 실행됩니다.복귀 feed급속 피드
