스캘럽 높이에 의한 스텝 선택

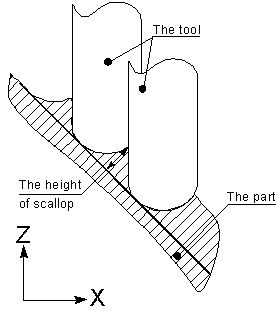

곡면 가공 시, 곡률 반경이 공구의 프로파일 반경과 일치하지 않으면 인접한 패스 사이에 잔여 재료의 스캘럽이 발생합니다. 스캘럽의 높이는 가공되는 모델의 곡면 형상, 공구의 종류 및 크기, 그리고 밀링의 인접 패스 간 거리에 따라 달라집니다.공구공구

작업에서 스캘럽의 최대 높이를 기준으로 스텝을 지정할 수 있습니다. 이 경우, 스캘럽 높이가 지정된 값을 초과하지 않도록 인접한 공구 패스 간의 거리가 자동으로 선택됩니다.

스텝 값은 최악의 경우에도 설정된 스캘럽 높이를 초과하지 않도록 각 가공 패스마다 계산됩니다.work pass

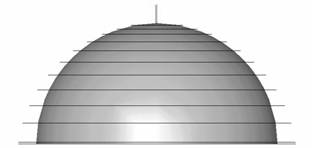

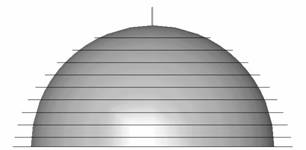

수평에 가까운 곡면에서는 수직 방향의 스텝 값이 감소하고, 곡면의 경사가 증가할수록 스텝 값이 증가하는 것을 쉽게 알 수 있습니다. 수직 곡면에서는 스텝 값이 무한대에 가까워집니다. 과도하게 큰 스텝을 방지하려면 최대 수직 스텝 값을 지정해야 합니다. 계산된 값이 최대값을 초과하면 허용되는 최대 스텝 값이 선택됩니다.

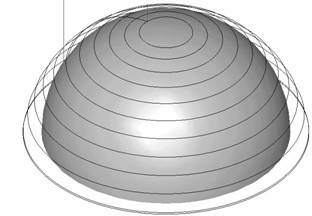

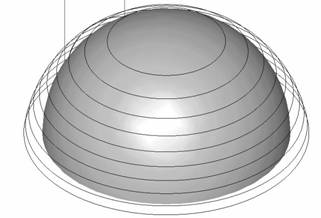

수평 방향의 스텝 값은 평탄한 곡면에서 증가하고 수직에 가까운 곡면에서 감소합니다. 수직에 가까운 영역에서 과도한 패스를 방지하려면 최소 스텝 값을 지정해야 합니다. 계산된 스텝이 최소값보다 작으면 최소값이 사용됩니다.

스캘럽의 최대 높이는 양수 값으로만 지정할 수 있습니다. 스캘럽 높이를 가공 공차보다 작게 설정하는 것은 권장하지 않습니다.공차

수직 방향 스텝의 스캘럽 값은 <파라미터> 페이지에서, 수평 방향은 <전략> 페이지에서 지정할 수 있습니다.파라미터
