방전 및 제트 절단 4D 작업의 전략

가공 전략에 대한 다양한 파라미터 변경은 < 파라미터 > –> < 전략 > 창에서 수행합니다. 이 창은 < 가공 > 모드에 있는 < 파라미터 > 버튼을 클릭하여 접근할 수 있습니다. < 전략 > 탭에는 입력 필드와 설명 이미지가 포함된 여러 패널이 있습니다. 이러한 패널의 구성은 현재 작업 유형에 따라 결정됩니다.

와이어 방전 가공의 윤곽 가공 작업에는 다음과 같은 파라미터 세트가 포함됩니다:

• < 보정 유형 > – 지정된 윤곽에서 와이어 오프셋이 수행되는 방식을 결정합니다.

다음과 같은 보정 유형을 사용할 수 있습니다:

• < 컴퓨터 > – 시스템이 보정된 와이어 공구경로를 직접 계산하며, 보정 활성화 코드는 G코드에 출력되지 않습니다. 보정 담당 레지스터에는 오프셋 값이 추가되지 않습니다.

• < 컨트롤 > – 시스템이 보정 활성화 코드를 G코드에 출력하고, 와이어를 오프셋하지 않습니다. 보정 값 담당 레지스터에는 각 패스의 오프셋 값이 기록됩니다. 보정은 CNC 컨트롤에서 계산됩니다.

• < 양쪽 모두 > – 시스템이 오프셋이 이미 반영된 공구경로를 G코드에 출력하며, 동시에 보정 활성화 코드도 G코드에 출력됩니다. 보정 값 담당 레지스터는 채워지지 않습니다.

• < 양쪽 모두 반전 > – < 양쪽 모두 > 모드와 동일하게 보정이 계산되지만, 보정 방향이 반대로 변경됩니다.

• < 해제 > – 윤곽에 입력된 와이어 오프셋 값이 출력되지 않습니다. 보정 코드가 G코드에 출력되지 않습니다. 보정량 담당 레지스터는 사용되지 않습니다.

각 패스의 보정 값은 < 이송/속도 > 탭의 <오프셋 값>에 작업의 소재 여유량을 더한 값으로 정의됩니다. < 컴퓨터 >, < 양쪽 모두 > 및 < 양쪽 모두 반전 > 보정 유형에서는 이 값이 등거리 경로 생성에 사용되며, < 컨트롤 > 유형에서는 < 이송/속도 > 탭에서 해당 패스에 지정된 <오프셋 코드> 번호의 레지스터에 값이 입력됩니다.오프셋 value오프셋 code

보정 방향은 작업의 <작업 지정> 내에서 각 윤곽별로 개별 설정할 수 있습니다.작업 영역

• < 가공 방향 반전 > – 이 옵션을 활성화하면, 시스템이 공구경로 길이가 최소가 되는 패스 방향을 선택합니다. 옵션이 비활성화되면, 패스 방향은 항상 윤곽의 <작업 지정>에 지정된 방향을 따릅니다.작업 영역

• < 순서 최적화 > – 이 전략은 작업 지정에 둘 이상의 윤곽이 있을 때 윤곽 패스의 순서를 결정합니다. < 순서 최적화 > 옵션이 활성화되면 윤곽 간 이동 길이가 최소화됩니다. 이 옵션이 비활성화되면 패스 순서는 <작업 지정>의 윤곽 순서를 따릅니다.작업 영역

• < 브릿지 전 패스 > 이 패널은 브릿지를 트림하기 위해 작업 지정의 각 윤곽에 대해 수행될 패스 수를 결정합니다. 브릿지 형성이 비활성화된 경우, 이 파라미터는 각 윤곽의 전체 패스 수를 결정합니다. < 황삭 패스 수행 > 옵션이 포함되면, 각 윤곽에 대해 하나의 황삭 패스가 실행되며, < 정삭 패스 수 > 필드에 정의된 수만큼의 패스도 수행됩니다. 이 옵션을 끄면, 브릿지 트림을 위한 황삭 및 정삭 절단이 수행되지 않습니다. 설정된 파라미터에 따른 대략적인 패스 순서는 <패스 표시 목록>에 표시됩니다.경로 표시 목록

• < 브릿지 >. 예를 들어 작업 지정이 일련의 폐곡선 윤곽인 경우, 전체 윤곽을 완전히 절단하면 공작물의 일부가 원하지 않게 탈락할 수 있습니다. 시스템은 공작물에 가공하지 않는 특수 구간을 유지할 수 있는 파라미터 세트를 제공하며, 이를 브릿지라고 합니다. 와이어가 이러한 구간에 접근하면, 시스템이 <정지 명령 위치>를 추가하여 공작물의 특정 부분을 고정하기 위한 추가 단계를 수행한 후 브릿지를 자동으로 트림할 수 있습니다. 브릿지의 위치는 <작업 지정> 섹션에서 각 윤곽별로 개별 지정할 수 있습니다. < 브릿지 > 섹션에서는 브릿지 절단 패스 수, 브릿지 절단 후 윤곽 정리 패스 수, 그리고 이러한 패스의 순서를 결정하는 파라미터를 설정할 수 있습니다. < 활성화 >가 선택되지 않으면 브릿지 절단 및 브릿지 절단 후 정리 가공이 수행되지 않으며, 패널의 모든 필드가 비활성화됩니다.정지 명령 위치작업 영역

< 브릿지 패스 수 > 필드는 각 윤곽의 각 브릿지 절단에 대해 수행될 패스 수를 설정합니다. < 브릿지 절단 시 패스 번호 초기화 > 옵션이 활성화되면, 브릿지 절단 이동의 절삭 조건을 정의하는 패스의 카운트 번호가 시작값, 즉 < 이송/속도 > 탭의 <시작 패스 #> 필드에 설정된 값으로 초기화됩니다. 그렇지 않으면 브릿지 절단 패스의 카운트 번호가 계속됩니다. 예: 브릿지 절단 전 마지막 윤곽 패스가 #2인 경우, 첫 번째 브릿지 절단 패스는 #3이 되고 다음은 #4가 됩니다. W 패스 시작 #

< 정삭 패스로 브릿지 절단 수행 > 옵션이 활성화되면, 최종 패스에서 브릿지가 절단된 후 리드 아웃 이동이 수행되며, 브릿지 패스 수가 1보다 크면 후속 브릿지 절단이 수행됩니다. < 정삭 패스로 브릿지 절단 수행 >이 비활성화되면, 마지막 윤곽 패스에서 브릿지를 남긴 채 리드 아웃 이동이 수행된 후 브릿지 절단 이동이 수행됩니다.

< 브릿지 후 함께 패스 > 및 < 브릿지 후 개별 패스 > 필드는 브릿지 트림 후 각 윤곽의 전체 길이를 따라 수행될 정삭 패스(정리 패스) 수를 함께 결정합니다. 이 두 옵션의 차이는 윤곽 피처가 2개 이상일 때만 영향을 줍니다. 두 가지 유형의 최종 패스에 대한 예시 순서가 아래 그림에 표시되어 있습니다:

< 패스 그룹화 > 드롭다운 메뉴에서 여러 윤곽으로 작업할 때 다양한 유형의 패스를 그룹화하는 방법을 선택할 수 있습니다. 다음 옵션을 사용할 수 있습니다:

• < 모든 패스 함께 > – 각 윤곽에 대해 모든 황삭 패스, 브릿지 절단 패스 및 정삭 패스가 수행된 후에야 다음 윤곽이 시작됩니다.

• < 브릿지와 정삭 함께 > – 모든 윤곽의 황삭 패스가 먼저 수행된 후, 각 윤곽에 대해 모든 브릿지 절단 및 정삭 패스가 함께 수행됩니다.

• < 황삭, 브릿지, 정삭 개별 > – 먼저 모든 윤곽의 황삭 패스가 브릿지 절단 없이 실행되고, 그 다음 모든 윤곽의 브릿지 절단이 정삭 없이 수행되며, 마지막으로 모든 윤곽의 정삭 절단이 수행됩니다.

선택한 파라미터에 따른 대략적인 패스 순서가 < 패스 표시 목록 >에 표시됩니다.

• < 패스 표시 목록 >. 와이어 방전 가공 작업의 < 전략 > 탭에는 작업 지정의 윤곽 가공 방식과 순서를 제어하는 다양한 옵션이 있습니다. 특정 파라미터가 가공 순서에 미치는 영향을 더 잘 이해하기 위해 < 패스 표시 목록 >이라는 정보 패널을 사용할 수 있습니다. 전략 프로세스에 영향을 주는 값이나 파라미터를 변경하면 이 정보 패널의 내용도 변경됩니다. 패널의 주요 영역은 2단계 트리 형식으로 표시됩니다. 이 트리에서 상위 레벨은 윤곽을 표시하고, 하위 레벨은 절삭 조건을 정의하는 패스의 유형과 수를 표시합니다. 패널 하단에는 현재 설정으로 각 윤곽에 대해 수행되는 총 패스 수를 표시하는 상자가 있습니다.

Note: The information panel < 경로 표시 목록 > only displays information and all of the fields are read-only. Alteration of the information displayed can only be made using the 파라미터 options that are available in the main window. The information shown in the panel is approximate and may 아님 correspond to the exact sequence of 가공 since its formation does 아님 take into account the actual 지오메트리 of the contours that are in the job assignment of 작업. 기본값으로, the list always contains two abstract contours.

Note: When specifying the number of passes in the strategy, these should be closely monitored so that the number of passes in the field < 윤곽별 전체 패스 > coincides with the number of passes defined for the cutting conditions on the < 피드/속도 >탭. If there is a discrepancy in the number of passes, then the machined contours may have 재료 remaining upon completion.

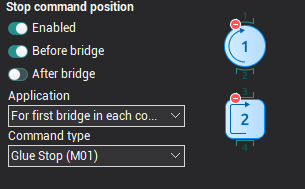

• < 정지 명령 위치 >. 이 패널의 옵션은 브릿지 절단 패스의 G코드에서 정지 명령의 출력을 제어합니다. 정지 명령은 < 활성화 > 옵션이 선택된 경우에만 G코드에 출력됩니다. 다음 두 파라미터는 정지 명령의 출력 시점을 정의합니다. < 브릿지 전 > 옵션은 브릿지 접근 이동 후 절단 전에 출력되는 정지 명령을 활성화합니다. < 브릿지 후 > 옵션은 브릿지 절단 후 끝점에서 와이어 절단점으로의 리드 아웃 이동 전에 출력되는 정지 명령을 활성화합니다. 이 파라미터들은 독립적으로 작동하므로 동시에 설정할 수 있습니다.

< 적용 대상 > 드롭다운 목록은 브릿지에서 기술적 정지를 사용하는 방식을 결정합니다. 옵션은 다음과 같습니다:

• < 모든 브릿지 > – 작업에 지정된 모든 브릿지의 절단 이동에 대해 정지 명령이 출력됩니다.

• < 각 윤곽의 첫 번째 브릿지 > – 각 윤곽의 첫 번째 브릿지에 대해서만 정지 명령이 출력됩니다.

• < 작업의 첫 번째 브릿지 > – 작업의 첫 번째 브릿지를 절단할 때만 정지 명령이 출력됩니다.

< 명령 유형 > 이 파라미터는 출력 정지 명령의 특정 유형을 정의하며, 다음 두 가지 값 중 하나를 취할 수 있습니다:

• < 접착 정지 (M01) > – "선택적" 또는 "추가" 정지로, 일반 정지 명령(M00)과 달리, CNC 제어판의 스위치가 선택되어 있을 때 작업자가 공정을 정지할지 여부를 결정할 수 있습니다. 일반적으로 이 명령은 보조 코드 < M01 >에 해당합니다.

• < 정지 (M00) > – 이 명령은 G코드 실행의 무조건 중단을 발생시킵니다. 일반적으로 보조 코드 < M00 >에 해당합니다.

• < 퇴화 프레임 보정 > 이 기능은 <와이어 방전 가공 4D 윤곽 가공> 작업에서 사용할 수 있습니다. 때때로 지정된 윤곽의 일부가 거의 0 또는 0 길이에 해당할 수 있습니다. 아래 예시에서, 하부 윤곽의 왼쪽 그림에 있는 호는 상부 윤곽의 지오메트리를 0으로 퇴화시킵니다. CNC 컨트롤은 퇴화된 프레임에서 오프셋 경로 등을 계산하는 데 필요한 기하학적 정보가 부족하여 이러한 경우를 처리할 수 없는 경우가 많으므로, 이러한 상황은 피해야 합니다. 이는 작업 지정에서 대응점을 수동으로 지정하거나, 퇴화 프레임 보정 기능을 사용하여 달성할 수 있습니다. 후자의 경우, 시스템이 윤곽에서 매우 짧은 길이를 자동으로 감지하고 아래 오른쪽 그림과 같이 선택적 양만큼 "연장"합니다.와이어 방전 가공 4D 윤곽 가공job assignment

< 퇴화 프레임 보정 > 섹션에서 기능을 활성화하거나 비활성화하고, 퇴화된 요소를 연장할 양을 입력할 수 있습니다. < 여유량 > 드롭다운에서 다음 항목을 사용할 수 있습니다:

• < 해제 > – 이 항목을 선택하면 퇴화 프레임 보정이 비활성화됩니다.

• < 거리 > – 이 기능을 활성화합니다. 필요한 연장의 고정 양은 < 값 > 필드에 입력됩니다. 값은 현재 선택된 단위(밀리미터 또는 인치)와 관련됩니다.

• < 와이어 직경의 % > – 이 기능을 활성화합니다. 필요한 연장 양은 현재 와이어 직경의 백분율로 < 값 > 필드에 입력됩니다. 값은 현재 선택된 단위(밀리미터 또는 인치)와 관련됩니다.
