2D 작업 지정 항목 속성

작업 지정의 각 요소에는 속성 집합이 있습니다.

2D 작업 지정 항목의 속성을 보거나 편집하려면 항목을 선택하고 <속성> 버튼을 클릭하거나 항목을 더블클릭합니다.

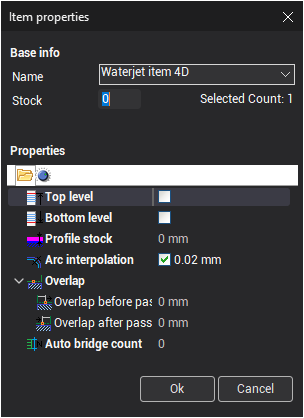

항목 속성 대화 상자는 다음과 같습니다:

../images/download/attachments/142655973/image2024-7-17_14-15-21.png

<최상단> – EDM 공작 기계의 상부 가이드 평면입니다. 그래픽 창에서 상부 가이드 레벨을 설정하려면 상부 레벨 표시를 이동합니다:

<최하단> – 공작 기계의 하부 가이드 평면입니다. 그래픽 창에서 하부 가이드 레벨을 설정하려면 하부 레벨 표시를 이동합니다:

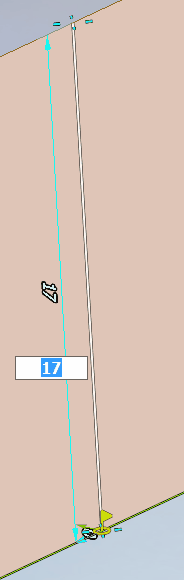

상부 또는 하부 가이드의 정확한 레벨을 설정하려면 레벨 표시를 클릭하고 값을 입력합니다:
../images/download/attachments/142655973/EDMTopLevelInteractive.png

<프로파일 소재> – 결과 윤곽에 대한 추가 소재입니다. 소재 값은 양수 또는 음수일 수 있습니다.
<Overlap before pass> – 작업 지정 항목의 시작 부분에서의 오버랩 값입니다.
<Overlap after pass> – 작업 지정 항목의 끝 부분에서의 오버랩 값을 설정합니다.
<자동 bridge count> – 브릿지 수입니다. 브릿지 속성은 그래픽 창에서 설정할 수 있습니다.

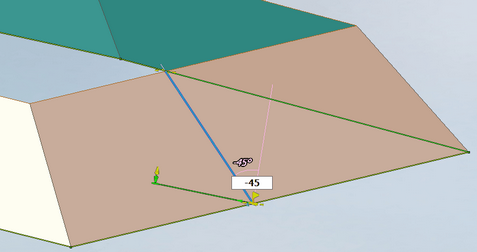

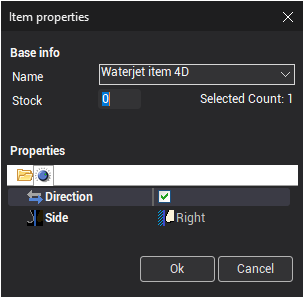

<Taper parameters> – 비활성화하면 와이어가 XY 평면에 대해 법선 방향으로 위치하며 가공 결과는 원통형 곡면이 됩니다. 원추형 곡면을 가공하려면 이 피처를 활성화하고 각 윤곽에 대해 테이퍼 각도 값과 방향을 설정합니다. 테이퍼 각도를 설정하려면 동기화 선을 클릭하고 값을 입력합니다.
테이퍼가 활성화되면 테이퍼 각도 값이 각 NC 프레임에 출력됩니다(예: <G01 X30 Y45A5>). 테이퍼 피처를 활성화하면 추가 파라미터가 사용 가능해집니다.A5

<Taper application>은 다음 값 중 하나일 수 있습니다:

<모두 passes> – 윤곽의 모든 패스에 테이퍼가 적용됩니다.
<적용 after pass> – <통과 #> 필드에 설정된 패스 번호 이후에 테이퍼가 적용됩니다. N번째 패스까지는 테이퍼가 비활성화되며, N+1번째 패스부터 테이퍼가 활성화됩니다.
<취소 after pass> – <통과 #> 필드에 설정된 패스 번호 이후에 테이퍼가 해제됩니다. N번째 패스까지는 테이퍼가 활성화되며, N+1번째 패스부터 테이퍼가 비활성화됩니다.

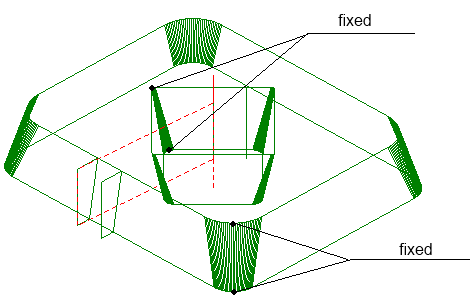

<Corners rolling> – 최신 EDM NC 컨트롤러는 와이어 경로의 날카로운 코너에 대한 자동 라운딩을 지원합니다. CAM 시스템은 NC 컨트롤러의 이 기능을 활용할 수 있습니다. <Corners rolling> 패널에는 NC의 코너 라운딩 피처를 셋업하는 데 사용되는 속성이 포함되어 있습니다. 이 기능이 활성화되면 NC 프로그램에 출력되는 윤곽 좌표는 동일합니다(윤곽이 변경되지 않음). 그러나 코너 라운딩이 필요한 NC 프레임에는 라운딩 반경을 정의하는 추가 워드가 출력됩니다. 라운딩 반경은 상부 및 하부 윤곽에 대해 각각 별도로 정의할 수 있습니다. 예: <G01 X95.24 Y53.09R1.5R5.3> – 첫 번째 <R> 워드는 하부 윤곽의 라운딩 반경을, 두 번째 <R> 워드는 상부 윤곽의 라운딩 반경 5.3을 정의합니다.R1.5 R5.3

참고: CAM 시스템 시뮬레이션은 NC 컨트롤러 코너 라운딩에 의해 수정된 와이어 경로의 시각화를 지원합니다.

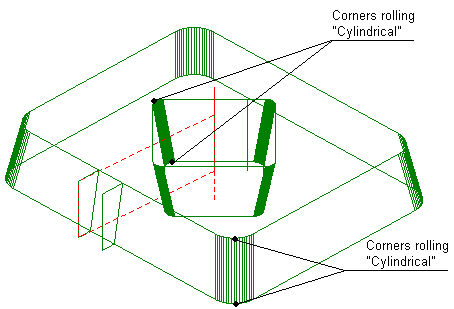

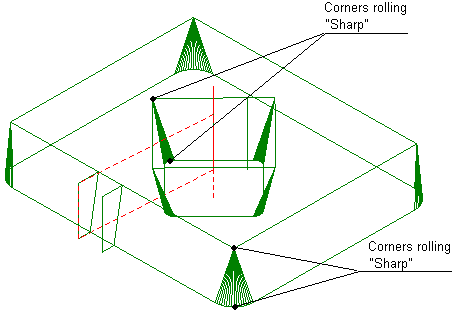

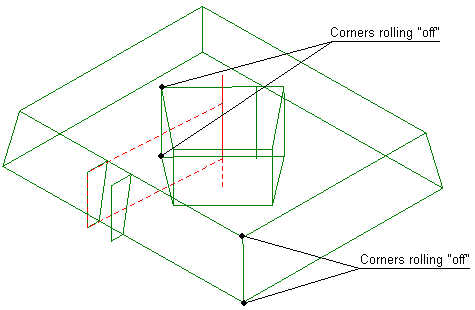

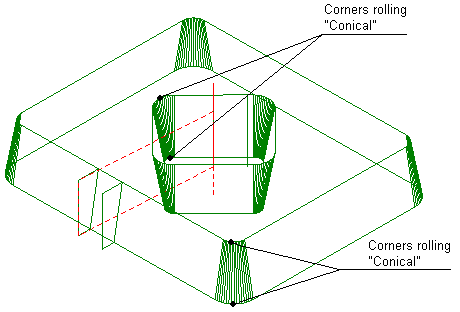

CAM 시스템은 내부 코너(<내부 corners rolling>)와 외부 코너(<외부 corners rolling>)에 대해 각각 별도로 설정할 수 있는 다양한 코너 라운딩 모드를 지원합니다. 코너가 내부인지 외부인지는 파트 내부의 각도 값에 따라 결정됩니다. 내부 코너는 180° 이상의 각도를 가지며, 외부 코너는 180° 미만의 각도를 가집니다.
