지그재그 사이클

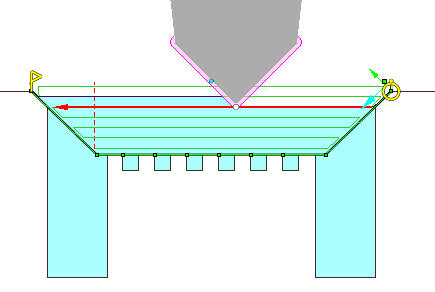

지그재그 선삭 사이클은 중립 공구를 사용하여 양쪽이 막힌 영역을 가공할 때 유용한 공구경로를 생성합니다. 공구가 레이어별로 하강하며, 각 레이어마다 방향을 바꾸어 수평 이동을 수행합니다.

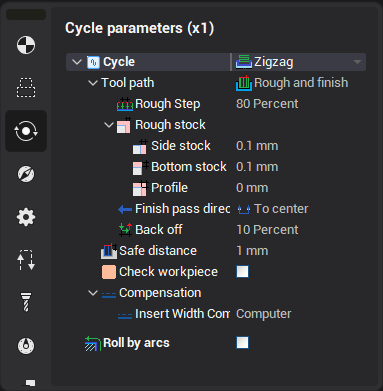

사이클의 공통 파라미터

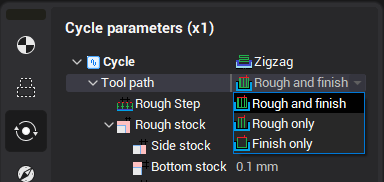

지그재그 사이클은 황삭 및 정삭 경로를 생성합니다. 공구 경로 파라미터는 생성할 경로의 종류를 정의합니다.
정삭만을 선택하면 정삭 경로만 생성되며, 대화 상자에는 정삭 경로의 파라미터만 표시됩니다. 황삭만을 선택하면 황삭 경로가 생성되며, 대화 상자에는 황삭 경로의 파라미터만 표시됩니다. 황삭 및 정삭을 선택하면 모든 파라미터가 표시됩니다.
안전 거리 파라미터는 홈 상단에서 급속 이송 레벨까지의 거리를 정의합니다. 안전 거리를 편집하려면 그래픽 창에서 점을 드래그하거나 대화 상자에 값을 직접 입력할 수 있습니다.
파라미터 of the 정삭 경로

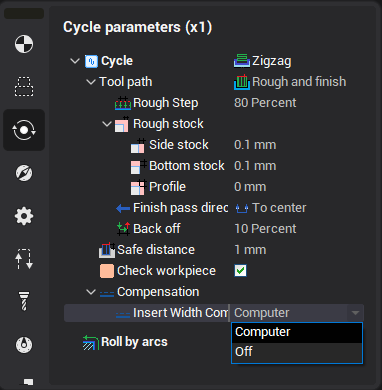

인서트 폭 보정은 보정기의 사용을 정의합니다.
컴퓨터 모드는 첫 번째 보정기에 대해서만 공구 경로를 생성합니다.
파라미터 of the rough 경로
황삭 스텝은 황삭 경로 간의 거리를 정의합니다. 공구 폭의 백분율 또는 길이 단위로 지정할 수 있습니다.
황삭 소재는 황삭 경로에 대한 추가 소재 여유량을 정의합니다.
공작물 검사 옵션은 실제로 공작물을 절삭하지 않는 불필요한 이동 구간을 모두 제거합니다.
참고:
