윤곽 나사 가공

적용 분야:

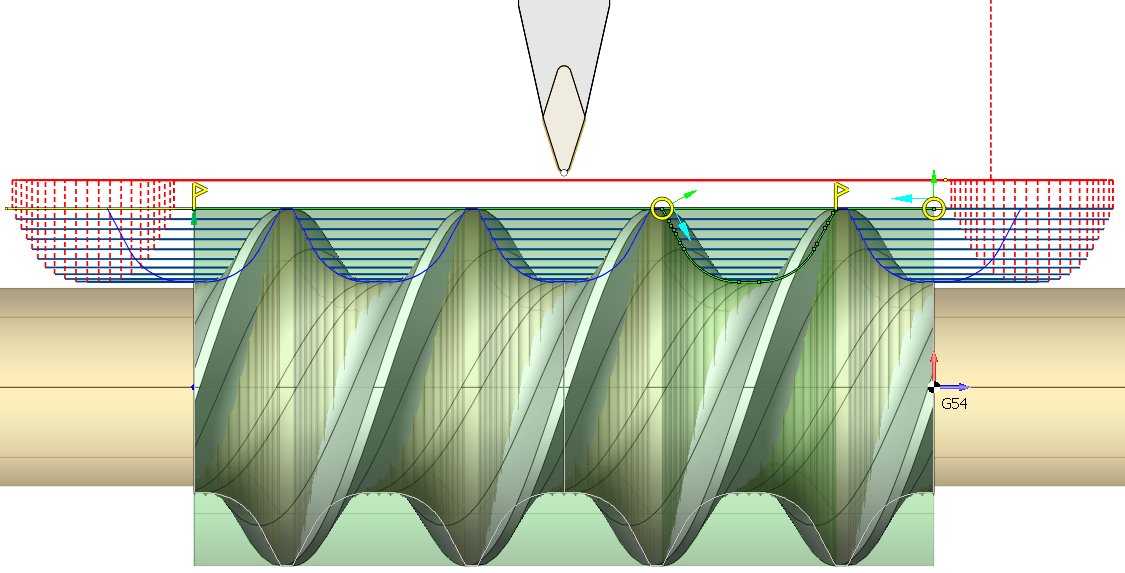

윤곽 나사 가공 작업은 공구 윤곽과 다른 프로파일 형상의 나사를 가공할 수 있습니다. 공구 형상과 나사 홈 형상을 모두 고려하여 상호 배치가 계산된 일련의 연속 패스로 나사 홈 전체 영역의 재료를 제거하는 방식입니다. 작업 지정에서 두 가지 항목을 정의해야 합니다: 파트에서 나사의 시작과 끝 위치를 결정하는 항목과 나사 홈의 형상을 정의하는 항목입니다. 주어진 윤곽의 방향에 따라 원통형, 원추형 또는 정면 나사(아르키메데스 나선)를 가공할 수 있습니다. with a profile shape different from the 공구's profile

작업 지정:

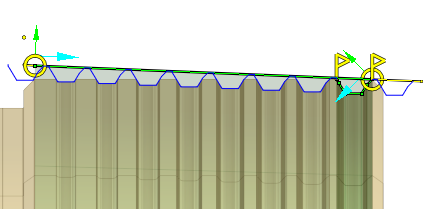

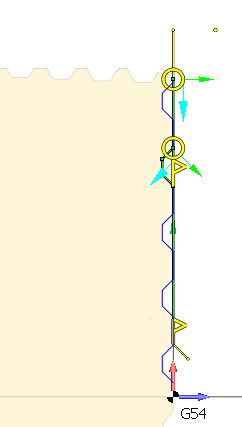

스레딩나사 가공. 이 옵션은 파트에서 나사 구간의 위치를 결정합니다. 이 항목을 선택하면 시스템이 파트 윤곽에 나사 선을 자동으로 생성합니다. 그래픽 창에서 시작점과 끝점 이동, 나사 방향 화살표 변경, 나사 홈 측면 화살표 조정, 선 이동을 통한 나사 외경 또는 내경 변경 등의 대화식 수정이 가능합니다. 나사 유형(내경 또는 외경)은 윤곽 가공 측면(윤곽 시작점 근처의 수직 화살표)으로 지정합니다. 나사 유형(왼나사 또는 오른나사)은 윤곽 가공 방향(윤곽 시작점 근처의 평행 화살표)과 스핀들 회전 방향으로 지정합니다. 윤곽 접근 및 퇴피 영역에서 공구 출구의 연장 또는 모따기를 설정할 수 있습니다. 각 작업은 작업 지정에서 하나의 항목만 처리합니다. 동일한 파라미터라도 여러 나사를 가공하려면 필요한 만큼 작업을 생성하십시오. 이 기능은 일정한 피치의 연속 원통형, 테이퍼 또는 정면 나사 가공 모드(G23/G33)를 활성화합니다. 이 모드에서는 공구 이동과 스핀들 회전 간의 동기화가 활성화됩니다. 보간 전환 또는 급속 이송 공구경로 명령이 감지될 때까지 모든 공구 이동은 나사 가공 모드로 처리됩니다. 공구가 스핀들 회전축과 평행하게 이동하면 원통형 나사가 형성됩니다. 공구가 스핀들 회전축과 평행 및 수직으로 동시에 이동하면 테이퍼 나사가 형성됩니다. 공구가 스핀들 회전축에 수직으로 이동하면 특수 정면 나사를 형성할 수 있습니다. 이 경우 정면에 아르키메데스 나선 형태의 홈이 형성됩니다. G32/G33 명령은 이동을 생성하지 않으므로, 모든 작업 공구 이동, 접근, 퇴피, 다음 패스로의 전환은 전략 및 링크 탭에서 별도의 파라미터로 지정해야 합니다. This option determines the location of the threaded section on the 파트. When you select this 항목, the system automatically generates the 나사 직선 on the 파트 profile. 귀하 can interactively modify this 직선 in the graphical window by moving the start and end points, changing the 나사 direction arrow, adjusting the threaded groove side arrow, and shifting the 직선 to alter the external or internal 직경 of the 나사. 스레드 type - inner or outer - is specified by 윤곽 가공 side (수직 arrow near 윤곽 시작점). 스레드 type - left or right - is specified by 윤곽 가공 direction (평행 arrow near 윤곽 시작점) and 스핀들 rotation direction. 윤곽 접근 and 퇴피 areas allows to set prolongation or 모따기 for 공구 output. Each 작업 considers only one 항목 from the 작업 Assignment. To process multiple threads, even with identical parameters, create as many 작업 as needed. specified separate parameters in the 전략 and 링크 tabs

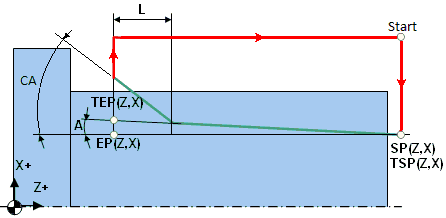

Single 나사 cycle단일 나사 사이클. 이 옵션도 파트에서 나사 구간의 위치를 정의합니다. 시스템은 NC 프로그램에 G92 사이클을 출력합니다. 한 번의 나사 가공 패스에 대한 완결된 이동 세트를 생성합니다. 아래 그림은 가공 스키마를 보여줍니다. 이 사이클 호출 전에 공구는 시작점에 있습니다. 사이클은 NC 프로그램의 한 프레임으로 호출되며, 나사 시작점, 피치, 테이퍼 크기, 모따기 크기 등을 정의합니다. 이 프레임의 결과로 공구는 시작점에서 TSP 점으로 이동하고, TEP 점까지 나사를 가공한 후 시작점으로 복귀합니다. 일반적으로 나사 가공은 여러 패스로 수행되므로 NC 프로그램은 다양한 나사 직경으로 여러 사이클 호출로 구성됩니다. 따라서 표준 형상 나사와 자유 형상 나사 모두에 사용할 수 있습니다. This option also serves to define the position of the threaded section on the 파트. The system will output the G92 cycle to the NC 프로그램. It generates closed set of moves for one threading pass. 그림 below shows processing schema. Before calling this cycle 공구 is in 시작점. 사이클 is called by one frame of NC-program, defines 나사 시작점, step, 테이퍼 size, 모따기 size and others. As a result of this frame the 공구 goes from Start to TSP 점, 나사 to TEP 점 and returns to 시작점. Usually threading is processed by several passes, so NC-program consists several cycle calls with various 나사 diameters. Therefore, it can be used for both standard-shaped threads and free-form threads.

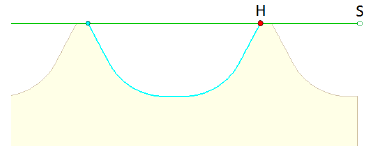

Threaded groove나사 홈. 이 기능은 나사 홈 윤곽을 결정하는 윤곽을 식별합니다. 시스템은 사이클 파라미터 탭에서 지정한 나사 피치와 동일한 간격으로 나사 가공 또는 단일 패스 나사를 따라 이 윤곽을 반복합니다. 그래픽 창에서 나사 피치를 대화식으로 입력할 수 있습니다. 홈의 방향과 측면이 나사 가공 또는 단일 패스 나사의 유사한 파라미터와 일치하는지 확인하는 것이 중요합니다. 그림에서 녹색 곡선은 나사의 시작점(S점)과 끝점을 표시합니다. 파란색 곡선은 나사 홈의 형상을 나타냅니다. 이 윤곽에서 빨간색으로 표시된 점(H점)은 S점의 나사 시작 위치와 수직으로 정렬됩니다. 윤곽 정의 곡선은 나사 시작점에 대해 어디에든 위치할 수 있으므로, H점을 올바르게 배치하는 것이 필수적입니다. This 피처 identifies the 윤곽 that determines the 나사 groove profile. The system will repeat this 윤곽 along the 스레딩 or the Single pass 나사 at intervals equal to the 스레드 피치 specified in the 사이클 파라미터 탭. 귀하 can interacively input the 스레드 피치 in the graphical window. It is important to check that the groove's direction and side correspond to the 스레딩's or the Single pass 나사's similar parameters. In the figure, the green 곡선 marks the start (점 S) and end points of the 나사. The blue 곡선 outlines the shape of the threaded groove. The 점 marked in red (점 H) on this 윤곽 aligns vertically with the start of the 나사 at 점 S. Since the profile-defining 곡선 can be anywhere relative to the 시작점 of the 나사, it is essential to correctly position 점 H.

사이클 파라미터:

사이클.

작업 지정에 설명된 사용 가능한 선삭 사이클 중 하나를 선택할 수 있습니다. 이 섹션에서 사이클을 전환하면 작업 지정의 해당 요소가 자동으로 변경됩니다. 파라미터 세트는 각 선삭 사이클마다 다릅니다.작업 Assignment작업 Assignment

호로 라운딩.

시스템은 공구경로의 외부 모서리를 공구 노즈 반경과 동일한 반경의 호로 라운딩합니다. 이 파라미터 그룹은 외경 황삭 및 내경 황삭 작업과 동일하게 작동합니다. 자세히 보기.OD 황삭 and ID 황삭 작업. See 더보기

이송 속도/회전 속도:

이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값, 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다. 자세히 보기

변환:

작업 내에서 계산된 공구 궤적의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다. 자세히 보기

파트:

파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기

공작물:

작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기

고정구:

고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
