황삭 워터라인 및 포켓 가공 작업의 팁과 요령
워터라인 황삭 및 포켓 가공 작업에서 구멍 목록은 이미 드릴 가공이 완료되어 수직 공구 플런지가 허용되는 위치를 정의합니다. 구멍 목록은 공구경로 창에서 플런지 방법을 < 을 통하여 드릴 점 >로 설정하여 이러한 작업에 사용됩니다. 공구경로 계산 시 공구가 외부에서 해당 영역에 접근할 수 없는 경우, 시스템은 구멍 목록에서 적절한 점을 검색하며 적절한 구멍이 발견되면 수직 공구 플런지에 사용됩니다. 적합한 구멍이 없으면 자동으로 생성되어 구멍 목록에 추가됩니다.워터라인 황삭pocketing
공구 플런지를 위한 사전 드릴 가공 작업을 빠르게 생성하려면, 구멍 가공 작업 생성 시 포켓 가공 또는 워터라인 황삭 작업을 프로토타입으로 선택해야 합니다. 이렇게 하면 프로토타입 작업의 모든 구멍이 새로 생성되는 작업에 복사됩니다. 반대로, 공구 플런지용으로 얻은 구멍을 사용하기 위해 해당 작업을 워터라인 황삭 또는 포켓 가공 작업의 프로토타입으로 지정할 수도 있습니다.구멍 가공 작업

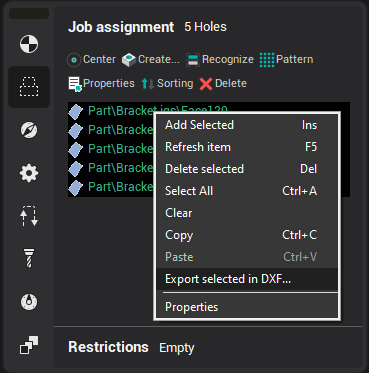

구멍 목록에서 구멍을 선택한 후 컨텍스트 메뉴의 < 내보내기 selected in DXF > 항목을 사용하여 DXF 파일로 내보낼 수 있습니다.
참고:
