밀링 작업의 절삭 조건

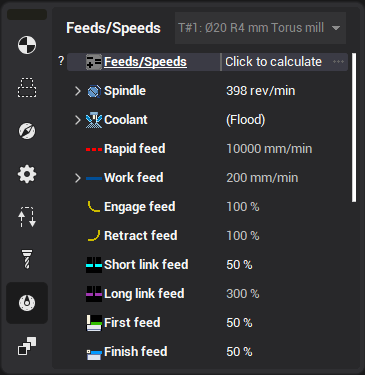

<작업 파라미터> 창의 <이송 속도> 페이지에서 현재 작업의 절삭 모드를 정의할 수 있습니다. 이 창은 <파라미터> 버튼을 눌러 열 수 있습니다. 이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다.
스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 자동 재계산됩니다.공구
<분당 회전수>. 스핀들 회전 속도를 분당 회전수로 정의합니다. 이 파라미터는 절삭 속도 또는 공구 직경이 변경되면 재계산됩니다.공구
<절삭 속도>. 선택한 측정 단위에 따라 스핀들 회전 속도를 분당 미터 또는 분당 피트로 정의합니다. 이 파라미터는 회전 속도 또는 공구 직경이 변경되면 재계산됩니다.공구
<스핀들 회전 범위>. 스핀들 회전 범위를 정의합니다. 이 파라미터는 스핀들 속도 범위 전환기가 있는 구형 공작 기계에만 사용하십시오.
공구경로의 각 영역별 이송 속도를 정의할 수도 있습니다. 드롭다운 메뉴의 이송 유형 옵션 수는 현재 작업 유형에 따라 달라집니다. 작업 유형에 따라 사용 가능한 옵션이 다릅니다.
<급속 이송>은 주로 안전 평면에서의 전환 이동에 사용됩니다. 급속 이송으로 수행되는 공구경로 구간은 빨간색으로 표시됩니다. 급속 이송으로 전환하면 시스템은 CLDATA 프로그램에 RAPID 명령을 생성합니다. 대부분의 CNC 컨트롤러에서 급속 이송 값은 NC 프로그램에 사용되지 않지만, 시스템에서는 항상 이 값을 사용하여 가공 시간을 계산합니다.
<작업 이송>은 작업 이송이 수행되는 이송 속도를 정의합니다. 이것이 기본 이송 값이며, 다른 모든 이송은 이 값의 백분율로 정의할 수 있습니다.work feed
<진입 이송>은 가공 객체에 접근할 때의 이송 속도를 정의합니다. the feed at which the 접근 to the machined 객체 is made.
<퇴피 이송>은 가공 중인 객체에서 퇴피할 때의 이송 속도를 정의합니다.retraction
<단거리 링크 이송>은 링크 길이가 단거리 링크 최대 거리보다 짧을 때의 링크 이송 속도를 정의합니다.단거리 링크 : feed> if its length is less than 단거리 링크 : 최대 distance.
<장거리 링크 이송>은 링크 길이가 단거리 링크 최대 거리보다 길 때의 링크 이송 속도를 정의합니다.Long 링크 feed if its length is 더보기 than 단거리 링크 : 최대 distance.
<초기 패스 이송>은 공구가 공작물에 처음 절입할 때 사용되는 이송 속도를 정의합니다.공구
<정삭 패스 이송>은 황삭 작업에서 곡면을 따라 절삭할 때 사용되는 이송 속도를 정의합니다.
<플런지 이송>은 시스템이 다음 가공 레벨로 수직(Z) 플런지를 수행할 때의 이송 속도를 정의합니다.플런지
<안전 평면으로부터의 접근 이송>은 공구가 안전 평면에서 이송 레벨로 이동할 때의 이송 속도를 정의합니다.안전 높이에서 접근 곡면 feed at which the 공구 moves from the 안전 평면 to the feed level.
<안전 평면으로의 복귀 이송>은 공구가 파트에서 안전 평면으로 이동할 때의 이송 속도를 정의합니다.안전 높이로 복귀 곡면 feed at which the 공구 moves from the 파트 to the 안전 평면.
<안전 평면 위 전환 이송>은 공구가 안전 평면을 따라 이동할 때의 이송 속도를 정의합니다.안전 높이에서 전환 곡면 feed at which the 공구 moves along a 안전 평면.
<측정 단위>. 이송은 mm/최소(분당 밀리미터), mm/rev(스핀들 1회전당 밀리미터) 또는 mm/날(날당 밀리미터)로 지정할 수 있습니다. mm/날로 설정하면 현재 RPM과 날 수를 사용하여 이송이 계산됩니다. 날 수는 "toolHTML._352" 페이지에서 설정합니다.toolHTML._352
<절삭유>. 절삭유가 활성화되면 NC 프로그램에 절삭유 온/오프를 제어하는 해당 명령이 추가됩니다.
<절삭 이송> 옵션을 선택하면 해당 필드에 이송 값을 정의할 수 있습니다. 이 옵션을 사용하면 이송이 공구 이동 방향에 관계없이 일정합니다.공구
<스마트 절삭 이송> 옵션을 선택하면 작업 이송 방향에 대해 사용자가 입력한 파라미터(수직 상향 이동 시 이송, 수평 이동 시 이송, 수직 하향 이동 시 이송)와 이동 방향과 수직 방향 사이의 각도를 고려하여 각 이동마다 이송이 계산됩니다.
<작업 이송의 %> 체크박스를 선택하면 이송 값을 작업 이송의 백분율로 정의할 수 있습니다. 선택 시, 이송 유형(<절삭 이송> / <스마트 절삭 이송>)과 <측정 단위>는 작업 이송에 설정된 값과 동일하게 적용되며, 다른 모든 이송 값은 작업 이송 값의 백분율로 계산됩니다.
It is also possible to call calculator for speeds and feeds.
황삭 워터라인 작업에서는 적응형 이송 속도 피처를 사용할 수 있습니다.적응형 feedrate
참고:
